Schnelleinstieg
4 Schnelleinstieg
Im folgenden Kapitel werden Sie mit den wichtigsten Funk-
tionen und Einstellungen Ihres neuen HAMEG HMS-X
Spektrumanalysators (hier: HMS-X mit allen verfügbaren
Optionen) vertraut gemacht, so dass Sie das Gerät umge-
hend einsetzen können. Weitergehende Erläuterungen zu
den grundlegenden Bedienschritten finden Sie in den dar-
auf folgenden Kapiteln.
4
5
8
10
6
7
9
A

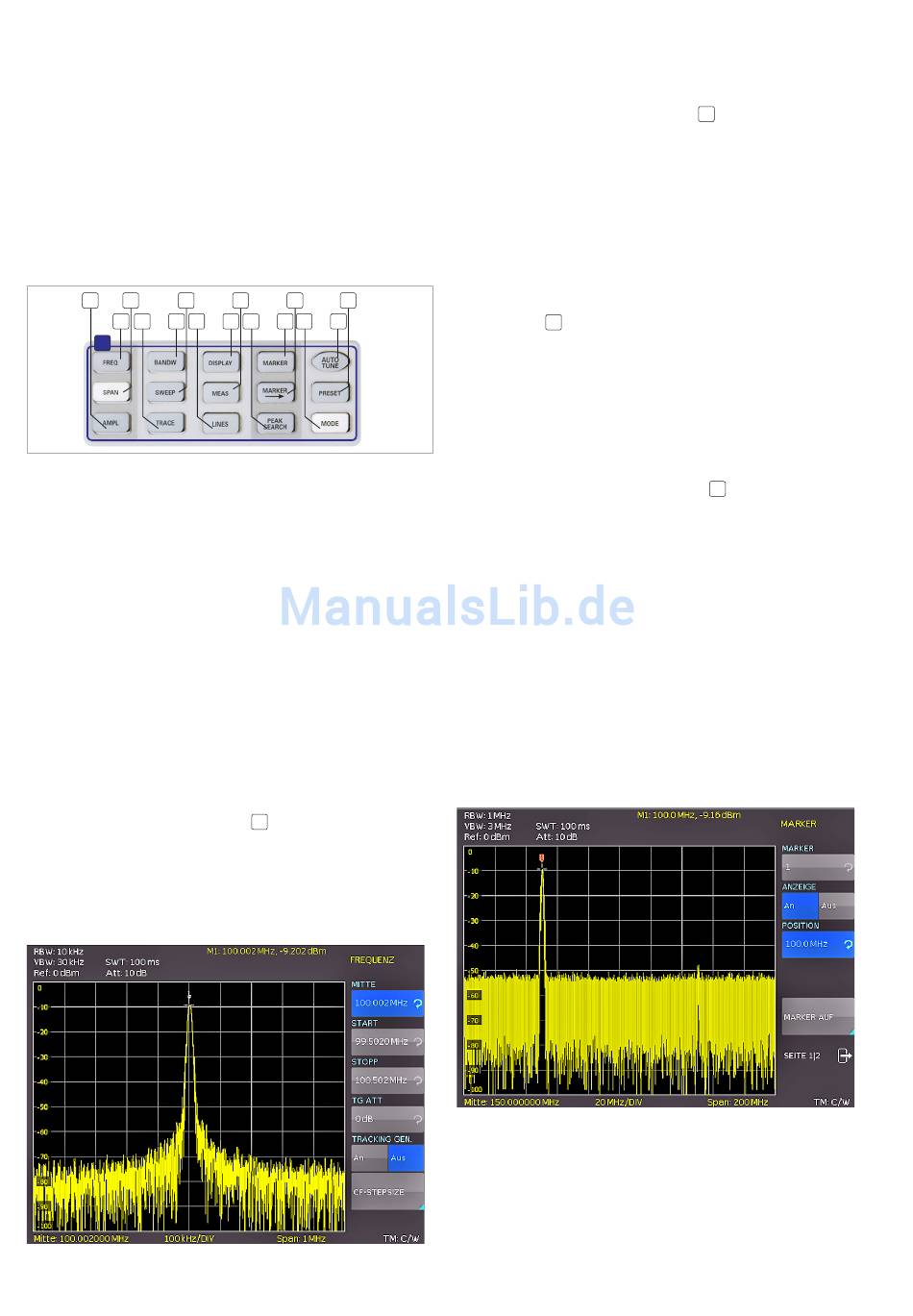

Abb. 4.1: Abschnitt A des Bedienfeldes
4 . 1
Messen eines Sinussignals
Eine grundlegende Messung, die mit einem Spektrumana-
lysator durchgeführt werden kann, ist z.B. die Messung
des Pegels und der zugehörigen Frequenz eines Sinussig-
nals. Das folgende Messbeispiel zeigt die Einstellschritte,
mit denen diese Messung effektiv mit dem HMS-X durch-
geführt werden kann. Als Signalquelle wird ein HF-Synthe-
sizer, z.B. der HM8135, verwendet. Der HF-Ausgang des
Synthesizers wird mit dem HF-Eingang des Spektrumana-
lysators verbunden.
Verwendete Einstellungen am Synthesizer:
❙ Frequenz 100 MHz
❙ Pegel –10 dBm
Wird nun die AUTO TUNE Taste
Gerät einen Scan über den gesamten Messbereich durch,
versucht den höchsten Peak zu lokalisieren und diesen mit
den dazu passenden RBW und Span-Einstellungen auf der
Mitte des Bildschirms zu zentrieren. Dieser Prozess kann
einige Sekunden dauern.
Abb. 4.2: Anzeige mit AUTO TUNE Funktion
10
11
14
17
12
13
15
16
18
18
gedrückt, führt das
4 .2
Messung des Pegels
Um die automatisch durchgeführten Bedienschritte nun
manuell nachzuvollziehen, wird der Spektrumanalysator
durch Druck auf die Taste PRESET
lung versetzt.
Der Analysator stellt das Frequenzspektrum über seinen
gesamten Frequenzbereich von 100 kHz bis 1,6 GHz bzw.
3 GHz dar. Bei 100 MHz ist das Generatorsignal als Linie zu
erkennen. Oberwellen des Generators sind bei Vielfachen
von 100 MHz ebenfalls als Linien dargestellt (hier noch
nicht zu erkennen). Um das Generatorsignal bei 100 MHz
näher zu untersuchen, wird im Frequenz-Einstellmenü
(Taste FREQ
) die Startfrequenz auf 50 MHz und die
6
Stoppfrequenz auf 250 MHz eingestellt. Der Spektrumana-
lysator stellt nun das Generatorsignal höher aufgelöst dar.
Um den Pegel des Signals zu bestimmen, bietet der HMS-
X bis zu 8 Marker an. Der Marker ist immer an die Mess-
kurve gebunden. Das Gerät gibt den Pegel- und Frequenz-
wert an seiner jeweiligen Position am Bildschirm aus.
Durch Druck auf die Taste MARKER
Marker-Einstellungsmenü. Marker [1] wird mit dem Softkey
Anzeige aktiviert und automatisch beim Einschalten auf
die Mittenfrequenz der aktuellen Messkurve gesetzt. Die
Frequenz des Markers ist durch ein Kreuz- bzw. Pfeilsym-
bol (bei aktivem Marker) dargestellt. Der Spektrumanalysa-
tor gibt den Pegel und die Frequenz der Markerposition nu-
merisch am oberen Bildschirmrand aus.
Bewegen Sie nun den Marker [1] auf den angezeigten
Pegel bei 100 MHz, indem Sie durch Druck auf die
Softkeytaste Position den Marker selektieren (die
Markermarkierung wird nun orange) und dann mittels
Drehgeber nach links bewegen oder via 10er Tastatur
direkt den gewünschten Wert von 100 MHz eingeben.
Abb. 4.3: Pegelmessung mit Marker
4 .3
Messen der Oberwellen eines Sinussignals
Aufgrund der Eigenschaft eines Spektrumanalysators un-
terschiedliche Signale im Frequenzbereich auflösen zu
können, ist dieser sehr gut geeignet, Oberwellen oder den
Abstand einer Oberwelle von der Grundwelle eines Signals
zu messen. Dazu stellt der HMS erweiterte Markerfunk-
in die Grundeinstel-
17
gelangt man in das
15
