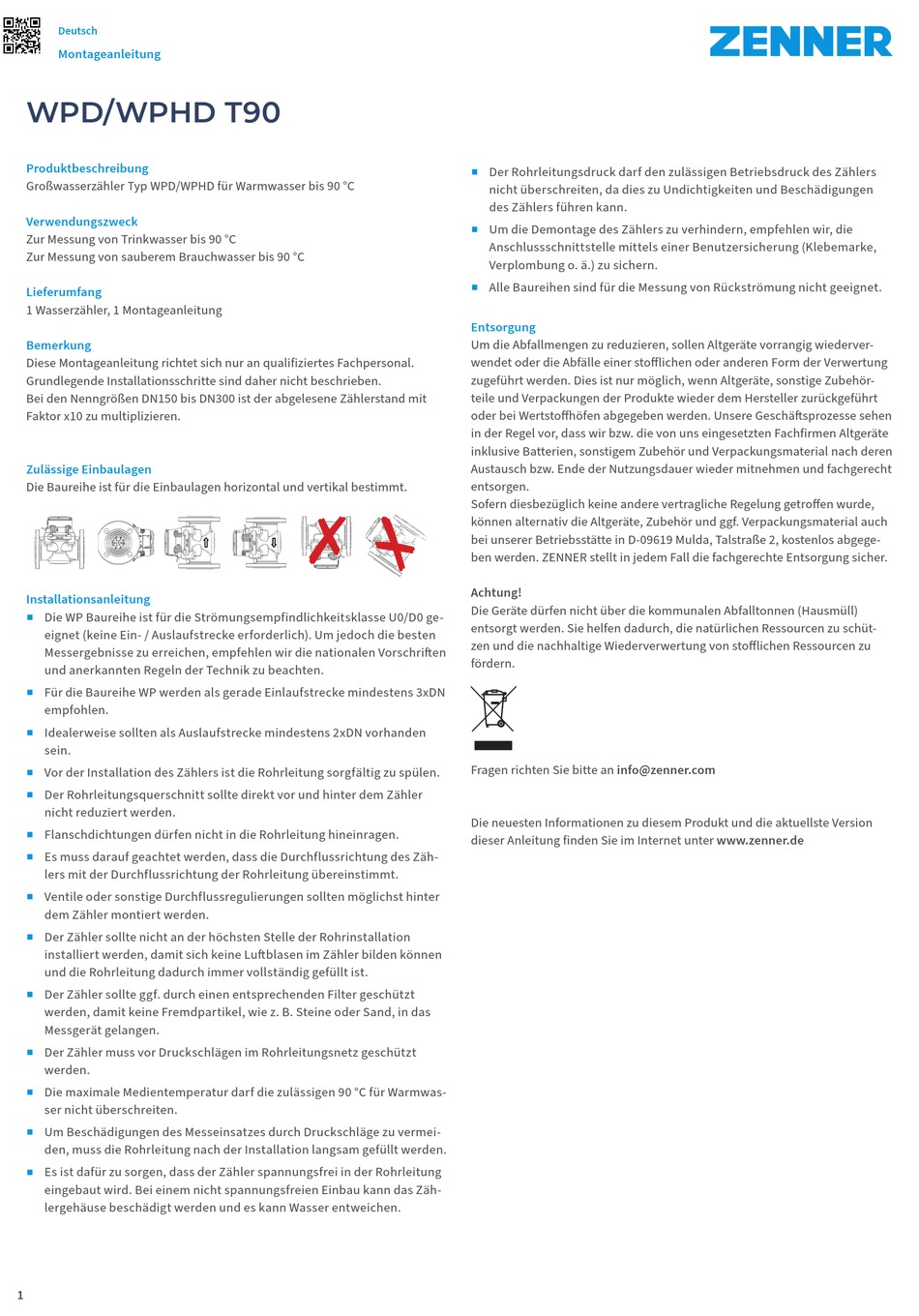

Zenner WPHD T90 Montageanleitung

Deutsch
Montageanleitung
WPD/WPHD T90
Produktbeschreibung

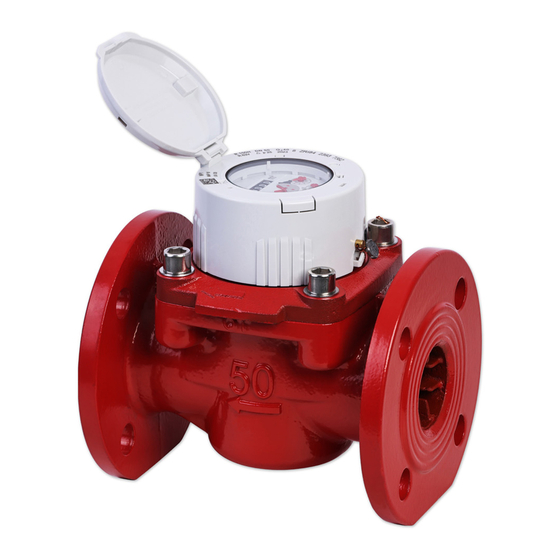

Großwasserzähler Typ WPD/WPHD für Warmwasser bis 90 °C
Verwendungszweck
Zur Messung von Trinkwasser bis 90 °C
Zur Messung von sauberem Brauchwasser bis 90 °C
Lieferumfang
1 Wasserzähler, 1 Montageanleitung
Bemerkung
Diese Montageanleitung richtet sich nur an qualifiziertes Fachpersonal.
Grundlegende Installationsschritte sind daher nicht beschrieben.
Bei den Nenngrößen DN150 bis DN300 ist der abgelesene Zählerstand mit
Faktor x10 zu multiplizieren.
Zulässige Einbaulagen
Die Baureihe ist für die Einbaulagen horizontal und vertikal bestimmt.
Installationsanleitung
Die WP Baureihe ist für die Strömungsempfindlichkeitsklasse U0/D0 ge-
■
eignet (keine Ein- / Auslaufstrecke erforderlich). Um jedoch die besten
Messergebnisse zu erreichen, empfehlen wir die nationalen Vorschriften
und anerkannten Regeln der Technik zu beachten.
Für die Baureihe WP werden als gerade Einlaufstrecke mindestens 3xDN
■
empfohlen.
Idealerweise sollten als Auslaufstrecke mindestens 2xDN vorhanden
■
sein.
Vor der Installation des Zählers ist die Rohrleitung sorgfältig zu spülen.
■
Der Rohrleitungsquerschnitt sollte direkt vor und hinter dem Zähler
■
nicht reduziert werden.
Flanschdichtungen dürfen nicht in die Rohrleitung hineinragen.
■
Es muss darauf geachtet werden, dass die Durchflussrichtung des Zäh-
■
lers mit der Durchflussrichtung der Rohrleitung übereinstimmt.
Ventile oder sonstige Durchflussregulierungen sollten möglichst hinter
■
dem Zähler montiert werden.
Der Zähler sollte nicht an der höchsten Stelle der Rohrinstallation
■
installiert werden, damit sich keine Luftblasen im Zähler bilden können
und die Rohrleitung dadurch immer vollständig gefüllt ist.
Der Zähler sollte ggf. durch einen entsprechenden Filter geschützt
■
werden, damit keine Fremdpartikel, wie z. B. Steine oder Sand, in das
Messgerät gelangen.
Der Zähler muss vor Druckschlägen im Rohrleitungsnetz geschützt
■
werden.
Die maximale Medientemperatur darf die zulässigen 90 °C für Warmwas-
■
ser nicht überschreiten.
Um Beschädigungen des Messeinsatzes durch Druckschläge zu vermei-
■
den, muss die Rohrleitung nach der Installation langsam gefüllt werden.
Es ist dafür zu sorgen, dass der Zähler spannungsfrei in der Rohrleitung
■
eingebaut wird. Bei einem nicht spannungsfreien Einbau kann das Zäh-
lergehäuse beschädigt werden und es kann Wasser entweichen.
1
✗
Der Rohrleitungsdruck darf den zulässigen Betriebsdruck des Zählers
■
nicht überschreiten, da dies zu Undichtigkeiten und Beschädigungen
des Zählers führen kann.
Um die Demontage des Zählers zu verhindern, empfehlen wir, die
■
Anschlussschnittstelle mittels einer Benutzersicherung (Klebemarke,
Verplombung o. ä.) zu sichern.
Alle Baureihen sind für die Messung von Rückströmung nicht geeignet.
■
Entsorgung
Um die Abfallmengen zu reduzieren, sollen Altgeräte vorrangig wiederver-
wendet oder die Abfälle einer stofflichen oder anderen Form der Verwertung
zugeführt werden. Dies ist nur möglich, wenn Altgeräte, sonstige Zubehör-
teile und Verpackungen der Produkte wieder dem Hersteller zurückgeführt
oder bei Wertstoffhöfen abgegeben werden. Unsere Geschäftsprozesse sehen
in der Regel vor, dass wir bzw. die von uns eingesetzten Fachfirmen Altgeräte
inklusive Batterien, sonstigem Zubehör und Verpackungsmaterial nach deren
Austausch bzw. Ende der Nutzungsdauer wieder mitnehmen und fachgerecht
entsorgen.
Sofern diesbezüglich keine andere vertragliche Regelung getroffen wurde,
können alternativ die Altgeräte, Zubehör und ggf. Verpackungsmaterial auch
bei unserer Betriebsstätte in D-09619 Mulda, Talstraße 2, kostenlos abgege-
ben werden. ZENNER stellt in jedem Fall die fachgerechte Entsorgung sicher.
Achtung!
Die Geräte dürfen nicht über die kommunalen Abfalltonnen (Hausmüll)
entsorgt werden. Sie helfen dadurch, die natürlichen Ressourcen zu schüt-
zen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu
fördern.
Fragen richten Sie bitte an info@zenner.com
Die neuesten Informationen zu diesem Produkt und die aktuellste Version
dieser Anleitung finden Sie im Internet unter www.zenner.de
