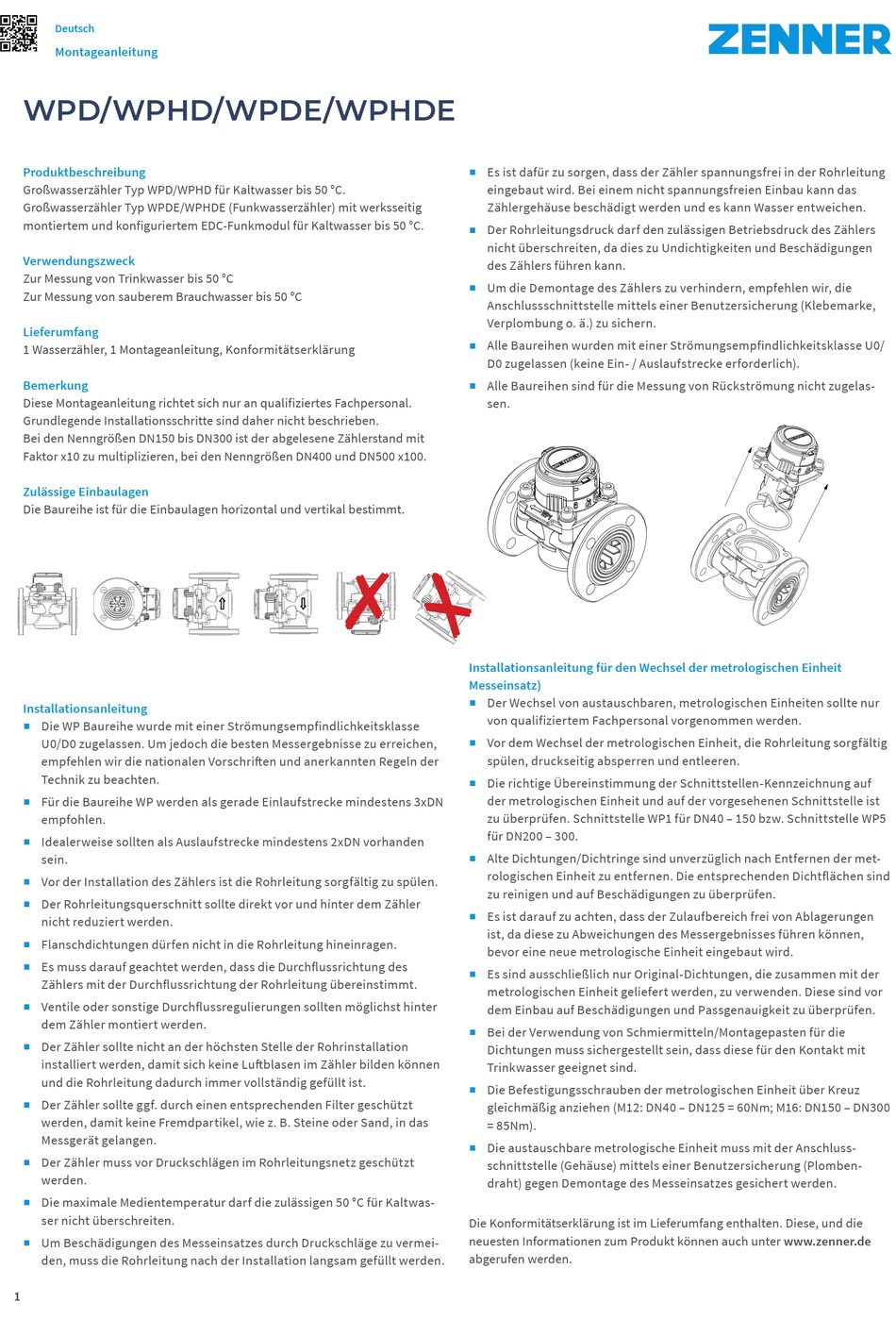

Zenner WPD Montageanleitung

Deutsch
Montageanleitung
WPD/WPHD/WPDE/WPHDE

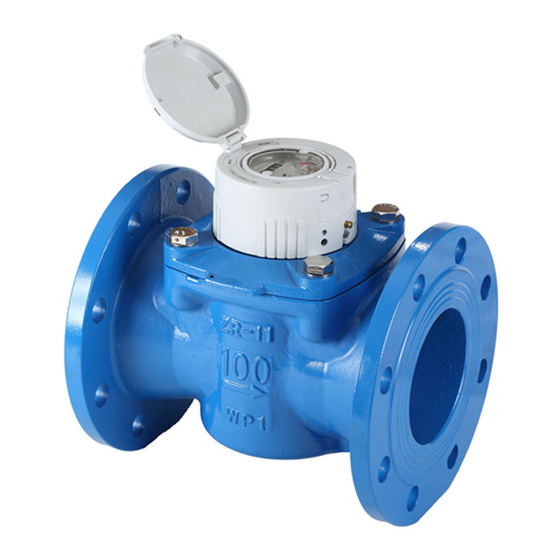

Produktbeschreibung
GroßwasserzählerTypWPD/WPHDfürKaltwasserbis50°C.
GroßwasserzählerTypWPDE/WPHDE(Funkwasserzähler)mitwerksseitig
montiertemundkonfiguriertemEDC-FunkmodulfürKaltwasserbis50°C.
Verwendungszweck
ZurMessungvonTrinkwasserbis50°C
ZurMessungvonsauberemBrauchwasserbis50°C
Lieferumfang
1Wasserzähler,1Montageanleitung,Konformitätserklärung
Bemerkung
DieseMontageanleitungrichtetsichnuranqualifiziertesFachpersonal.
GrundlegendeInstallationsschrittesinddahernichtbeschrieben.
BeidenNenngrößenDN150bisDN300istderabgeleseneZählerstandmit
Faktorx10zumultiplizieren,beidenNenngrößenDN400undDN500x100.
Zulässige Einbaulagen
DieBaureiheistfürdieEinbaulagenhorizontalundvertikalbestimmt.
Installationsanleitung
 D ieWPBaureihewurdemiteinerStrömungsempfindlichkeitsklasse
■
U0/D0zugelassen.UmjedochdiebestenMessergebnissezuerreichen,
empfehlenwirdienationalenVorschriftenundanerkanntenRegelnder
Technikzubeachten.
 F ürdieBaureiheWPwerdenalsgeradeEinlaufstreckemindestens3xDN
■
empfohlen.
 I dealerweisesolltenalsAuslaufstreckemindestens2xDNvorhanden
■
sein.
VorderInstallationdesZählersistdieRohrleitungsorgfältigzuspülen.
■
 D erRohrleitungsquerschnittsolltedirektvorundhinterdemZähler
■
nichtreduziertwerden.
FlanschdichtungendürfennichtindieRohrleitunghineinragen.
■
 E smussdaraufgeachtetwerden,dassdieDurchflussrichtungdes
■
ZählersmitderDurchflussrichtungderRohrleitungübereinstimmt.
 V entileodersonstigeDurchflussregulierungensolltenmöglichsthinter
■
demZählermontiertwerden.
 D erZählersolltenichtanderhöchstenStellederRohrinstallation
■
installiertwerden,damitsichkeineLuftblasenimZählerbildenkönnen
unddieRohrleitungdadurchimmervollständiggefülltist.
 D erZählersollteggf.durcheinenentsprechendenFiltergeschützt
■
werden,damitkeineFremdpartikel,wiez.B.SteineoderSand,indas
Messgerätgelangen.
 D erZählermussvorDruckschlägenimRohrleitungsnetzgeschützt
■
werden.
 D iemaximaleMedientemperaturdarfdiezulässigen50°CfürKaltwas-
■
sernichtüberschreiten.
 U mBeschädigungendesMesseinsatzesdurchDruckschlägezuvermei-
■
den,mussdieRohrleitungnachderInstallationlangsamgefülltwerden.
1
 E sistdafürzusorgen,dassderZählerspannungsfreiinderRohrleitung
■
eingebautwird.BeieinemnichtspannungsfreienEinbaukanndas
ZählergehäusebeschädigtwerdenundeskannWasserentweichen.
 D erRohrleitungsdruckdarfdenzulässigenBetriebsdruckdesZählers
■
nichtüberschreiten,dadieszuUndichtigkeitenundBeschädigungen
desZählersführenkann.
 U mdieDemontagedesZählerszuverhindern,empfehlenwir,die
■
AnschlussschnittstellemittelseinerBenutzersicherung(Klebemarke,
Verplombungo.ä.)zusichern.
AlleBaureihenwurdenmiteinerStrömungsempfindlichkeitsklasseU0/
■
D0zugelassen(keineEin-/Auslaufstreckeerforderlich).
AlleBaureihensindfürdieMessungvonRückströmungnichtzugelas-
■
sen.
✗
Installationsanleitung für den Wechsel der metrologischen Einheit
Messeinsatz)
 D erWechselvonaustauschbaren,metrologischenEinheitensolltenur
■
vonqualifiziertemFachpersonalvorgenommenwerden.
 V ordemWechseldermetrologischenEinheit,dieRohrleitungsorgfältig
■
spülen,druckseitigabsperrenundentleeren.
 D ierichtigeÜbereinstimmungderSchnittstellen-Kennzeichnungauf
■
dermetrologischenEinheitundaufdervorgesehenenSchnittstelleist
zuüberprüfen.SchnittstelleWP1fürDN40–150bzw.SchnittstelleWP5
fürDN200–300.
 A lteDichtungen/DichtringesindunverzüglichnachEntfernendermet-
■
rologischenEinheitzuentfernen.DieentsprechendenDichtflächensind
zureinigenundaufBeschädigungenzuüberprüfen.
 E sistdaraufzuachten,dassderZulaufbereichfreivonAblagerungen
■
ist,dadiesezuAbweichungendesMessergebnissesführenkönnen,
bevoreineneuemetrologischeEinheiteingebautwird.
 E ssindausschließlichnurOriginal-Dichtungen,diezusammenmitder
■
metrologischenEinheitgeliefertwerden,zuverwenden.Diesesindvor
demEinbauaufBeschädigungenundPassgenauigkeitzuüberprüfen.
 B eiderVerwendungvonSchmiermitteln/Montagepastenfürdie
■
Dichtungenmusssichergestelltsein,dassdiesefürdenKontaktmit
Trinkwassergeeignetsind.
 D ieBefestigungsschraubendermetrologischenEinheitüberKreuz
■
gleichmäßiganziehen(M12:DN40–DN125=60Nm;M16:DN150–DN300
=85Nm).
 D ieaustauschbaremetrologischeEinheitmussmitderAnschluss-
■
schnittstelle(Gehäuse)mittelseinerBenutzersicherung(Plomben-
draht)gegenDemontagedesMesseinsatzesgesichertwerden.
DieKonformitätserklärungistimLieferumfangenthalten.Diese,unddie
neuestenInformationenzumProduktkönnenauchunterwww.zenner.de
abgerufenwerden.
