OPÉRATION
1. CENTRAGE
Desserer la vis de fixation du trépied et déplacer le théodolite sur le plateau jusqu' à ce que le fil à
plomb pende exactement au-dessus du point de station. Lorsqu'on travaille avec la canne de centrage,
la bulle de la nivelle circulaire doit se trouver dans le cercle repère. Resserrer la vis modérément. Lors
de mises en station très précises, il est conseillé d'utiliser pour le centrage le plomb optique.
Centrage à l'aide du plomb optique: faire coulisser l'oculaire du plomb optique jusqu' à ce que le réticule
soit bien net. Sortir ou rentrer le plomb optique pour mettre au point l'image du repère de station. Tour-
ner les vis calantes jusqu' à ce que le réticule se trouve au-dessus du point de station. Caler la nivelle
circulaire en faisant coulisser les jambes du trépied; le réticule doit rester au-dessus du point de station.
Contrôle: le réticule du plomb optique doit rester sur le point de station lorsque la bulle de la nivelle
d'alidade est calée.
Lorsque le point de centrage se trouve au-dessus du théodolite, matérialisé par un fil à plomb, centrer
d'abord la nivelle circulaire et amener la lunette à l'horizontale (lecture sur le cercle vertical 100 gon).
Puis déplacer l'instrument sur le plateau du trépied (ne pas le tournerI jusqu' à ce que la pointe du fil à
plomb soit sur la marque rouge du viseur.
2. CALAGE À L ' HORIZONTALE
Dégrossir à l'aide de la nivelle circulaire et utiliser la nivelle tubulaire pour un calage précis.
Nivelle circulaire: tourner simultanément les vis calantes 1 et 2 en sens contraire de manière à amener
la bulle en position médiane, puis tourner la vis calante 3 jusqu` à ce que la bulle de la nivelle circulaire
soit centrée.
12

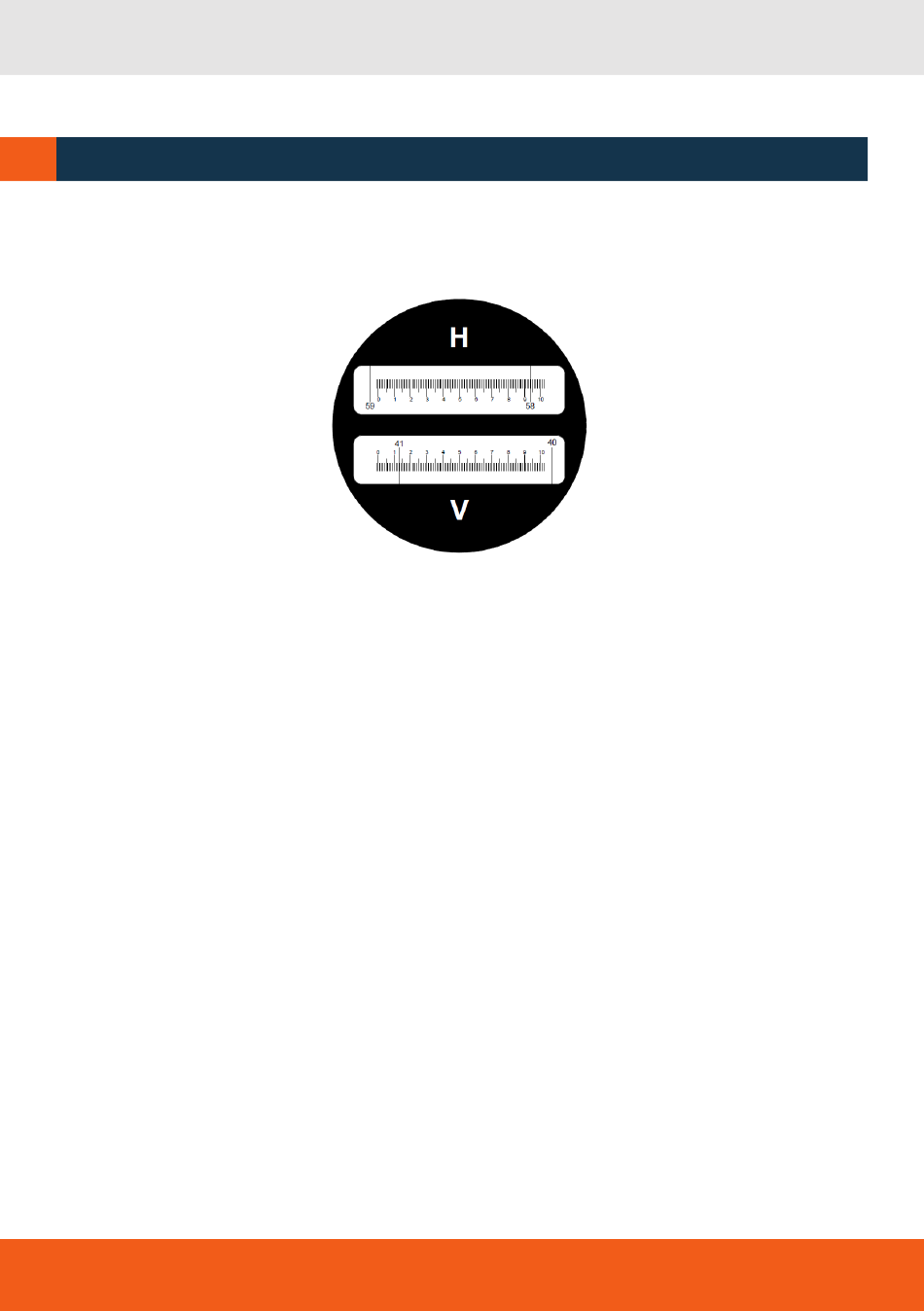

EXEMPLE DE LECTURE
Cercle horizontal 58,936 gon
Cercle vertical 41,132 gon
