Inbetriebnahme

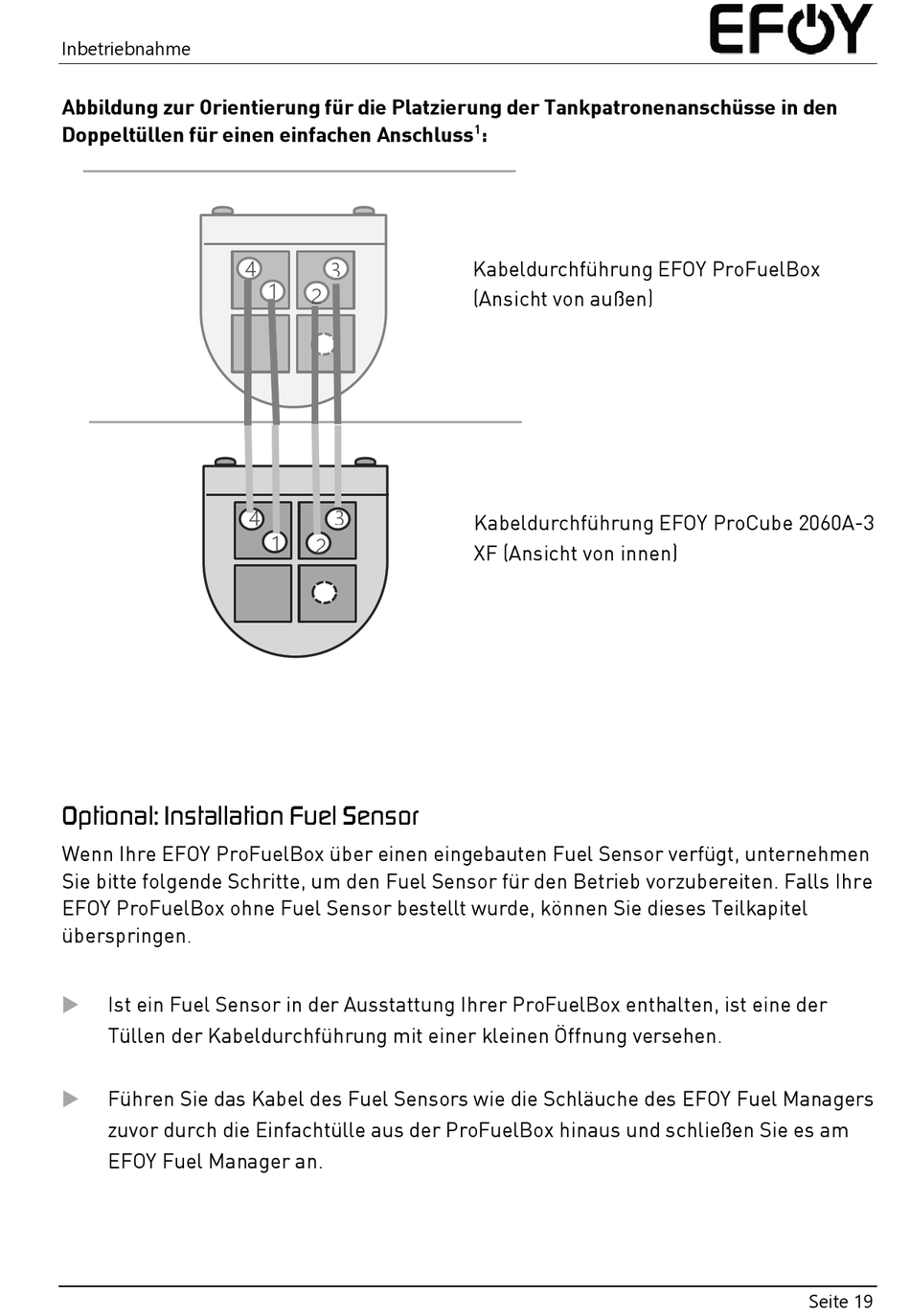

Abbildung zur Orientierung für die Platzierung der Tankpatronenanschüsse in den
Doppeltüllen für einen einfachen Anschluss
Wenn Ihre EFOY ProFuelBox über einen eingebauten Fuel Sensor verfügt, unternehmen
Sie bitte folgende Schritte, um den Fuel Sensor für den Betrieb vorzubereiten. Falls Ihre
EFOY ProFuelBox ohne Fuel Sensor bestellt wurde, können Sie dieses Teilkapitel
überspringen.
Ist ein Fuel Sensor in der Ausstattung Ihrer ProFuelBox enthalten, ist eine der
Tüllen der Kabeldurchführung mit einer kleinen Öffnung versehen.
Führen Sie das Kabel des Fuel Sensors wie die Schläuche des EFOY Fuel Managers
zuvor durch die Einfachtülle aus der ProFuelBox hinaus und schließen Sie es am
EFOY Fuel Manager an.
4
3
1
2
4
3
1
2
1
:
Kabeldurchführung EFOY ProFuelBox
(Ansicht von außen)
Kabeldurchführung EFOY ProCube 2060A-3
XF (Ansicht von innen)
Seite 19
