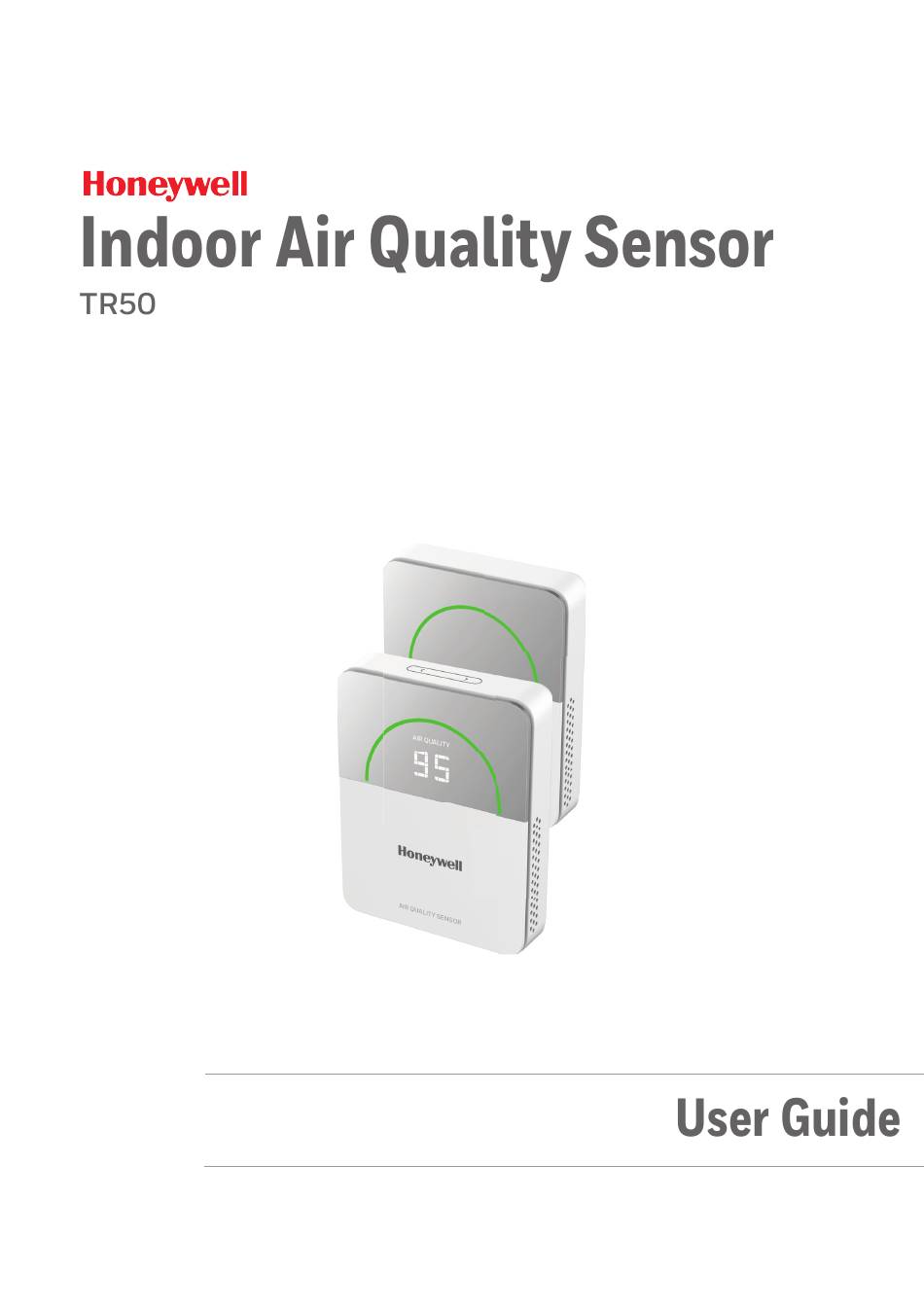

  • Seite 1 DRAFT 23/12/2022...
  • Seite 2 DRAFT 23/12/2022...
  • Seite 3 DRAFT 23/12/2022...
  • Seite 4 DRAFT 23/12/2022...
  • Seite 5 DRAFT 23/12/2022...
  • Seite 6 DRAFT 23/12/2022...
  • Seite 7 DRAFT 23/12/2022 0.89" (23 mm) 3.54" (90 mm) All the dimensions shown are in inches (mm).
  • Seite 8 DRAFT 23/12/2022 Engineering Tool BMS Supervisor BACnet IP Plant Controller Plant Controller Unitary Controller ntroller Unitary Controller Unitary C MSTP Unitary Controller MSTP Unitary Controller Sylk-Bus™ enabled MSTP enabled Modbus Modbus Sensor Sensor Sensor Sensor...
  • Seite 9 DRAFT 23/12/2022...
  • Seite 10 DRAFT 23/12/2022...
  • Seite 11 DRAFT 23/12/2022...
  • Seite 12 DRAFT 23/12/2022 Front Unit Wall Plate Single wire 3/16" 1/2" 0" 12.7 mm 5 mm 0 mm...
  • Seite 13 DRAFT 23/12/2022...
  • Seite 14 DRAFT 23/12/2022 RS485 (+) RS485 (-) RS485 Common Contact Power Supply Common Power Supply...
  • Seite 15 DRAFT 23/12/2022 Air Score...
  • Seite 16 DRAFT 23/12/2022 Touch Button WITH DISPLAY WITHOUT DISPLAY...
  • Seite 17 DRAFT 23/12/2022 WITH DISPLAY WITHOUT DISPLAY...
  • Seite 18 DRAFT 23/12/2022...
  • Seite 19 DRAFT 23/12/2022 Slide Switch Dip Switch Protocols MAC Address...
  • Seite 20 DRAFT 23/12/2022...
  • Seite 21 DRAFT 23/12/2022 RS485 (+) RS485 (-) RS485 Common Contact Power Supply Common Power Supply...
  • Seite 22 DRAFT 23/12/2022...
  • Seite 23 DRAFT 23/12/2022...
  • Seite 24 DRAFT 23/12/2022...
  • Seite 25 DRAFT 23/12/2022...
  • Seite 26 DRAFT 23/12/2022...
  • Seite 27 DRAFT 23/12/2022...
  • Seite 28 DRAFT 23/12/2022...
  • Seite 29 DRAFT 23/12/2022...
  • Seite 30 DRAFT 23/12/2022...
  • Seite 31 DRAFT 23/12/2022...
  • Seite 32 DRAFT 23/12/2022...
  • Seite 33 DRAFT 23/12/2022...
  • Seite 34 DRAFT 23/12/2022...
  • Seite 35 DRAFT 23/12/2022...
  • Seite 36 DRAFT 23/12/2022...
  • Seite 37 DRAFT 23/12/2022...

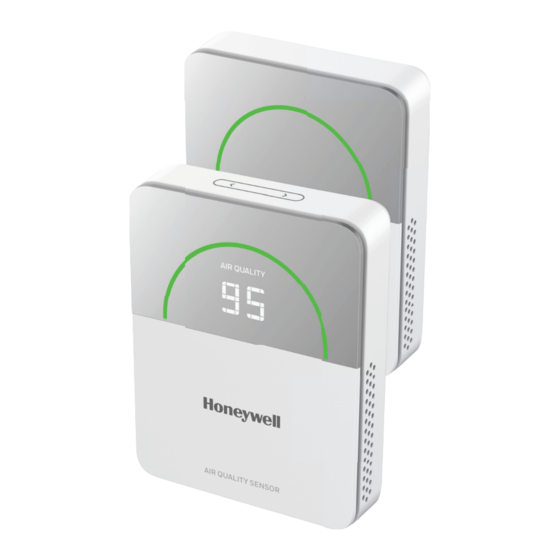

  • Seite 38 INDOOR AIR QUALITY SENSOR TR50 The Honeywell TR50 Series IAQ Sensor is an advanced, configurable device for commercial buildings. It monitors • Temperature (T) • Relative Humidity (RH) • Carbon Dioxide (CO ) • Particulate Matter (PM1.0, PM2.5, PM10) • Total Volatile Organic Compound (TVOC)

  • Seite 39: Overview And Dimensions

    (Segment) Parameter Units Slide Switch All the dimensions are in inches (mm). SYSTEM ARCHITECTURE There are many flexible ways a TR50 can be integrated into a BMS as shown below. Engineering Tool BMS Supervisor BACnet IP Plant Controller Plant Controller...

  • Seite 40: Product Specification

    Power Supply Sylk : Honeywell Sylk Bus Technology Humidity TR50-5D: 24 VAC 3.8 VA, 24 VDC 1.2 W ±5 % RH @ 10 - TR50-5N: 24 VAC 3.8 VA, 24 VDC 1.2 W Accuracy 90 % RH in Room TR50-3D: 24 VAC 3.2 VA, 24 VDC 1.O W,...

  • Seite 41: General Safety Instructions

    Narborough, Leicester LE19 3EQ. Germany Honeywell Building Technology 715 Peachtree Street NE, Atlanta, GA 30308 building.honeywell.com Honeywell Products & Solutions Sàrl ZA La Pièce 16, @U.S. Registered Trademark 1180 Rolle, Switzerland. © 2022 Honeywell International Inc. building.honeywell.com 31-00566M-01 | Rev.12-22...
  • Seite 42 0.16" (4 mm) Location / Standort / Emplacement / Ubicación / Posizione USA, CANADA INDOOR AIR QUALITY SENSOR TR50 3.5-4.5 fts Mounting Instruction / Montageanleitung / Instructions de montage (1-1.4 m) / Instrucciones de montaje / Mounting Instruction...
  • Seite 43 5. Fix the wall plate with the help of two screws to 7. Tighten the bottom screw to fix the front unit 8. Switch ON the power supply to start the TR50 out the tape from the bottom to do the wiring.
