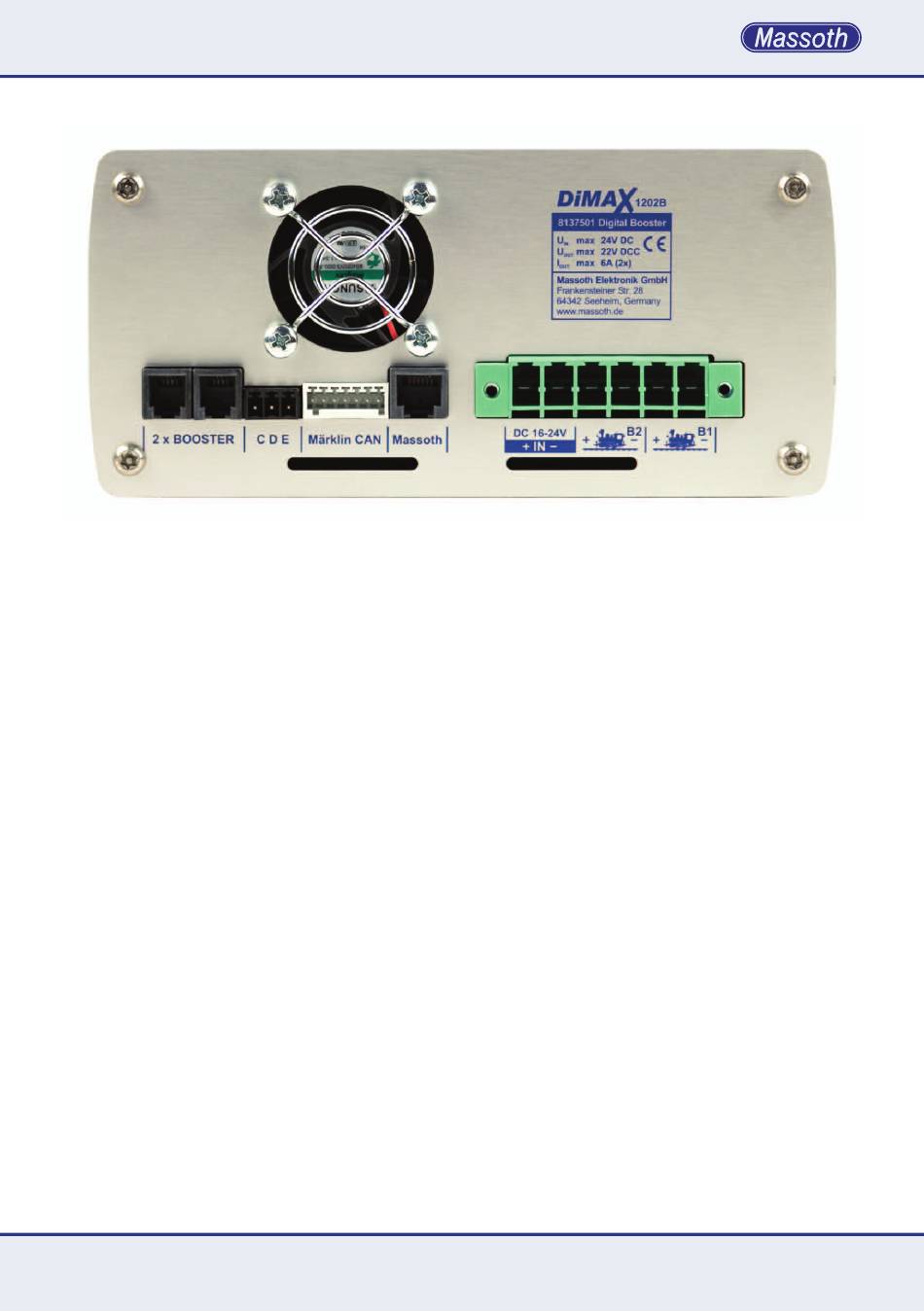

Abbildung 5: Anschlüsse auf der Rückseite des Booster 1202B
Figure 5: Connections on the back side of the Booster 1202B
Der Booster leitet die Steuerdaten der CS
verstärkt auf das Fahrgleis weiter. Eine MfX
Rückmeldung findet dabei nicht statt. Das benö-
tigte MfX Rückmeldemodul ist in Vorbereitung.
*Ältere DiMAX Booster mit individuel-
lem Märklin CAN-Bus Umbau dürfen
nur am CAN-Bus betrieben werden.
3.4 Dateneingang „Massoth"
Der Dateneingang „Massoth" ist ohne Funktion
und für Zukünftige Funktionen vorgesehen.
The booster forwards the amplified track
signal of the CS to the track. There is no
MfX feedback. The required MfX feed-
back module is in preparation.
*Older DiMAX Booster with individual
Märklin CAN-Bus conversion may only
be operated on the CAN-Bus.
3.4 Data-Input „Massoth"
The data input "Massoth" has no func-
tion and is intended for future use.
9
