DiMAX 1210Z

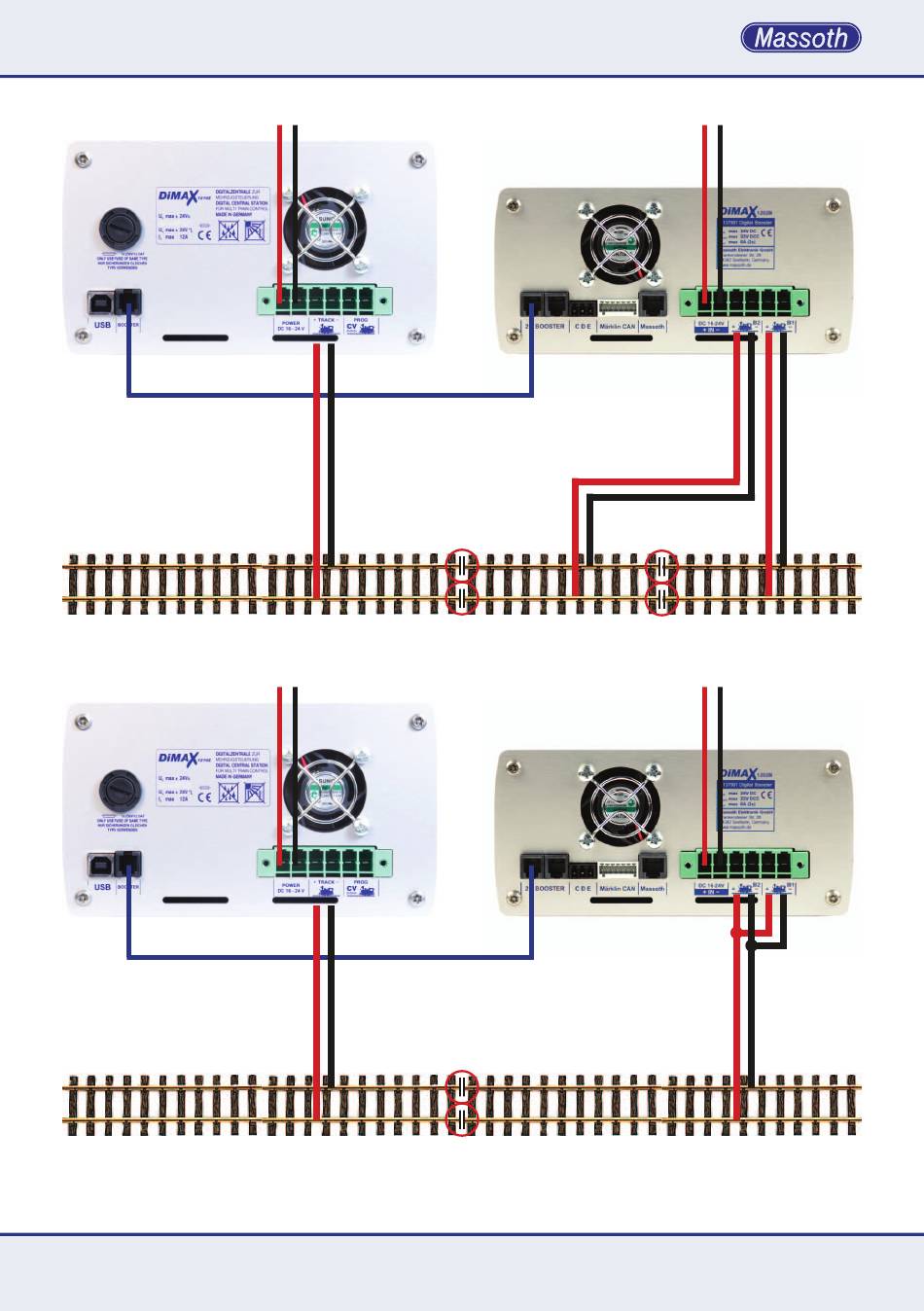

Abbildung 3: Anschluss und Trennstellen bei einzelnen Endstufen (jeweils 6A)
Figure 3: Arrangement and separation points with single power use (6A each)
DiMAX 1210Z
Abbildung 4: Anschluss der Trennstellen mit kombinierten Endstufen (je 12A)
Figure 4: Arrangement of the separation points with joint power (12A each)
Spannungsversorgung
Power Supply
Booster-Bus-Verbindung/Connection
zur Digitalzentrale / to Central Station
Trennstelle (beidseitig)
Track separation (both sides)
Spannungsversorgung
Power Supply
Booster-Bus-Verbindung/Connection
zur Digitalzentrale / to Central Station
Trennstelle (beidseitig)
Track separation (both sides)
DiMAX 1210Z
DiMAX 1210Z
Spannungsversorgung
Power Supply
Spannungsversorgung
Power Supply
7
