Demontage - MHZ ROLLO R 03 Montage- Und Bedienungsanleitung

Rollo R_03 |
Store enrouleur R_03

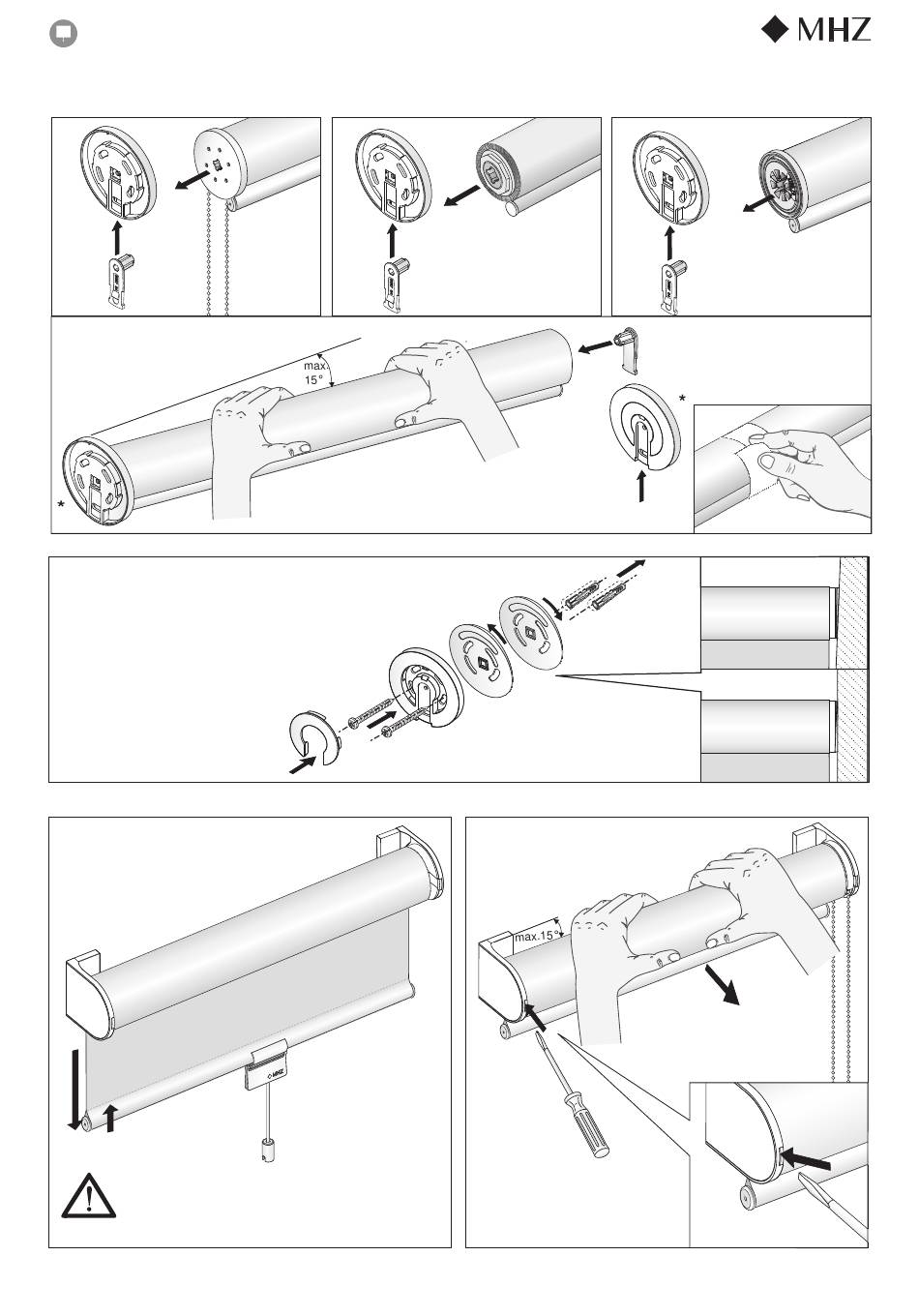

Montage Schacht Montage dans réservation Shaft installation
*
2.
1.
Click
optional Ausgleichscheibe:
*
1. Schräge: 1 x 2,5° (3 mm), 2 x 5° (6 mm)
2. Distanz: 2 x 5° (3,5 mm)
En option, rondelles de compensation :
*
1. Inclinaison : 1 x 2,5° (3 mm), 2 x 5° (6 mm)
2. Distance : 2 x 5° (3,5 mm)
optional compensating shim:
*
1. Angled: 1 x 2,5° (3 mm),
2 x 5° (6 mm)
2. Distance: 2 x 5° (3,5 mm)

Demontage

Démontage
Soft
Soft
2.
1.
Stopp Stop
Arretierung
Federmotor:
Behang geringfügig
ausziehen und
arretieren (Feder-
motor gesperrt)
6
| Roller Blind R_03
*
1.
Kette
Chaînette
Chain
2.
3.
Click
Blocage de l'axe Spring drive secured
automatique : in position:
Tirer pour descendre Pull hanging out
un peu le store puis slightly and secure
bloquer (l'axe automa- in position (spring
tique est verrouillé) drive locked)
2.
Click
Soft
Soft
Click
1.
Kette/Soft
Chaînette / Soft
Chain/Soft
1.
*
2.
1.
Click
Click
3.
4.
5.
1
**
2
2.
Technische Änderungen vorbehalten, Ausgabe 03.2021
Sous réserve de modifications techniques, edition 03.2021
Subject to technical changes, Edition 03.2021
Antrieb
Moteur
Electric drive
1.
