MHZ ROLLO R 03 Montage- Und Bedienungsanleitung Seite 5

Rollo R_03 |
Store enrouleur R_03

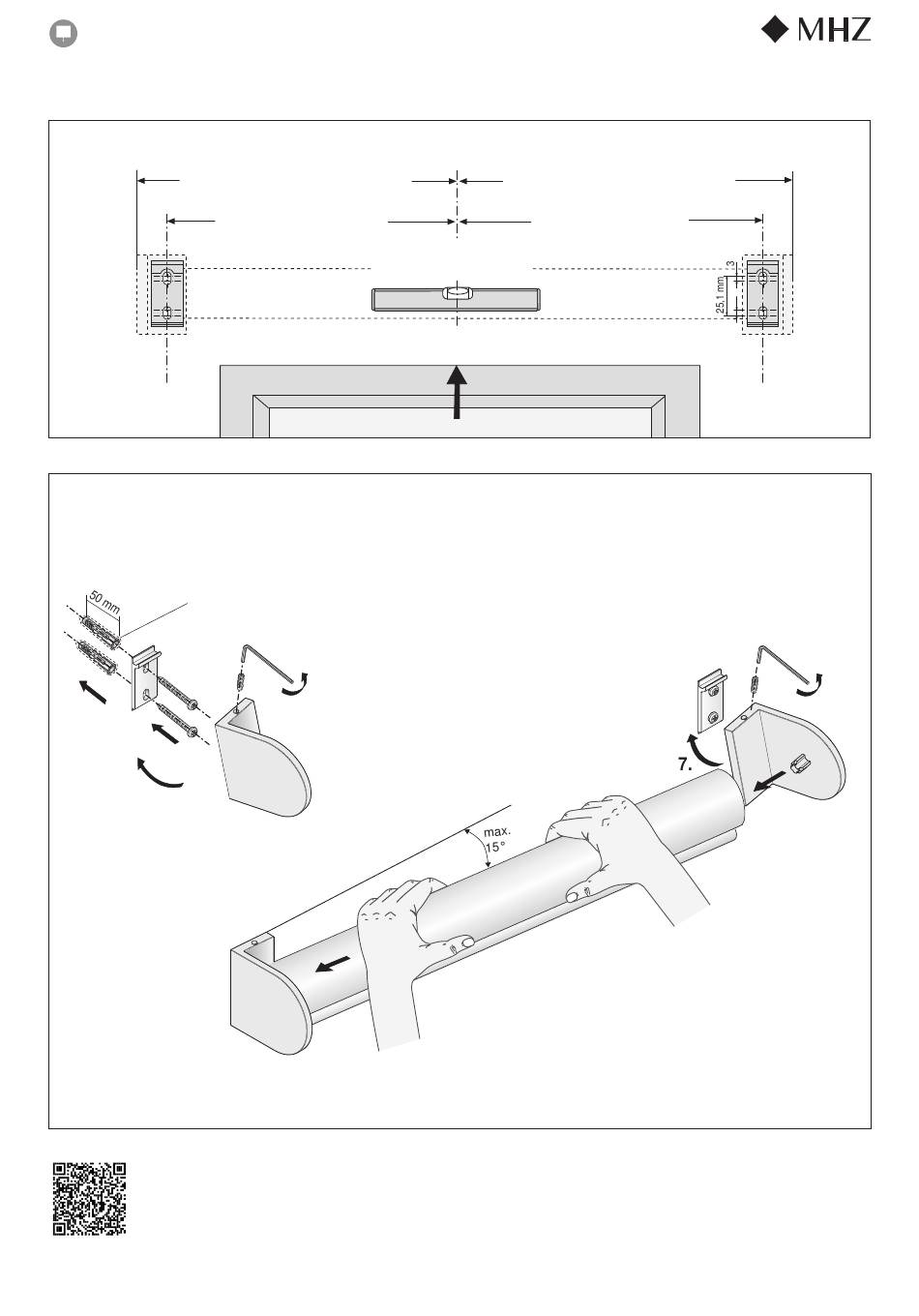

Trägermontage Alu-Wand-Träger
Anzeichnen Marquage Mark
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
1/2 Bestellbreite - 16 mm
1/2 largeur de commande - 16 mm
1/2 ordering width - 16 mm
Montage Wand
Montage au mur Wall installation
Bohrung ø 6 mm
perçage ø 6 mm
Drill hole ø 6 mm
**
1.
2.
3.
**
Technische Änderungen vorbehalten, Ausgabe 03.2021
Sous réserve de modifications techniques, edition 03.2021
Subject to technical changes, Edition 03.2021
| Roller Blind R_03
Supports de fixation murale en aluminium wall bracket mounting
waagerecht ausrichten
alignement horizontal
align horizontally
Fenstermitte Milieu fenêtre Centre of window
4.
5.
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
1/2 Bestellbreite - 16 mm
1/2 largeur de commande - 16 mm
1/2 ordering width - 16 mm
8.
6.
5
