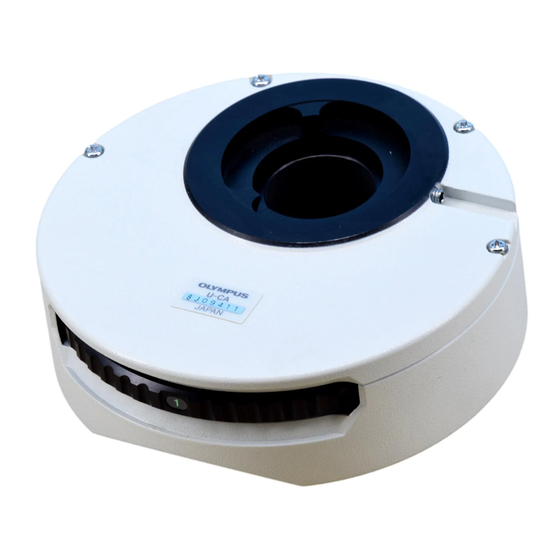

Olympus U-CA Bedienungsanleitung

Vergrößerungswechsler

Diese Anleitung herunterladen

In diesem Gerät wird eine UIS-Optik (Universal Infinity System) verwendet; es sollten daher nur UIS-

geeignete Okulare, Objektive und Kondensoren zum Einsatz kommen. Bei Verwendung ungeeigneten

Zubehörs kann es zu einer Leistungsverschlechterung kommen.

Eigenschaften

1. Ein Revolver mit eingebauter 1X-, 1,25X-, 1,6X- und 2X-Vorsatzlinse und einer leeren Öffnung ermöglicht einfaches

Wechseln der Vergrößerung.

2. Dieser Vergrößerungswechsler wurde zur Verwendung bei der Mikrofotografie für die Aufnahme von Bildausschnitten

konstruiert.

3. Ein Zwischentubus kann zusammen mit dem U-CA in einer zweistöckigen Anordnung an dem BX40 oder BX50 montiert

werden. Die verwendbaren Zwischentuben unterscheiden sich jedoch darin, daß der U-CA entweder darüber oder

darunter angebracht wird.

(1) Die Universal-Auflicht-Beleuchtungseinrichtung U-URA, der Hellfeld/Dunkelfeld-Auflichtkondensor U-RLA, der Polari-

sations-Zwischenadapter U-CPA, der Zwischenadapter für AN360P U-OPA und die Zeicheneinrichtung U-DA können

unterhalb des U-CA montiert werden.

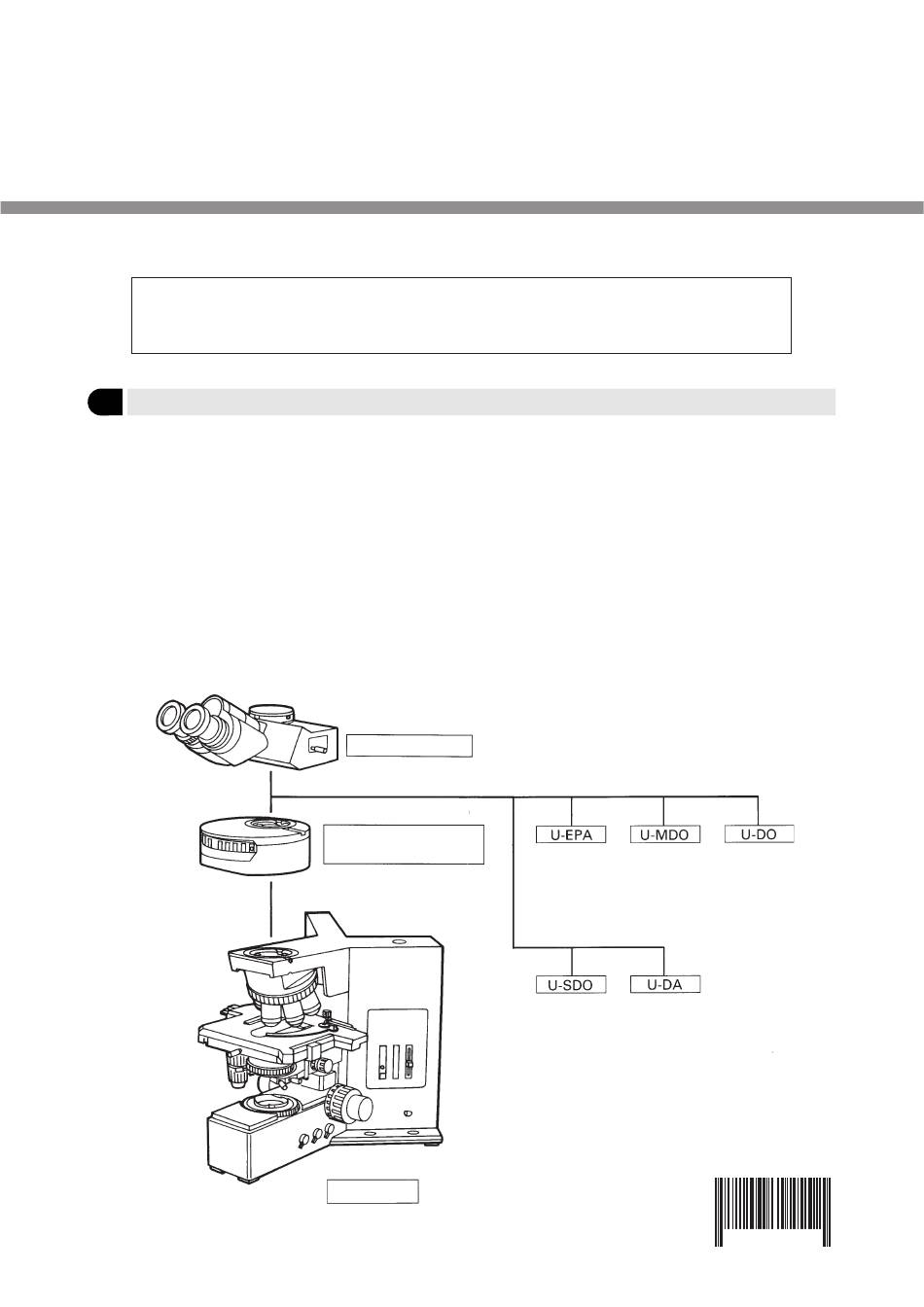

(2) Zwischentuben oberhalb des U-CA werden in einer der unten gezeigten Anordnungen montiert.

Vergrößerungswechsler

U-CA

Beobachtungstubus

Vergrößerungswechsler

U-CA

Mikroskop

BEDIENUNGSANLEITUNG

Zwischen-

Multi-

tubus

Diskussions-

einrichtung

Diskussions-

Zeichenein-

einrichtung

richtung

Diskussions-

einrichtung

070222_2-0

Seite 1 2. Dieser Vergrößerungswechsler wurde zur Verwendung bei der Mikrofotografie für die Aufnahme von Bildausschnitten konstruiert. 3. Ein Zwischentubus kann zusammen mit dem U-CA in einer zweistöckigen Anordnung an dem BX40 oder BX50 montiert werden. Die verwendbaren Zwischentuben unterscheiden sich jedoch darin, daß der U-CA entweder darüber oder darunter angebracht wird.
Seite 2 1X (leere Öffnung), 1,25X, 1,6X und 2X. Montage (Abb. 1) 1. Den Beobachtungstubus @ mit Hilfe des mit dem Mikroskopstativ mitge- lieferten Sechskant-Schraubendrehers entfernen. 2. Den Vergrößerungswechsler (U-CA) ² anstelle des Beobachtungstubus auf das Mikroskopstativ aufsetzen. 3. Den Beobachtungstubus über dem Vergrößerungswechsler anbringen. Abb. 1 Bedienung (Abb.
