Inhaltszusammenfassung für pichler FliteZone 120X

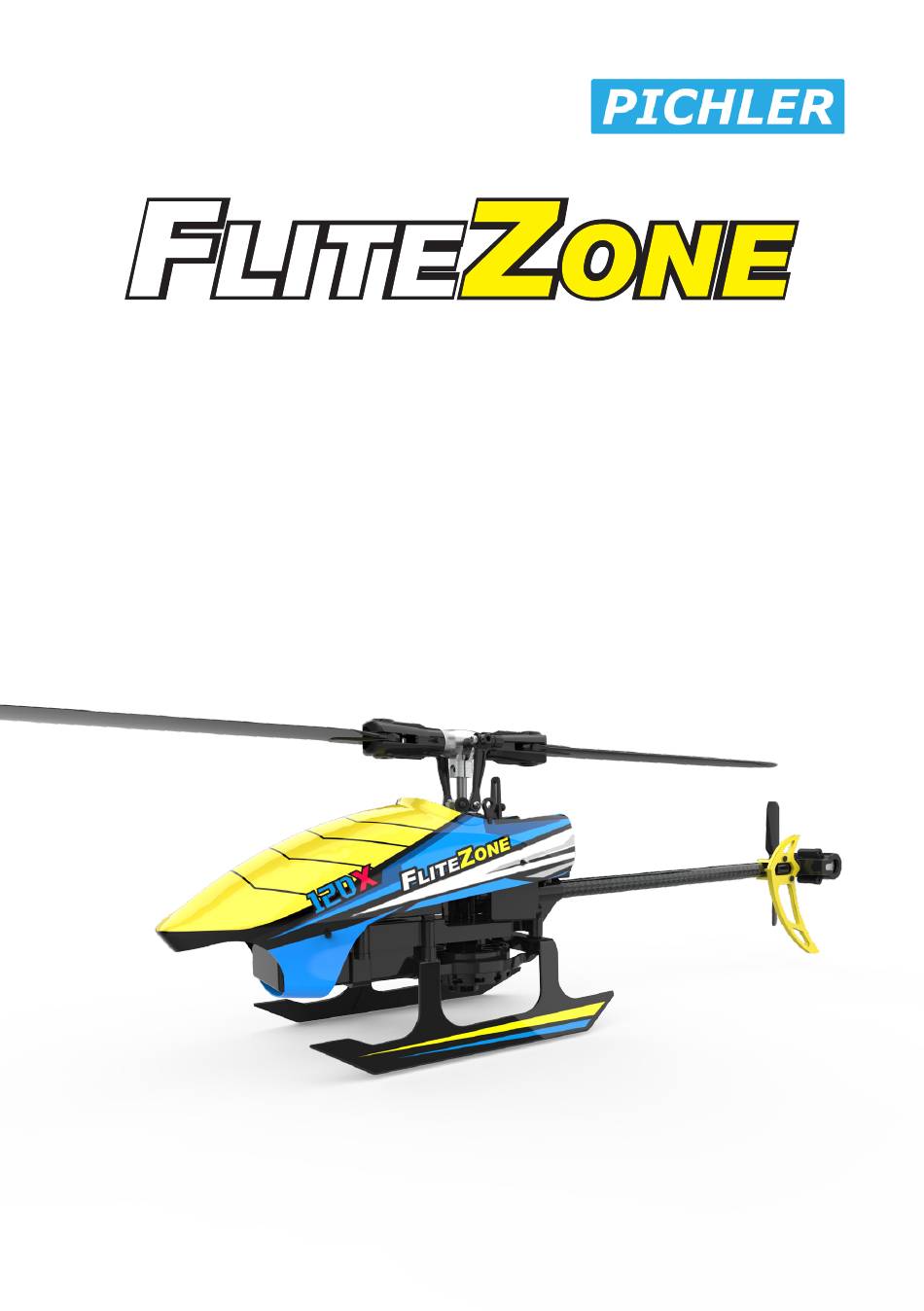

- Seite 1 Bedienungsanleitung 120X #15888 #15889...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite Einleitung .............. Lieferumfang ............Sicherheitshinweise ..........Technische Daten ........... Vor dem Flug ............Binden des Senders ..........Sender ..............Steuerung .............. 8 + 9 Throttle & Pitch Kurve ........... Empfänger Diagramm ..........Allgemeine Hinweise ..........Explosionszeichnung .......... -
Seite 3: Einleitung

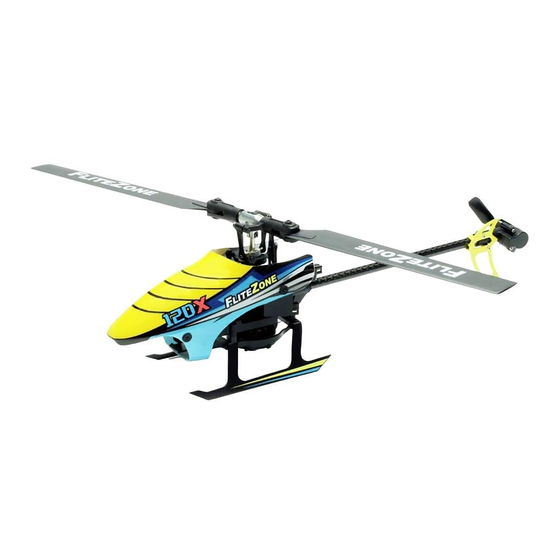

1. Einleitung Der 120X ist ein klassischer Helikopter mit hervorragender Flugleistung. Das Flybarless-Design verringert den Widerstand des Rotorkopfs. Dieser Helikopter nutzt die neueste Technologie des neuen Kreiseltyps und ist mit den Modi 3D und 6G kompatibel. Im 3D-Modus können Sie eine Vielzahl von Stunts machen. -
Seite 4: Sicherheitshinweise
3. Sicherheitshinweise ACHTUNG Lesen Sie das GESAMTE Benutzerhandbuch, um sich mit den Funktionen des Produkts vertraut zu machen, bevor Sie es in Betrieb nehmen. Ein unsachgemäßer Betrieb des Produkts kann zu Schäden am Modell, Personenschäden und schweren, lebensgefährlichen Verletzungen führen. Dies ist ein anspruchsvolles Hobbyprodukt. -
Seite 5: Technische Daten
4. Technische Daten Länge 270mm Höhe 88mm Gewicht 128g Haupt-Rotor-Länger 297mm Heck-Rotor-Durchmesser 58mm Akku 7.4V 500mAh 30C Flugzeit 5-8 Minuten Haupt-Brushlessmotor 2406 Heck-Motor 8520 • Um die Sicherheit zu gewährleisten, verwenden Sie bitte das mitgelieferte Standard-Lade- gerät. (Nur bei RTF Version enthalten!) •... -
Seite 6: Vor Dem Flug
5. Vor dem Flug • Stellen Sie sicher, dass die Batterien sowohl für den Sender als auch für den Helikopter voll aufgeladen sind • Achten Sie darauf, dass der Gashebel auf 0 steht bevor Sie den Sender einschalten. • Stellen Sie sicher, dass der Sender mit dem Heli gebunden ist. •... -
Seite 7: Sender
7. Sender Stability Mode Antenne Throttle Hold NOT-AUS 3D / Normal - Mode DL Rate Steuerstick Throttle/ Steuerstick Heck Roll/Nick Trimmung Throttle Trimmung Nick / Gas Trimmung Heck Trimmung Roll Menü Auswahl hoch Ende Auswahl runter Gurthaken Power Schalter Display 8. - Seite 8 Throttle/Gas/Pitch Throttle auf Throttle runter sinkt steigt Rudder / Heck Heck links Heli dreht links Heck rechts Heli dreht rechts Nick Nick hoch Nick runter Vorwärts Rückwärts Roll Roll links Roll rechts Heli kippt links Heli kippt rechts...
-
Seite 9: Throttle & Pitch Kurve
9. Throttle & Pitch - Kurve Achtung! Wie Sie der unteren Tabelle entnehmen können, ändert sich bei der unteren Stellung des Steuerknüppels für die Pitch-Funktion nicht nur der Anstellwinkel der Rotorblätter. Sobald der Kippschalter für 3D MODE betätigt wird, läuft der Haupt-Rotor schlagartig an. Aus diesem Grund darf der Kippschalter nie betätigt werden, solange der Hubschrauber mit stehenden Rotoren am Boden steht! Im 3D MODE bedeuten Gasknüppelstellung 0 nicht Gas Null oder Motor AUS, sondern voll... -
Seite 10: Empfänger Diagramm
10. Empfänger-Diagramm Empfänger Modul/ Einheit Der 120X ist Standard mit dem Futaba S-FHSS Protokoll versehen, kann aber auch mit vorhandenen Fernsteuerung gebunden und geflogen werden. Der Empfänger verfügt über einen 3.3V DSM2/DSMX Satelliten- und über ein 5V S-BUS /PPV - Anschluss. Voreingestellte Parameter: Der Stability Mode ist Standard auf Kanal 5 zugewiesen. -
Seite 11: Allgemeine Hinweise
11. Allgemeine Hinweise Kunstflug mit einem Modellhubschrauber Kunstflug mit einem ferngesteuerten Modellhubschrauber ist mit eine der schwierigsten Disziplinen, die man im Modellflugsport betreiben kann. Bevor Sie sich an Flugfiguren wie Rollen, Loopings oder Rücken-Schwebeflug heranwagen können, müssen Sie in der Lage sein, Ihren Modellhubschrauber aus jeder beliebigen Fluglage reflexartig abzufangen und wieder in die Normalfluglage zu bringen. -
Seite 12: Explosionszeichnung
12. Explosionszeichnung... - Seite 13 Ersatzteilbeutel 120X (D) 15903 Heckrotorblätter 120X 15904 Sender 120X Für eine komplette Übersicht über alle Ersatzteile und Hilfe zu weiteren Anliegen besuchen Sie unseren Onlineshop unter: www.pichler.de Copyright Pichler Modellbau GmbH Lauterbachstraße 19, 84307 Eggenfelden 08721/508266-0 | mail@pichler.de Änderungen und Irrtümer vorbehalten...
