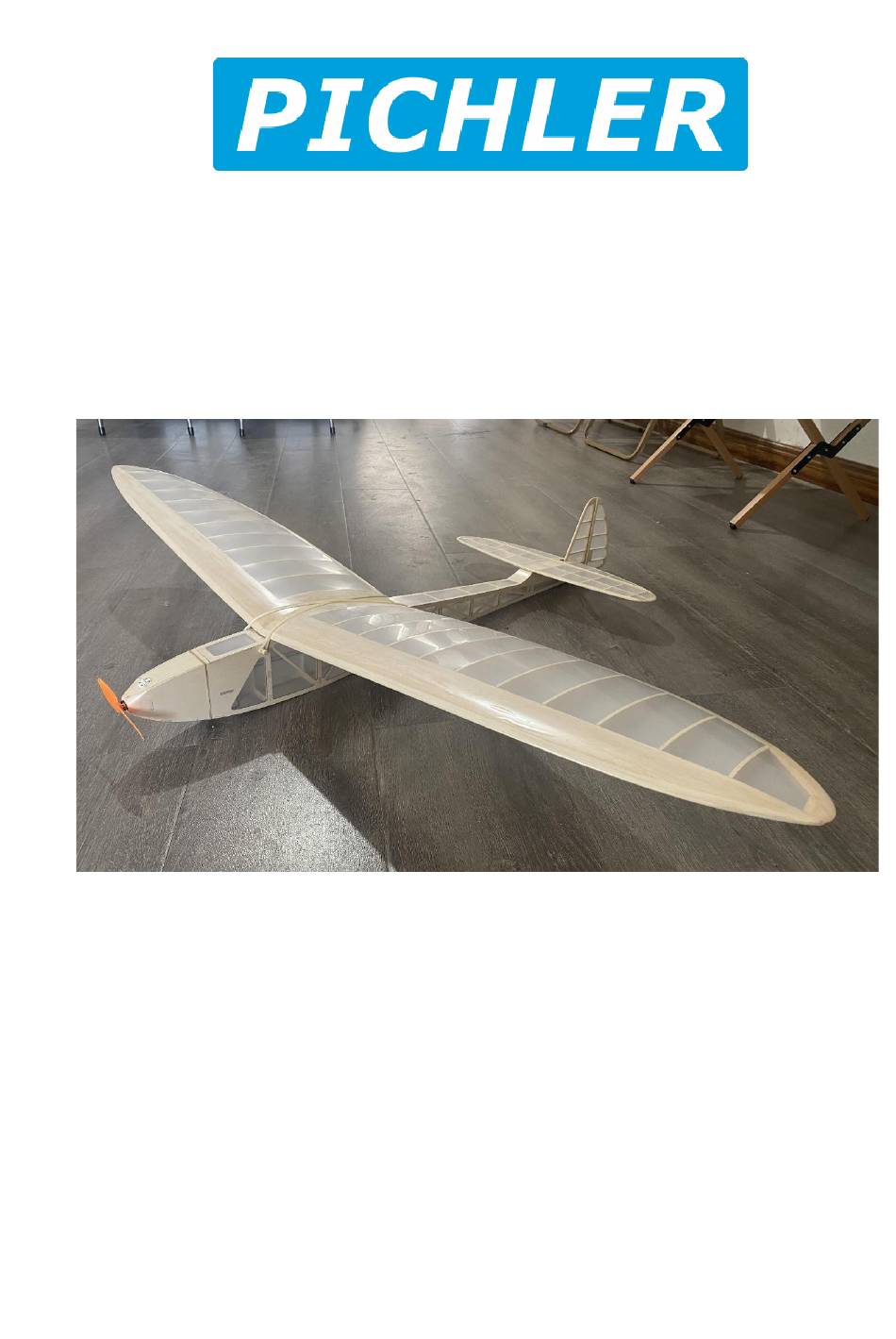

pichler MINI KOBOLD Bauanleitung
Quicklinks
MINI KOBOLD #16111
BAUANLEITUNG
Beim Mini Kobold haben wir die Bauschritte vereinfacht, ohne jedoch etwas an seinem
Erscheinungsbild zu verändern. Das Modell ist dadurch sehr anfängerfreundlich.
Technische Daten
Spannweite = 1200mm
Länge = 920mm
Abfluggewicht = 350g
Empfohlenes Zubehör:
Brushless Antriebsset Micro Kobold, #
LiPo Akku LEMONRC 350-7,4V, #15700
Bindan Propellerleim, # X3577
Schleifblock, # X5568
Fix It! Klebstoffsortiment, # C4924
Bespannpapier Japan Air
Fix It! Bügelfolie
2 Stück Servo MASTER DS708, # C8710
Verwandte Anleitungen für pichler MINI KOBOLD
Inhaltszusammenfassung für pichler MINI KOBOLD
- Seite 1 MINI KOBOLD #16111 BAUANLEITUNG Beim Mini Kobold haben wir die Bauschritte vereinfacht, ohne jedoch etwas an seinem Erscheinungsbild zu verändern. Das Modell ist dadurch sehr anfängerfreundlich. Technische Daten Spannweite = 1200mm Länge = 920mm Abfluggewicht = 350g Empfohlenes Zubehör: Brushless Antriebsset Micro Kobold, #...
- Seite 2 Stückliste Artikel Daten Anzahl Gestängeanschluss 1.8MM Gummiring 5X80MM Ruderhorn Gabelkopf M1.5 Rundstab 6X100MM Patent Scharnier Kunststoffscharnier Anlenkung Kohlefaser 1.5X750MM PVC Rohr 750MM Bauplan Anleitung Sperrholzplatte (laser-cut) 3MM.4MM A1.A11.B15 Sperrholz Balsabrettchen Balsabrettchen Balsabrettchen Balsaleiste 6X12X620MM Balsaleiste 6X6X750MM AUFBAU 1: Montieren Sie die beiden Rumpfseitenteile mit der Grundplatte. 2 Montieren Sie die abgebildeten Teile.
- Seite 3 3 Verkleben Sie die Rumpfoberseite 4 Verbauen Sie die Anlenkung 5 Verkleben Sie die linke Rumpfseite 6 Verkleben Sie nun die Rumpfunterseite 7 Montieren und verkleben Sie nun das Teil A16. 8 Attach positioning plates to both A2.A5 bulkheads.(used for positioning V-wing,step 11-12)
- Seite 4 9 Kleben Sie die Frontabdeckung (A13) und den Lukendeckel-Positionierer (A29) auf. 10 Kleben Sie Balsaplatten (A14) zwischen die Schotten A2 und A5, um den Flügeltisch fertigzustellen. 11 Kleben Sie die Motorhalterung fest. 12 Die Nase aus 3 mm starken Balsaplatten herstellen und nach dem Einbau des Motors am Rumpf befestigen.
- Seite 5 14 Gule, der horizontale Schwanztisch. 15 Montieren Sie die Flügelrippen. 16 Die Flügelhinterkante verschweißen. 17 Flügelrippen und Flügelhinterkante gezahnt. 18 Kleber B14 .
- Seite 6 19 Kleben Sie die untere Abdeckung (2 mm Balsa) auf die Vorderkante der Flügel (die obere Abdeckung ist breiter als die untere Abdeckung). 20 Die obere Abdeckung aufkleben und die Vorderkante polieren. 21 Kleben Sie den Balsastab an die Vorderkante. 2 2 Polieren Sie die Hinterkante des Flügels.
- Seite 7 25 Kleben Sie die mittlere Flügelabdeckung (2 mm Balsa) auf . 26 Vor dem Bespannen mit Folie das Servo montieren und die Flügel mit Gummibändern befestigen. 2 7 Bauen Sie das Höhenleitwerk zusammen. 28 Kleben Sie Balsaholz auf die Vorder- und Hinterkanten. 29 Flügelspitze C11 aufkleben.
- Seite 8 30 2mm Balsaplatten mittig aufkleben. 31 Höhenruder zusammenbauen und Hinterkante gemäß Zeichnungsnummer polieren. 32 Das Ruder zusammenbauen. 33 Das Seitenleitwerk montieren.
- Seite 9 34 Befestigen Sie das Höhenleitwerk und den Rumpf mit Klebstoff. Halten Sie sie waagerecht. 35 Höhenruder- und Seitenruderstangenbaugruppe. Vollansicht...
- Seite 10 Fertig. Pichler Modellbau GmbH Lauterbachstrasse 19 84307 Eggenfelden Germany service@pichler.de...
