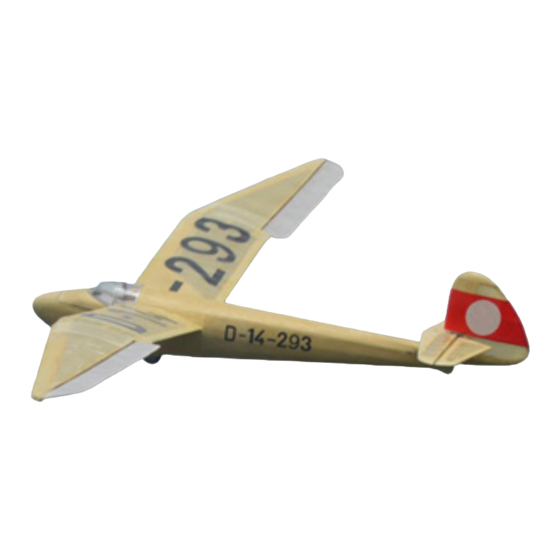

pichler Minimoa 15135 Bauanleitung

Vorschau ausblenden Andere Handbücher für Minimoa 15135:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bauhinweise:
1. Lesen Sie die Anleitung vor dem Bau einmal durch um eine Übersicht zu erhalten.
2. Prüfen Sie den Bausatz auf Vollständigkeit.
3. Halten Sie sich beim Bau des Modells genau an die Anleitung.
4. Mit einem 250-400er Sandpapier lassen sich die Lasercut Teile ideal vorschleifen.
Minimoa
Bauanleitung
Spezifikationen
Spannweite
Flügelfläche
Abfluggewicht
Rumpflänge
Maßstab
#15135
1.422mm
13,7²dm
ca. 310g
623mm
1 / 12

Werbung

loading

Verwandte Anleitungen für pichler Minimoa 15135

Inhaltszusammenfassung für pichler Minimoa 15135

  • Seite 1 Minimoa #15135 Bauanleitung Spezifikationen Spannweite 1.422mm Flügelfläche 13,7²dm Abfluggewicht ca. 310g Rumpflänge 623mm Maßstab 1 / 12 Bauhinweise: 1. Lesen Sie die Anleitung vor dem Bau einmal durch um eine Übersicht zu erhalten. 2. Prüfen Sie den Bausatz auf Vollständigkeit. 3.

  • Seite 2: Empfohlenes Sonderzubehör

    Lieferumfang Hardware Holzplatten PVC Haube (vorne) 1.5mm Balsa PVC Haube (hinten) 1mm Balsa 6mm PVC Rohr 2.5mm Balsa 4mm PVC Rohr 1mm Sperrholz Kunststoff-Scharnier 1.5mm Sperrholz Mini-Papier-Scharnier 1mm Paulownia Schrauben M2x20 Diverses Schrauben M1.6x5 Schrauben M1.78x8 1:1 Bauplan M2 Muttern M2 Zahnmuttern 0.8mm Stahl-Schubstange Empfohlenes Sonderzubehör:...
  • Seite 3 1. Leitwerk Achten Sie darauf, dass die Rippen genau Senkrecht sind.
  • Seite 4 1. Leitwerk R4 und R6 bestehen aus 2.5mm Balsa!
  • Seite 5 1. Leitwerk Außenseite mit Wasser anfeuchten. 1,5x1,5mm Balsa-Streifen R4 und R6 bestehen aus 1.0mm Balsa! Das Holz vorübergehend mit Tape befestigen.
  • Seite 6 1. Leitwerk Die Kanten vorsichtig abschleifen. Die Lücken mit etwas übrigem Holz füllen. Die Kanten vorsichtig abschleifen.
  • Seite 7 1. Leitwerk Die Kanten vorsichtig abschleifen. Notizen: ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________...
  • Seite 8 2. Höhenruder ACHTUNG: Seite A in der Abbildung sollte unten angebracht sein. Die Abb. ist fehlerhaft. Achten Sie darauf, dass die Rippen genau Senkrecht sind.
  • Seite 9 2. Höhenruder...
  • Seite 10 2. Höhenruder Die Lücken mit etwas übrigem Holz füllen. Die Kanten vorsichtig abschleifen.
  • Seite 11 2. Höhenruder Achten Sie darauf, dass die Rippen genau Senkrecht sind.
  • Seite 12 2. Höhenruder Für beide Seiten die gleiche Methode anwenden.
  • Seite 13 2. Höhenruder Die Ränder vorsichtig zuschleifen. Schneiden und biegen Sie den Draht vorsichtig wie abgebildet. 1mm Stahldraht Papier-Scharnier...
  • Seite 14 2. Höhenruder Notizen: ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________...
  • Seite 15 3. Rumpf Achten Sie darauf die Teile sehr genau im korrekten Winkel anzubringen.
  • Seite 16 3. Rumpf 1.5x1.5mm Balsa Streifen...
  • Seite 17 3. Rumpf Gleiche Bauweise für beide Seiten.
  • Seite 18 3. Rumpf M2 Zahnmuttern mit Wasser befeuchten Papierklebeband Klebe-Tipp: Benutzen Sie CA-Kleber für die Kanten. Für die restlichen Teile ist Latex-Kleber zu emp- fehlen. Benutzen Sie nicht überflüssig viel CA-Kleber! mit Wasser befeuchten...
  • Seite 19 3. Rumpf Überschüss vorsichtig abschneiden 2x PVC Schlauch 6mm FR-2 = Außenseite...
  • Seite 20 3. Rumpf Gleiche Bauweise für beide Seiten. FR19 = Außenseite...
  • Seite 21 3. Rumpf Klebe-Tipp: Benutzen Sie CA-Kleber nur für die Enden der Streifen, sowie für den Kontakt an den anderen Rumpfteilen. Für die Verbindung zwischen den einzelnen Streifen benutzen Sie Latex-Kleber...
  • Seite 22 3. Rumpf Benutzen Sie Papier-Klebestreifen solange der Kleber trocknet.
  • Seite 23 3. Rumpf Schleifen Sie den Rumpf sorgfältig Lücken auffüllen 1x2.5mm Balsa Streifen. Diese müssen aus dem übri- gen Holz geschnitten werden. markieren...
  • Seite 24 3. Rumpf Achtung! Überschuss vorsichtig abtrennen Die Kanten vorsichtig schleifen Mit Wasser anfeuchten...
  • Seite 25 3. Rumpf Die Kanten vorsichtig schleifen...
  • Seite 26 3. Rumpf Glatt schleifen Die Kabinenhaube einpassen Zu dieser Form zurechtschleifen...
  • Seite 27 3. Rumpf Notizen: ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________...
  • Seite 28 4. Tragflächen-Mittelstück diese Halbrippe ist geneigt 4.5x1mm Balsa-Streifen In diesem Schritt R6 und R7 nocht nicht verbauen! 1.5x1.5mm Balsa-Streifen diese Halbrippe ist geneigt...
  • Seite 29 4. Tragflächen-Mittelstück PVC Rohr 6.0mm PVC Rohr 4.0mm Bevor Sie die PVC Rohre einbauen feilen Sie die Außenstellen mit feinem Sandpapier.
  • Seite 30 4. Tragflächen-Mittelstück 2x1mm Balsa-Streifen Gleiche Methode für die Rückseite Vorsichtig mit Sandpapier schleifen...
  • Seite 31 5. Tragflächen-Außen Überlappen Sie R8 mit R9 1.5x1.5 Balsa-Streifen 1.5x1.5 Balsa-Streifen 1.5x1.5 Balsa-Streifen...
  • Seite 32 5. Tragflächen-Außen WS-1 mit WS-2 überlappen...
  • Seite 33 5. Tragflächen-Außen Schrägen Sie die Enden des Holzes ab...
  • Seite 34 5. Tragflächen-Außen Befeuchten Sie die Außenseite des Holzes Benutzen Sie zur Begradigung während der Kleber trocknet ein flaches, gleichmäßiges Gewicht um die Teile in Position zu behalten. 1x2mm Balsa-Streifen Die Unterseite ebenfalls auf diese Weise behandeln...
  • Seite 35 5. Tragflächen-Außen...
  • Seite 36 5. Tragflächen-Außen Benutzen Sie Kreppband um die Mittellinie zu markieren Schleifen Sie die Bauteile wie im Bild gezeigt in Form 1.5x1.5 Balsa-Streifen...
  • Seite 37 5. Tragflächen-Außen Kunststoff-Scharnier Schleifen Sie die Verbinder vor dem Einbau glatt...
  • Seite 38 6. Zubehör-Einbau Achtung: Bevor Sie die Tragflächen bespannen, sollten Sie vorab die Servos verbauen! Entfernen Sie vorsichtig die Abdeckungen Gabelkopfadapter M1.6x5 Schraube Schubstange 0.8mm Fixieren Sie die übrigens zwei Teile mit CA-Kleber 1mm Carbon-Stange, 500mm Schrumpfschlauch Schubstange 0.8mm...
  • Seite 39 Den Rohbau des Modells haben Sie nun fertiggestellt. Für die Bespannung empfehlen wir JAPAN Air Bespannpapier aus unserem Shop. www.pichler.de Auf der Artikelseite finden Sie ebenfalls eine Anleitung wie Sie das Modell optimal bespannen können. Pichler MODELLBAU GmbH Lauterbachstr. 19 | 84307 | Eggenfelden 08721/508266-0 | mail@pichler.de...
  • Seite 40 Bei fehlenden Teilen verweisen Sie bitte auf folgende Abbildungen: Pichler MODELLBAU GmbH Lauterbachstr. 19 | 84307 | Eggenfelden 08721/508266-0 | mail@pichler.de...
