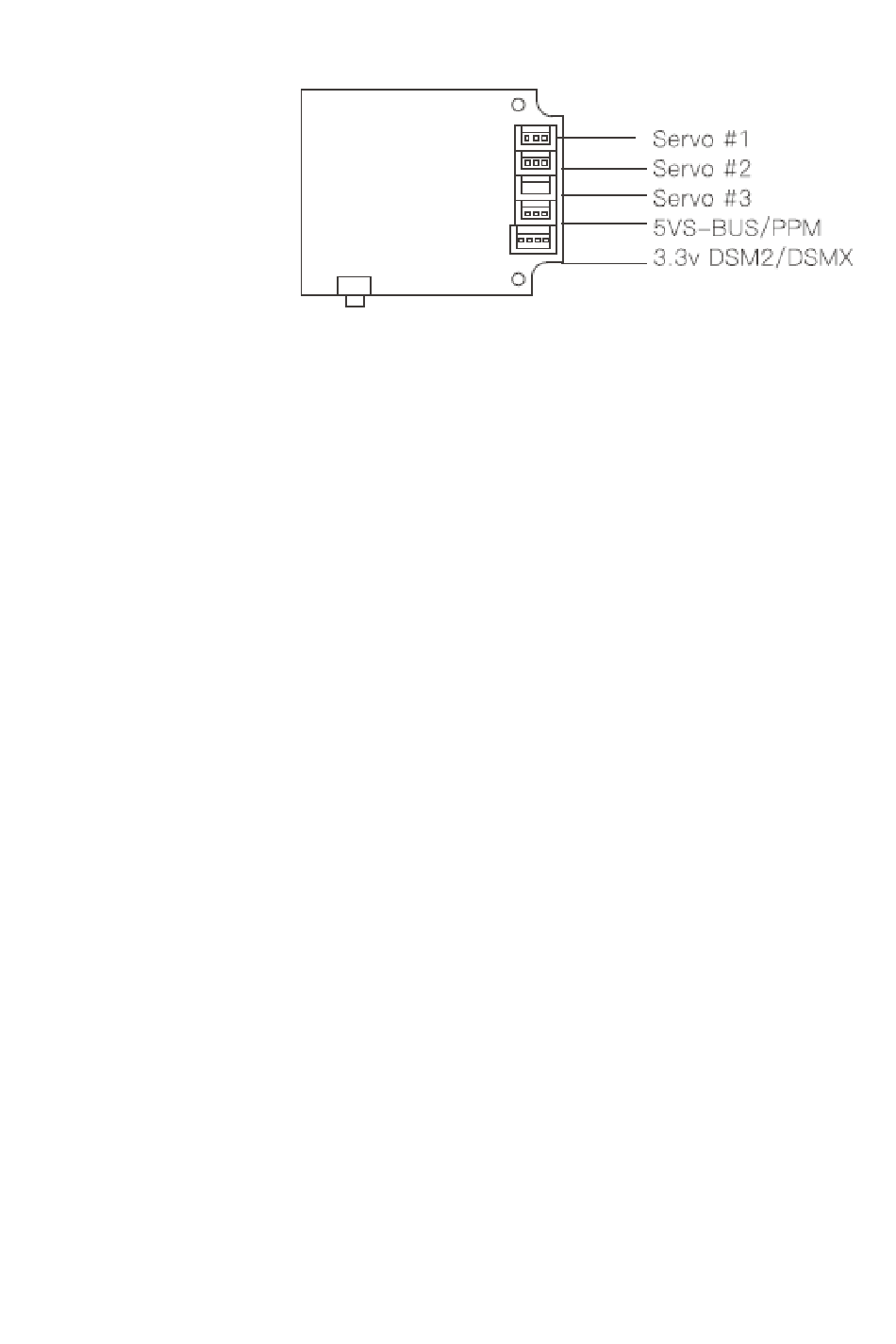

10. Empfänger-Diagramm
Empfänger Modul/ Einheit
Der 120X ist Standard mit dem Futaba S-FHSS Protokoll versehen,
kann aber auch mit vorhandenen Fernsteuerung gebunden und geflogen werden.
Der Empfänger verfügt über einen 3.3V DSM2/DSMX Satelliten- und über ein 5V
S-BUS /PPV - Anschluss.
Voreingestellte Parameter:
Der Stability Mode ist Standard auf Kanal 5 zugewiesen.
Bei Spektrum-Sender ist es der Schalter D.
Der 3D Mode ist Standard auf Kanal 6 zugewiesen.
Bei Spektrum-Sender ist es der Schalter B.
Der Throttle Hold / Gas aus Schalter muss je nach Fernsteuerung eingestellt werden.
Spektrum Satelliten müssen erst mit einem anderen Empfänger gebunden werden.
Dann den Satelliten mit dem 120X verbinden.
In der Fernsteuerung die Pitch-Kurve und Throttle Kurve einstellen wie in der Tabelle zu sehen
und den GAS aus Schalter / Throttle Hold aktivieren. Die Schalter für 3D Mode Stability Mode
sind voreingestellt.
Die Einstellungen für das Binden mit S-Bus (Graupner Jeti und FrSky) müssen den Fernsteue-
rungen der Hersteller entnommen werden.
