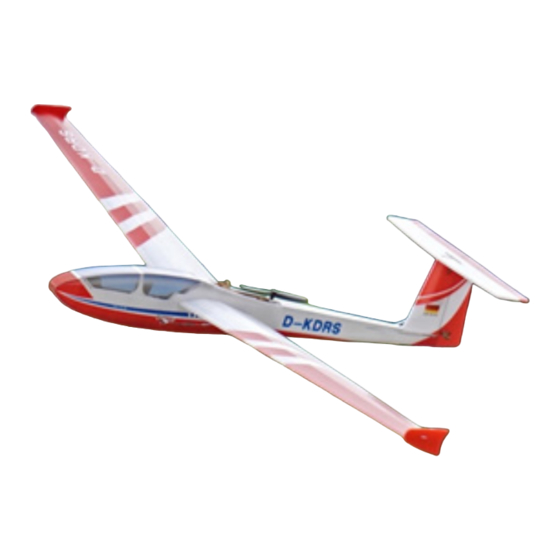

ASG-32 Segler
#15149

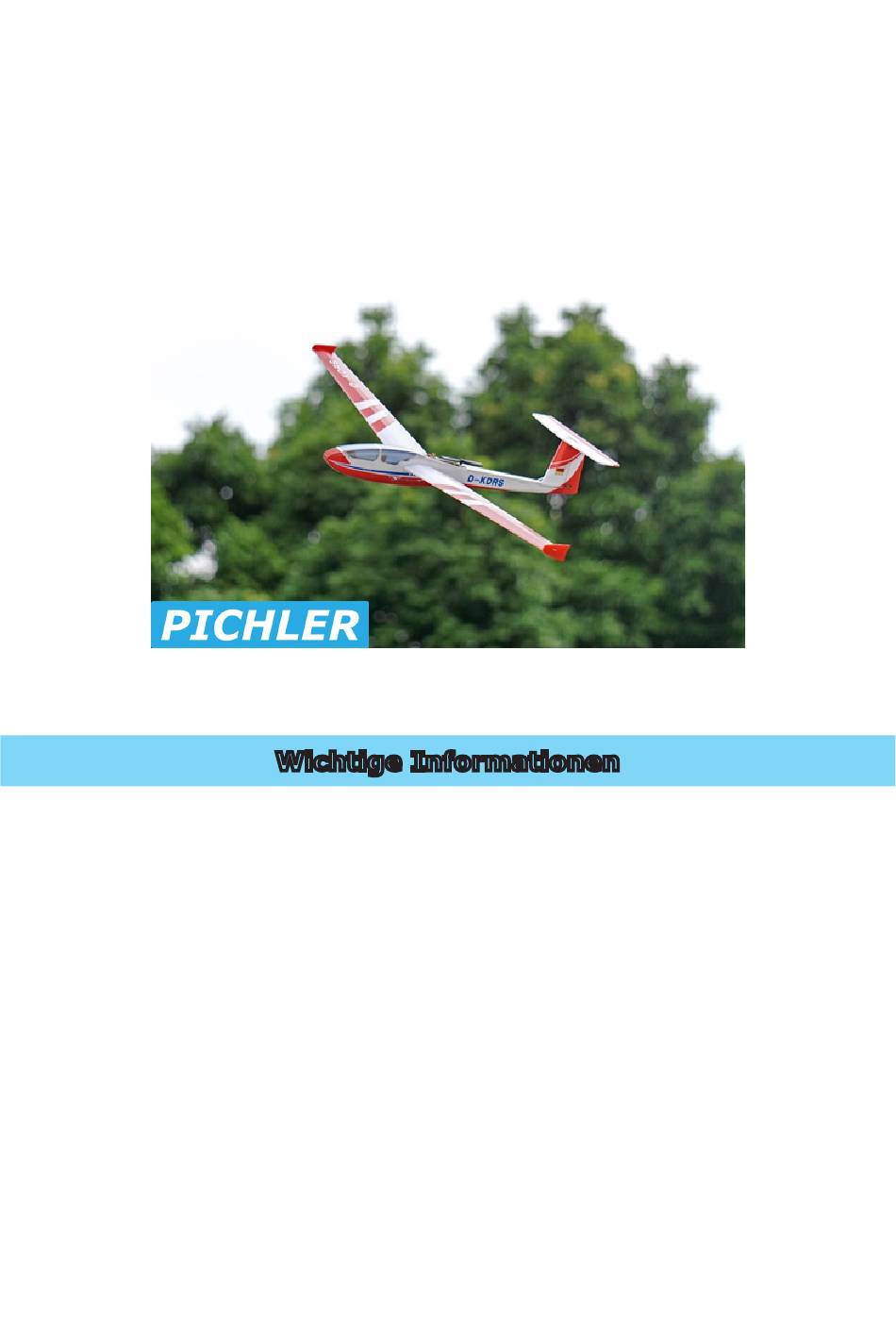

Bauanleitung
Wichtige Informationen
Stellen Sie sicher, dass die Klebestellen immer komplett
getrocknet sind bevor Sie mit dem Bau fortfahren.
Benutzen Sie keine offenen Flammen für die Verwendung des
Schrumpfschlauches. Ein Lötkolben bietet sich dafür am besten
an.
Schneiden Sie überschüssiges Material immer mit einem Messer
ab. Vermeiden Sie es diese abzureißen.
Werbung
Verwandte Anleitungen für pichler ASG-32 Segler
Inhaltszusammenfassung für pichler ASG-32 Segler
- Seite 1 ASG-32 Segler #15149 Bauanleitung Wichtige Informationen Stellen Sie sicher, dass die Klebestellen immer komplett getrocknet sind bevor Sie mit dem Bau fortfahren. Benutzen Sie keine offenen Flammen für die Verwendung des Schrumpfschlauches. Ein Lötkolben bietet sich dafür am besten Schneiden Sie überschüssiges Material immer mit einem Messer...
- Seite 2 1. Rumpf-Innenaufbau Verkleben Sie die Einzelteile wie abgebildet.
- Seite 3 Benutzen Sie zur Befestigung M1.2x6mm Schrauben. Achten Sie dar- auf, dass sich der Kopf der Motorbefestigung frei bewegen lässt. Falls nötig können Sie die Bauteile etwas schleifen um eine bessere Bewegung zu ermöglichen. Schrauben Sie eine weitere M1.2x6mm Schraube von der rechten Seite für die Kabelführung ein wie auf der Abbildung zu sehen.
- Seite 4 Verbauen Sie den Empfänger. Verbinden Sie die Kabel von Servos und Motor und verbinden Sie den Empfänger mit dem Strom um die Komponenten zu testen. Achten Sie besonders drauf, dass die Drehrichtung des Motor stimmt. 2. Rumpf Verbinden Sie den Innenaufbau des Rumpfes mit der rechten Hälfte des Rumpfes.
- Seite 5 Benutzen Sie ein Kohlefaserstäbchen um durch die vorgeschnittenen Linien zu ritzen. Kleben Sie wie abgebildet die Streifen an die rechte Hälfte des Rumpfes. Sie können die Teile vor Anbringung leicht zurecht biegen. Halten Sie unbedingt die alphabetische Reihenfolge beim Kleben ein.
- Seite 6 Verlegen Sie die Leitungen entsprechend der Abbildung im Rumpf und durch die Öffnungen am Rumpfende. (siehe Abb.)
- Seite 7 Verkleben Sie das Ende des Kanals wie abgebildet. Verlegen Sie die Kanäle in der linken Rumpfhälfte wie abgebildet. Achten sie darauf, wie in der Abb. die 30mm Abstand einzuhalten! Kleben Sie die Kabelführung wie abgebildet ein.
- Seite 8 Die beiden Enden der Röhrchen kommen mit etwa 5mm Restlänge aus dem Rumpf. Schließen Sie nun den Rumpf und verkleben Sie die Teile.
- Seite 9 Verbauen Sie die Ruderhörner wie abgebildet. Das Höhenruder ist speziell geformt und sollte zum Ende des Modells zeigen. Schneiden sie vier 5mm lange Stücke Schrumpfschlauch ab und verbinden Sie damit die Clips mit den Schubdrähten.
- Seite 10 Führen Sie die Stahldrähte durch die Röhrchen. Der längere Draht ist für das Höhenruder, der andere für das Seitenruder. Befestigen Sie die weiteren Kleinteile wie abgebildet. Befestigen Sie die weiteren Kleinteile wie abgebildet.
- Seite 11 Verbinden Sie die Schubstange mit dem Servo 3. Endmontage Schneiden Sie der Verbindungspunkte an der Kabinenhaube ab, damit diese nach vorne aufgeklappt werden kann. 2x Magnet | 2x Magnethalterung...
- Seite 12 Kleben Sie die Magnete in die Halterungen ein. Kleben Sie die Magnete in die Halterungen ein. Kleben Sie die Magnete wie in der Abbildung fest.
- Seite 13 Benutzen Sie einen Kohlefaserstab um durch die vorgeschnittenen Schlitze zu ritzen. Befestigen Sie die Flügel und die Flügelspitzen. Verbauen Sie die 250mm Kohlefaserstäbe in den Tragflächen.
- Seite 14 Fliegen Sie beim Erstflug am besten über weichem Boden wie z.B. Wiesen. Die Geschwindigkeit des Gleiters ist relativ schnell und der Flugradius relativ groß, vermeiden Sie also enge Umgebungen. Pichler MODELLBAU GmbH Lauterbachstraße 19 - 84307 Eggenfelden 08721/508266-0 | mail@pichler.de...
