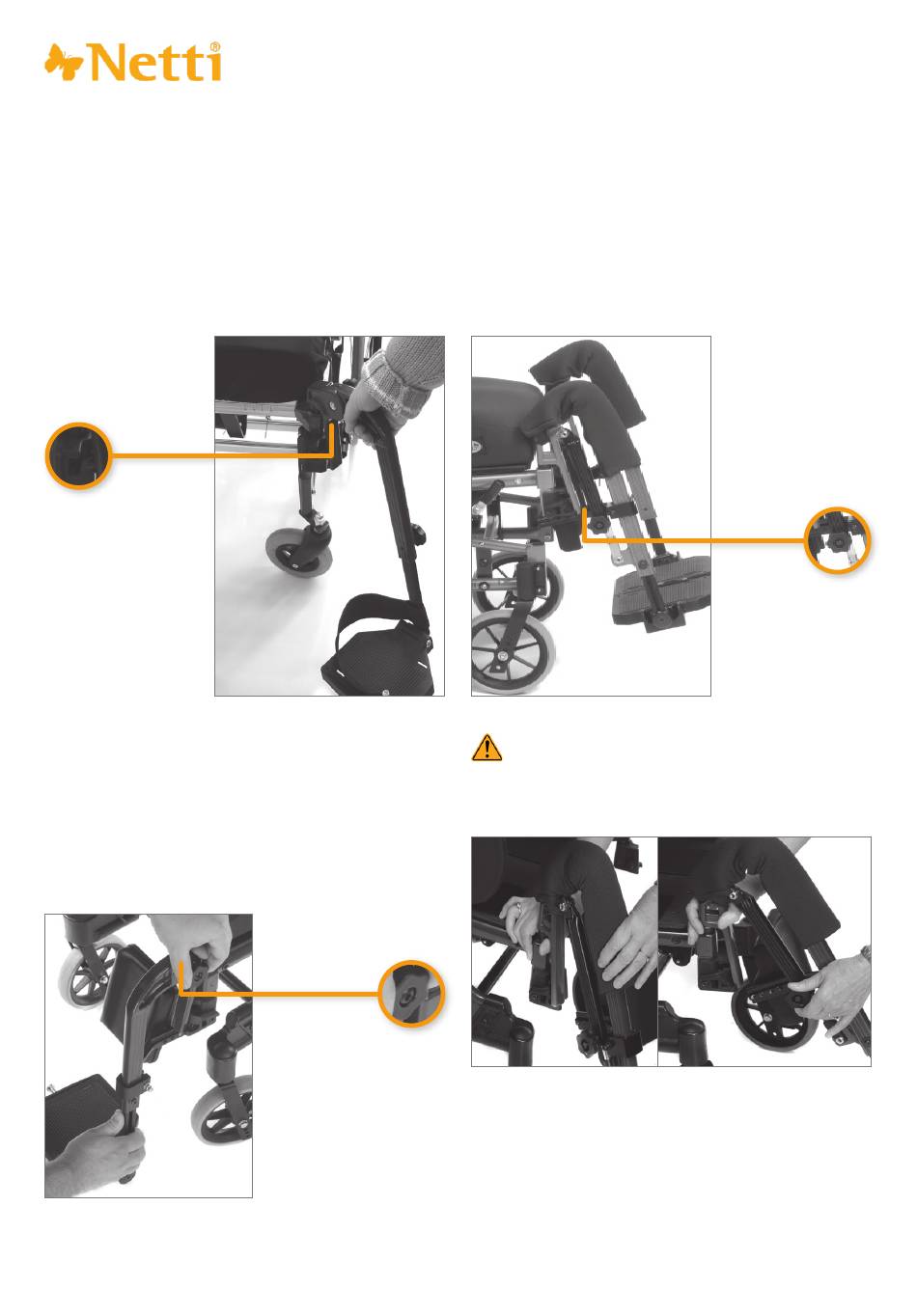

BEINSTÜTZEN MONTIEREN
• Montieren Sie die Beinstütze, indem Sie die
Oberseite der gebogenen Stange festhalten.
• Halten Sie sie in einem Winkel von ca. 20° vom
Seitenrahmen nach außen gedreht.
• Stecken Sie sie in die schwarze
Kunststoffverriegelung für die Beinstütze.
• Schwenken und nach unten drücken.
Winkelverstellung der Universal-Beinstütze
Der Winkel der Beinstütze kann mit dem Sterngriff in
der Mitte des Gelenkpunktes verstellt werden.
• Durch Lösen dieses Sterngriffes lässt sich
die Beinstütze auf den gewünschten Winkel
einstellen.
• Arretieren Sie den Winkel durch Anziehen des
Sterngriffes.
20
My-Netti.de
Montage der winkelverstellbaren Beinstütze
Der Winkel der Beinstütze kann mit dem Sterngriff
verstellt werden.
• Durch Lösen dieses Sterngriffes lässt sich
die Beinstütze auf den gewünschten Winkel
einstellen.
• Arretieren Sie den Winkel durch Anziehen des
Sterngriffes.
Quetschgefahr.
Beim Verstellen des Beinstützenwinkels nicht
mit den Fingern in den Verstellmechanismus
zwischen die sich bewegenden Teile greifen.
Länge der Beinstütze einstellen
• Die Schraube (A, Abb. nächste Seite, lösen, damit
sich das Verstellrohr bewegt.
• Die Fußplatte in die gewünschte Höhe/Position
stellen und die Schraube festziehen.
Sprache: Deutsch Version: 2022-03
