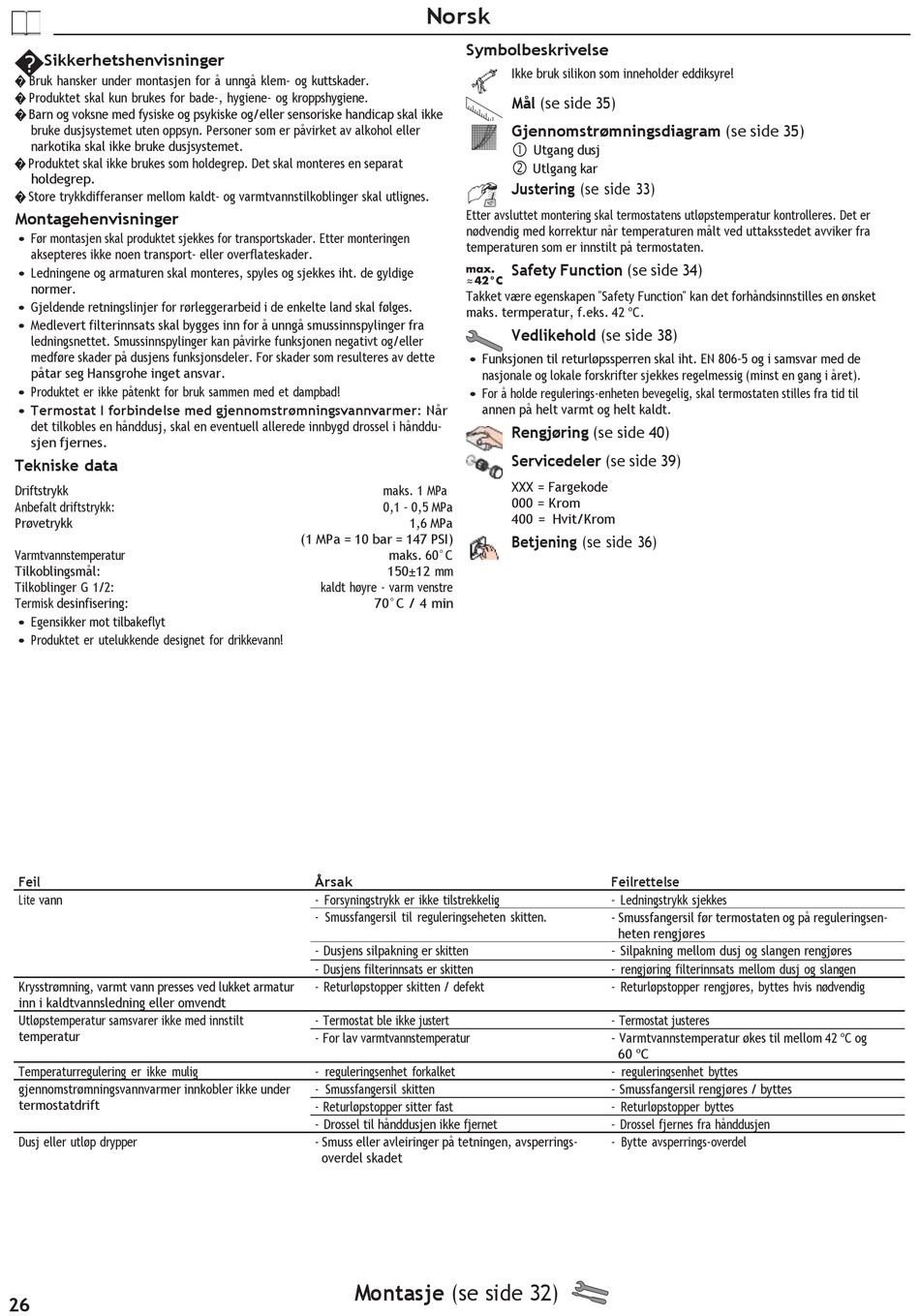

Tekniske Data - HANSGROHE ShowerTablet 350 13102000 Gebrauchsanleitung, Montageanleitung

�
Sikkerhetshenvisninger
� Bruk hansker under montasjen for å unngå klem- og kuttskader.
� Produktet skal kun brukes for bade-, hygiene- og kroppshygiene.
� Barn og voksne med fysiske og psykiske og/eller sensoriske handicap skal ikke
bruke dusjsystemet uten oppsyn. Personer som er påvirket av alkohol eller
narkotika skal ikke bruke dusjsystemet.
� Produktet skal ikke brukes som holdegrep. Det skal monteres en separat
holdegrep.
� Store trykkdifferanser mellom kaldt- og varmtvannstilkoblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportskader. Etter monteringen
aksepteres ikke noen transport- eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og sjekkes iht. de gyldige
normer.
• Gjeldende retningslinjer for rørleggerarbeid i de enkelte land skal følges.
• Medlevert filterinnsats skal bygges inn for å unngå smussinnspylinger fra
ledningsnettet. Smussinnspylinger kan påvirke funksjonen negativt og/eller
medføre skader på dusjens funksjonsdeler. For skader som resulteres av dette
påtar seg Hansgrohe inget ansvar.
• Produktet er ikke påtenkt for bruk sammen med et dampbad!
• Termostat I forbindelse med gjennomstrømningsvannvarmer: Når
det tilkobles en hånddusj, skal en eventuell allerede innbygd drossel i hånddu-
sjen fjernes.

Tekniske data

Driftstrykk
Anbefalt driftstrykk:
Prøvetrykk
Varmtvannstemperatur
Tilkoblingsmål:
Tilkoblinger G 1/2:
Termisk desinfisering:
• Egensikker mot tilbakeflyt
• Produktet er utelukkende designet for drikkevann!
Feil
Lite vann
Krysstrømning, varmt vann presses ved lukket armatur
inn i kaldtvannsledning eller omvendt
Utløpstemperatur samsvarer ikke med innstilt
temperatur
Temperaturregulering er ikke mulig
gjennomstrømningsvannvarmer innkobler ikke under
termostatdrift
Dusj eller utløp drypper
26
Norsk
Symbolbeskrivelse
Etter avsluttet montering skal termostatens utløpstemperatur kontrolleres. Det er
nødvendig med korrektur når temperaturen målt ved uttaksstedet avviker fra
temperaturen som er innstilt på termostaten.
Takket være egenskapen "Safety Function" kan det forhåndsinnstilles en ønsket
maks. termperatur, f.eks. 42 ºC.
• Funksjonen til returløpssperren skal iht. EN 806-5 og i samsvar med de
• For å holde regulerings-enheten bevegelig, skal termostaten stilles fra tid til
maks. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
maks. 60°C
150±12 mm
kaldt høyre - varm venstre
70°C / 4 min
Årsak
- Forsyningstrykk er ikke tilstrekkelig
- Smussfangersil til reguleringseheten skitten.
- Dusjens silpakning er skitten
- Dusjens filterinnsats er skitten
- Returløpstopper skitten / defekt
- Termostat ble ikke justert
- For lav varmtvannstemperatur
- reguleringsenhet forkalket
- Smussfangersil skitten
- Returløpstopper sitter fast
- Drossel til hånddusjen ikke fjernet
- Smuss eller avleiringer på tetningen, avsperrings-
overdel skadet
Montasje (se side 32)
Ikke bruk silikon som inneholder eddiksyre!
Mål (se side 35)
Gjennomstrømningsdiagram (se side 35)

Utgang dusj

Utlgang kar
Justering (se side 33)
Safety Function (se side 34)
Vedlikehold (se side 38)
nasjonale og lokale forskrifter sjekkes regelmessig (minst en gang i året).
annen på helt varmt og helt kaldt.
Rengjøring (se side 40)
Servicedeler (se side 39)
XXX = Fargekode
000 = Krom
400 = Hvit/Krom
Betjening (se side 36)
Feilrettelse
- Ledningstrykk sjekkes
- Smussfangersil før termostaten og på reguleringsen-
heten rengjøres
- Silpakning mellom dusj og slangen rengjøres
- rengjøring filterinnsats mellom dusj og slangen
- Returløpstopper rengjøres, byttes hvis nødvendig
- Termostat justeres
- Varmtvannstemperatur økes til mellom 42 ºC og
60 ºC
- reguleringsenhet byttes
- Smussfangersil rengjøres / byttes
- Returløpstopper byttes
- Drossel fjernes fra hånddusjen
- Bytte avsperrings-overdel
