3. Führen Sie das Netzanschlusskabel (3) und weitere
Netzanschlusskabel (230V) (4) durch die mittlere Gerä-
teöffnung in das Produkt.
4. Führen Sie das eBUS-Kabel (1) und weitere Nieder-
volt-Anschlusskabel (24V) (2) durch die linke Geräte-
öffnung in das Produkt.
1
5. Führen Sie die Netzanschlusskabel durch die Zugent-
lastung (1) zu den Klemmen der Netzanschluss-Leiter-
platte.
6. Schließen Sie das Netzanschlusskabel an die entspre-
chenden Klemmen an.
7. Fixieren Sie die Netzanschlusskabel in den Zugentlas-
tungen.
6.7

Stromversorgung herstellen, 1~/230V

▶
Ermitteln Sie die Anschlussart:
Fall
EVU-Sperre nicht vorgesehen
EVU-Sperre vorgesehen, Abschal-
tung über Anschluss S21
EVU-Sperre vorgesehen, Abschal-
tung über Trennschütz

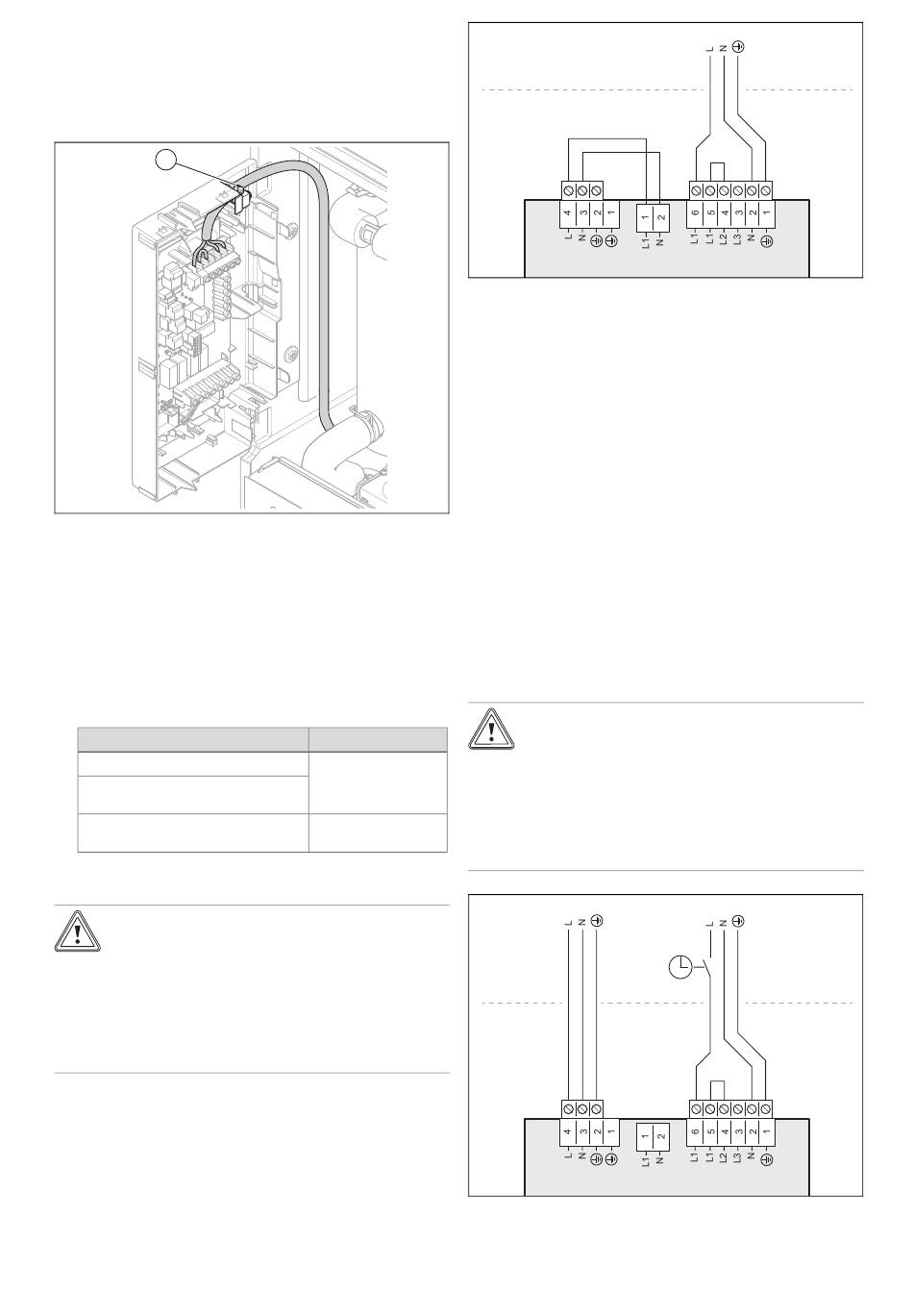

6.7.1 1~/230V einfache Stromversorgung
Vorsicht!
Risiko von Sachschäden durch zu hohe
Anschlussspannung!
Bei zu hohen Netzspannungen können Elek-
tronikkomponenten zerstört werden.
▶
Stellen Sie sicher, dass die Netzspannung
im zugelassenen Bereich liegt.
32
1.
2.
3.
4.
5.
6.
7.
6.7.2
Anschlussart
einfache Stromver-
sorgung
zweifache Stromver-
sorgung
1.
X311 X310
Installieren Sie für das Produkt einen eigenen Fehler-
strom-Schutzschalter Typ B.
Beachten Sie die Angaben auf dem Aufkleber am
Schaltkasten.
Verwenden Sie ein 3-poliges Netzanschlusskabel
mit einem Leitungsquerschnitt von 4 mm
Temperaturbeständigkeit von 90 °C.
–
Beachten Sie bei der Verwendung eines anderen
Kabels für den Festanschluss als dem im Liefer-
umfang enthaltenen, dass handelsübliche Netzan-
schlusskabel in der Regel nicht ausreichend tempe-
raturbeständig sind.
Entfernen Sie den Kabelmantel auf 30 mm.
Schließen Sie das Netzanschlusskabel, wie dargestellt,
an L1, N, PE an.
Befestigen Sie das Kabel mit der Zugentlastungs-
klemme.
Beachten Sie die Hinweise zum Anschluss einer 2-
Tarif-Versorgung, siehe (→ Kapitel 6.4).
1~/230V zweifache Stromversorgung
Vorsicht!
Risiko von Sachschäden durch zu hohe
Anschlussspannung!
Bei zu hohen Netzspannungen können Elek-
tronikkomponenten zerstört werden.
▶
Stellen Sie sicher, dass die Netzspannung
im zugelassenen Bereich liegt.
X311 X310
Installieren Sie für das Produkt einen eigenen Fehler-
strom-Schutzschalter Typ B.
Installations- und Wartungsanleitung 0020253223_04
X300
2
und einer
X300
