Überzeugen Sie sich vor Arbeitsbeginn davon, dass die vorgeschriebenen Körperschutz-
mittel am Arbeitsplatz verfügbar sind.
VORSICHT!
Verunreinigte, unter Umständen kontaminierte Körperschutzmittel können Erkrankungen
auslösen. Reinigen Sie sie nach jeder Verwendung und einmal wöchentlich.
2

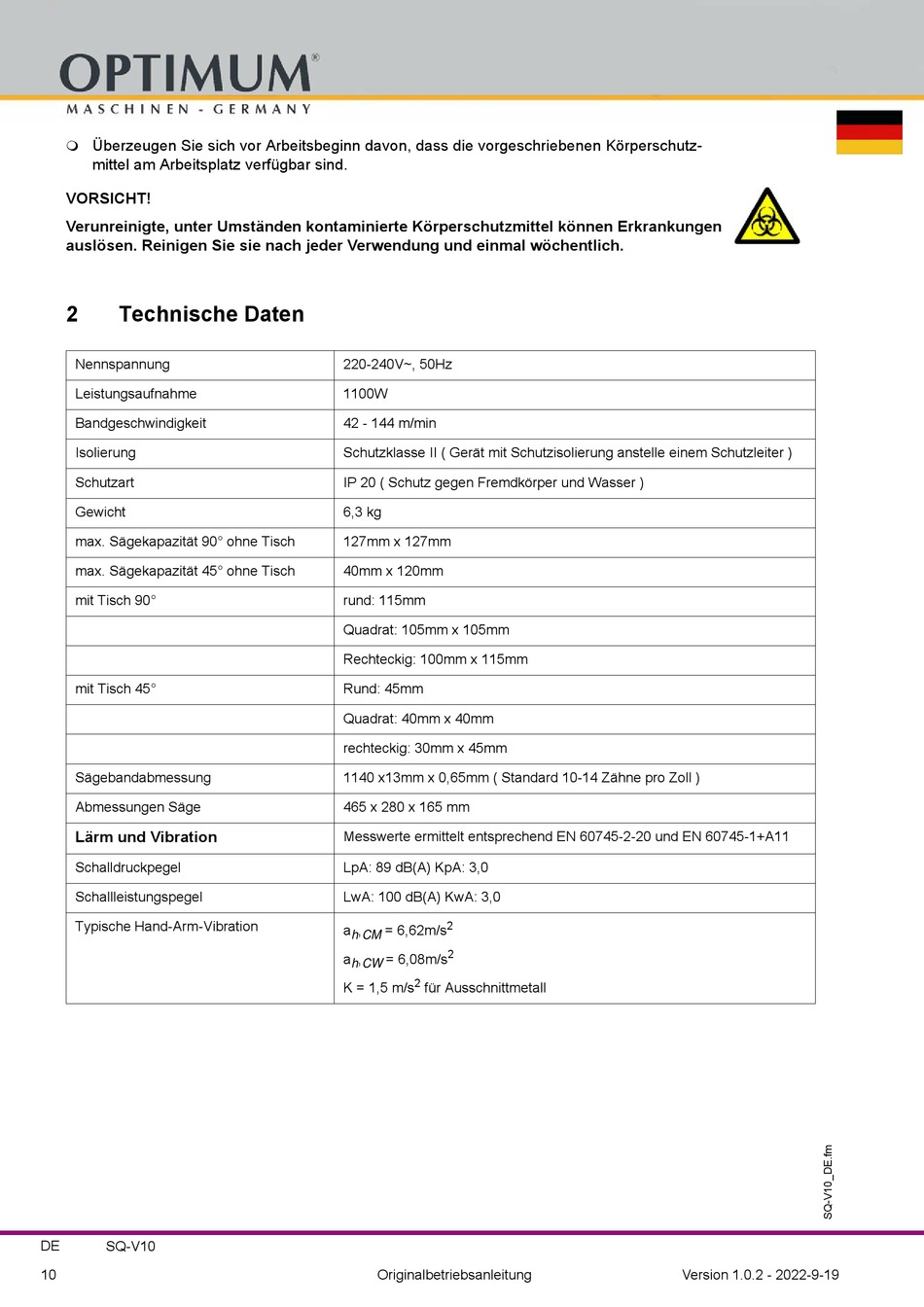

Technische Daten
Nennspannung
Leistungsaufnahme
Bandgeschwindigkeit
Isolierung
Schutzart
Gewicht
max. Sägekapazität 90° ohne Tisch
max. Sägekapazität 45° ohne Tisch
mit Tisch 90°
mit Tisch 45°
Sägebandabmessung
Abmessungen Säge
Lärm und Vibration
Schalldruckpegel
Schallleistungspegel
Typische Hand-Arm-Vibration
DE
SQ-V10
10
220-240V~, 50Hz
1100W
42 - 144 m/min
Schutzklasse II ( Gerät mit Schutzisolierung anstelle einem Schutzleiter )
IP 20 ( Schutz gegen Fremdkörper und Wasser )
6,3 kg
127mm x 127mm
40mm x 120mm
rund: 115mm
Quadrat: 105mm x 105mm
Rechteckig: 100mm x 115mm
Rund: 45mm
Quadrat: 40mm x 40mm
rechteckig: 30mm x 45mm
1140 x13mm x 0,65mm ( Standard 10-14 Zähne pro Zoll )
465 x 280 x 165 mm
Messwerte ermittelt entsprechend EN 60745-2-20 und EN 60745-1+A11
LpA: 89 dB(A) KpA: 3,0
LwA: 100 dB(A) KwA: 3,0
2
a
,
= 6,62m/s
h
CM
2
a
,
= 6,08m/s
h
CW
2
K = 1,5 m/s
für Ausschnittmetall
Originalbetriebsanleitung
Version 1.0.2 - 2022-9-19
