Montage

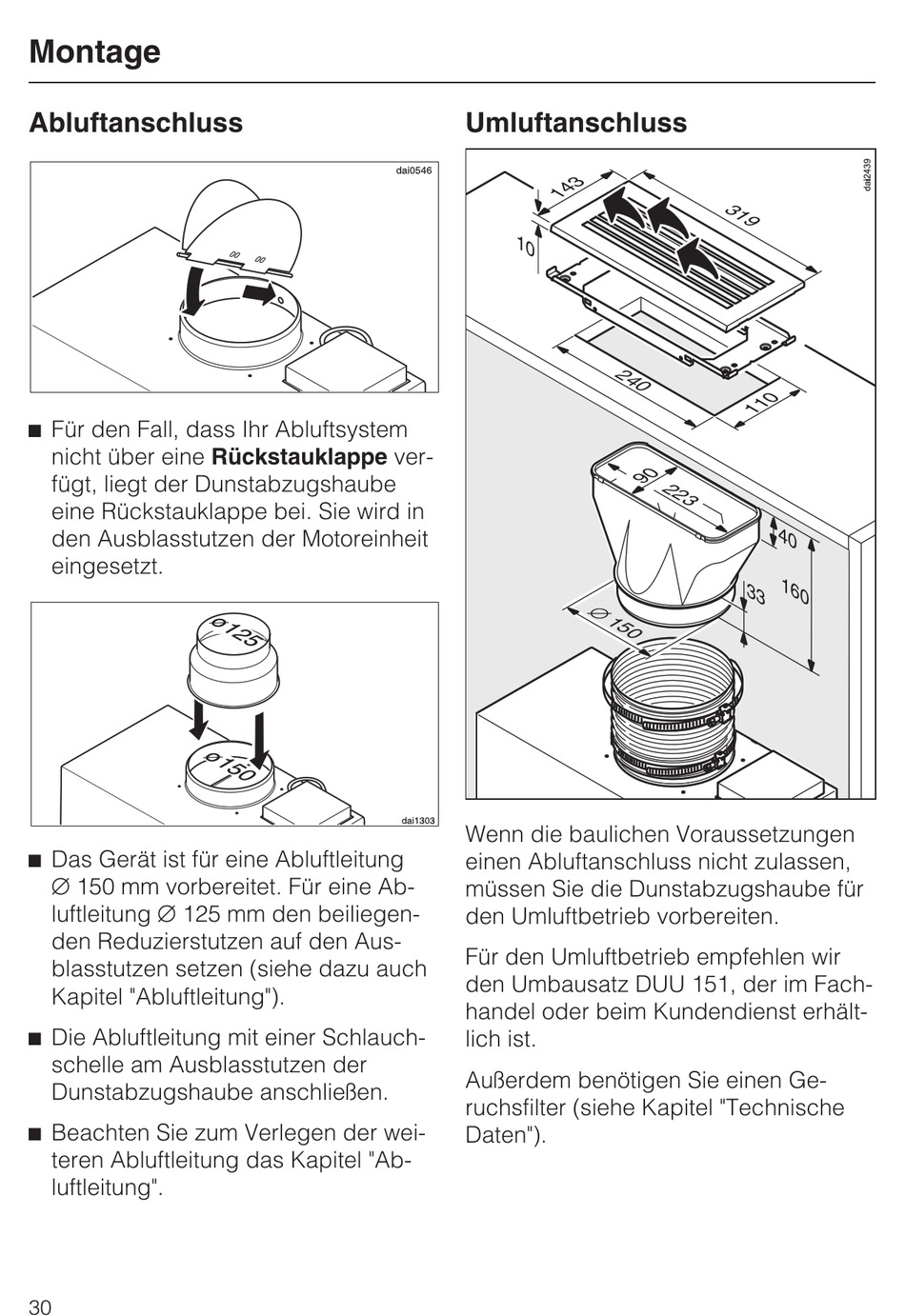

Abluftanschluss
^ Für den Fall, dass Ihr Abluftsystem
nicht über eine Rückstauklappe ver-
fügt, liegt der Dunstabzugshaube
eine Rückstauklappe bei. Sie wird in
den Ausblasstutzen der Motoreinheit
eingesetzt.
^ Das Gerät ist für eine Abluftleitung
C 150 mm vorbereitet. Für eine Ab-
luftleitung C 125 mm den beiliegen-
den Reduzierstutzen auf den Aus-
blasstutzen setzen (siehe dazu auch
Kapitel "Abluftleitung").
^ Die Abluftleitung mit einer Schlauch-
schelle am Ausblasstutzen der
Dunstabzugshaube anschließen.
^ Beachten Sie zum Verlegen der wei-
teren Abluftleitung das Kapitel "Ab-
luftleitung".
30
Umluftanschluss
1 0
Wenn die baulichen Voraussetzungen
einen Abluftanschluss nicht zulassen,
müssen Sie die Dunstabzugshaube für
den Umluftbetrieb vorbereiten.
Für den Umluftbetrieb empfehlen wir
den Umbausatz DUU 151, der im Fach-
handel oder beim Kundendienst erhält-
lich ist.
Außerdem benötigen Sie einen Ge-
ruchsfilter (siehe Kapitel "Technische
Daten").
4 0
1 6
3 3
0
