Die GPI-Anschlüsse sind als schraubbare Klemmleiste mit drei Kontakten (Euroblock)
ausgeführt. Die Anschlüsse sind wie folgt zugewiesen:
•
Stromversorgung
•
GPI-Klemme
•
Masse
Die Anschlusskabel können bis zu ca. 500 Meter lang sein, wenn ein Querschnitt von
mindestens 0,5 mm
verwendet wird.
2
Erkundigen Sie sich bei Ihrem ECLER-Händler oder auf
Wandgeräte zur Fernbedienung aus der WPm-Reihe und sonstige lieferbare
Zubehörteile für den Anschluss an GPI-/REMOTE-/VCA-Ports.
5.6
RS-232-Port zur Fernbedienung
Der an der Geräterückseite integrierte RS-232-Port ermöglicht die Kommunikation eines
externen Geräts mit einem DUO-NET PLAYER über seriellen Anschluss. Dieser
Anschluss verwendet die Syntax des TP-NET-Protokolls, damit das externe Gerät einen
der Parameterwerte des DUO-NET PLAYER erhalten (über "GET"-Befehle) und/oder
solche Werte ändern kann (über "SET"-Befehle). Nähere Informationen finden Sie im
Handbuch des TP-NET-Protokolls.
Der serielle Anschluss muss folgende Merkmale erfüllen:
Baud rate: 57600 (fixed, no auto negotiation)
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None
>
Klemme +
>
Klemme 1, 2, 3 oder 4
>
Klemme ⊥

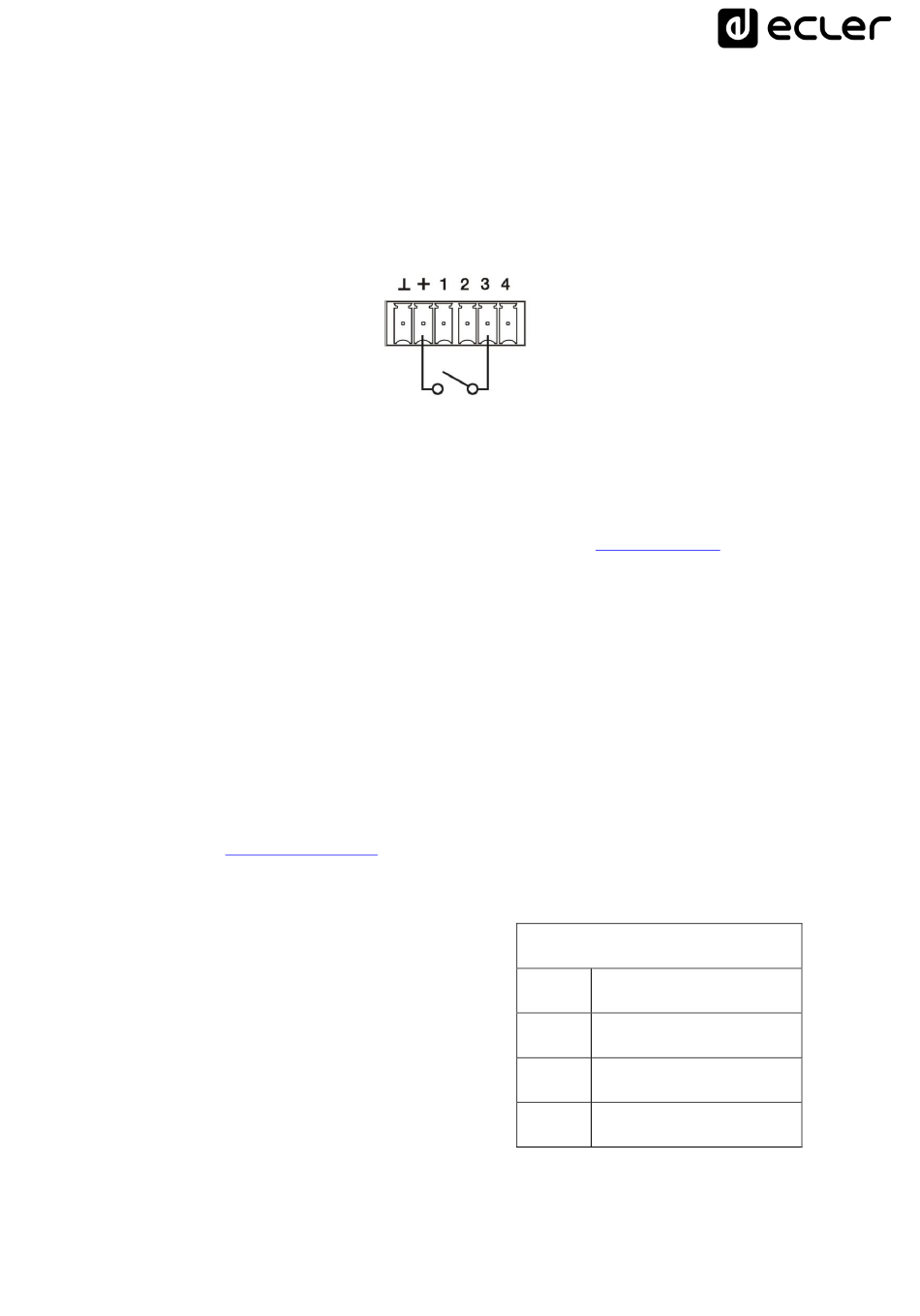

Beispiel für den Anschluss von GPI 3
9
www.ecler.com
VERKABELUNG RS232 - DB9
RS232
DB9
Tx
Klemme 2 (RxD)
Rx
Klemme 3 (TxD)
Gnd
Klemme 5 (Signal Gnd)
