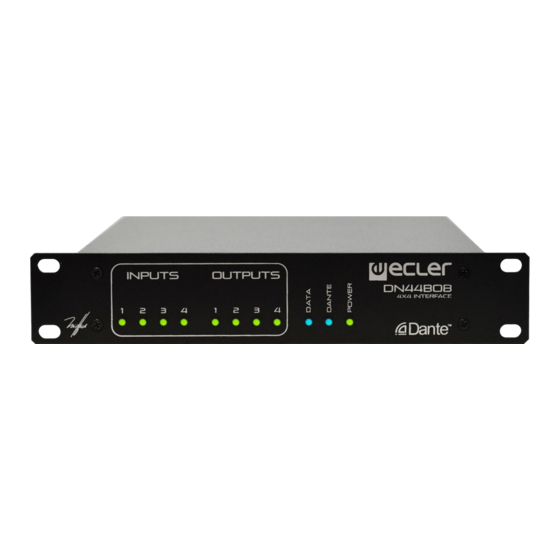

DN44BOB
DIGITAL-MATRIZEN
Digitale Audioschnittstelle DANTE
®
BEDIENUNGSANLEITUNG
v. 20191010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ecler Dante DN44BOB

Inhaltszusammenfassung für Ecler Dante DN44BOB

  • Seite 1 DN44BOB DIGITAL-MATRIZEN Digitale Audioschnittstelle DANTE ® BEDIENUNGSANLEITUNG v. 20191010...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ..................... 3 WICHTIGE SICHERHEITSHINWEISE ................. 3 WICHTIGER HINWEIS ......................5 EINFÜHRUNG .......................... 5 EINBAU ............................. 6 3.1. Anschluss ans Stromnetz und Einschalten des Geräts ..........6 5.2. Audio-Eingangsanschlüsse ..................... 6 5.3. Audio-Ausgangsanschlüsse ....................7 5.4. ETHERNET-/DANTE -Port für Programmierung und Steuerung....... 7 ®...

  • Seite 3: Wichtige Vorbemerkung

    1. WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden.
  • Seite 4 Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Radiatoren, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen, auf. Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist.

  • Seite 5: Wichtiger Hinweis

    Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler DN44BOB gewähren wir eine Garantie von 3 Jahren. 4. EINFÜHRUNG Die DN44BOB ist eine digitale Audioschnittstelle über IP auf der Basis von DANTE ®...

  • Seite 6: Einbau

    5. EINBAU 3.1. Anschluss ans Stromnetz und Einschalten des Geräts Die Audioschnittstelle wird über ihr externes Netzteil mit Wechselstrom versorgt: 100- 240 VAC und 50-60 Hz. Das Netzteil des Geräts muss angemessen geerdet werden (Erdungswiderstand RG = 30oder weniger). Die Arbeitsumgebung muss trocken und vollkommen staubfrei sein. Das Gerät darf keinerlei Wasser oder Wasserspritzern ausgesetzt werden.

  • Seite 7: Audio-Ausgangsanschlüsse

    5.3. Audio-Ausgangsanschlüsse Die DN44BOB verfügt an ihrer Rückseite über 4 analoge Signalausgänge „OUT“ (6); diese sind symmetrisch und lassen Linesignale zu. Die Signalausgangsbuchsen sind als schraubbare Klemmleiste mit drei Kontakten ausgeführt. Die Anschlüsse sind wie folgt zugewiesen: Hot oder direktes Signal >...

  • Seite 8: Gpi-Ports Zur Fernsteuerung

    Einige Beispiele für Anschlussmöglichkeiten Die Anschlusskabel können bis zu ca. 500 Meter lang sein, wenn ein Querschnitt von mindestens 0,5 mm verwendet wird. Erkundigen Sie sich bei Ihrem ECLER-Händler oder auf www.ecler.com über die Wandgeräte zur Fernbedienung aus der WPm-Reihe.

  • Seite 9: Gpo-Ports Zur Fernsteuerung

    5.6. GPO-Ports zur Fernsteuerung Die DN44BOB verfügt an ihrer Rückseite über 4 Relaisausgänge (8) NO/NC (normal open / normal closed). Der offene oder geschlossene Zustand der einzelnen Relais kann in einem Preset der DN44BOB gespeichert werden. So wird bei Aufruf eines Presets gleich der Zustand mitgeladen, in dem die GPOs in diesem Preset gespeichert wurden (offen/geschlossen).

  • Seite 10: Aufstellung, Montage, Lüftung

    7. AUFSTELLUNG, MONTAGE, LÜFTUNG Die DN44BOB wurde speziell für den Einbau in 19"-Racks entworfen, wo sie eine Höheneinheit und eine halbe Rackbreite belegt. Es enthält den PUM3-Adapter, mit dem Sie zwei Rack-Geräte mit halber Breite in Racks einer Standard-19-Zoll-Messeinheit montieren können. Da die DN44BOB Hitze erzeugt, ist es sehr wichtig, dass sie nicht vollständig umschlossen aufgestellt und keinen extremen Temperaturen ausgesetzt wird.

  • Seite 11: Technische Eigenschaften

    9. TECHNISCHE EIGENSCHAFTEN 32bit Sampling Rate 44.1/ 48 / 88.2 / 96 kHz Latency (fs = 48kHz) AD/DA Converters Resolution 24bit AKM Dynamic Range AD:110dB; DA: 115dB Latency (fs = 48kHz) AD 0,81ms; DA: 0,56 Analog Input/Output 4 Input/Output Phoenix connector (Symmetrical) Analog Input headroom +27dBV = +30dBu Max.
  • Seite 12 Processing Input Level (x4) Range: from Off to 0 dB Mute: Yes Signal Polarity reverse: Yes Metering: VU+clip pre & post fader Output Level (x4) Range: from Off to 0 dB Mute: Yes Solo: Yes Signal Polarity reverse: Yes Metering: VU+clip pre & post fader Output Gain (x4) Range: from 0 to +6dB Built in Signal Generator...
  • Seite 13 Aufgrund von Produktionstoleranzen können sich bei allen angegebenen Produktmerkmalen Änderungen ergeben. NEEC AUDIO BARCELONA S.L. behält sich Änderungen oder Verbesserungen in Fertigung und Design vor, welche die angegebenen Daten betreffen können. Motors, 166‐168 08038 Barcelona ‐ Spanien ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
