5.3. Audio-Ausgangsanschlüsse
Die DN44BOB verfügt an ihrer Rückseite über 4 analoge Signalausgänge „OUT" (6);
diese sind symmetrisch und lassen Linesignale zu.

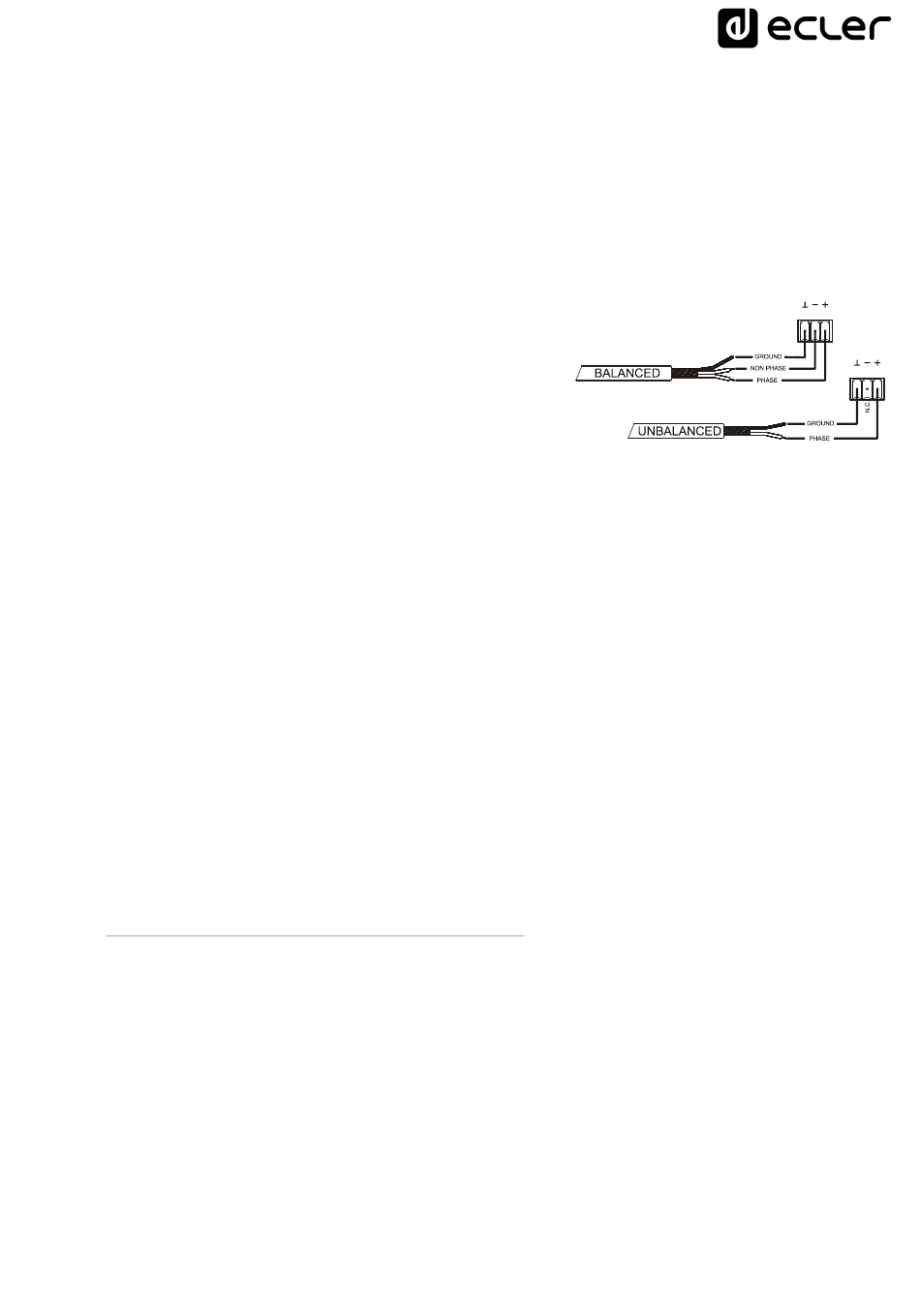

Die Signalausgangsbuchsen sind als schraubbare Klemmleiste mit drei Kontakten
ausgeführt. Die Anschlüsse sind wie folgt zugewiesen:
Hot oder direktes Signal
Cold oder phasenverkehrtes Signal
Masse
Für asymmetrische Anschlüsse den -Pinout nicht anschlieβen.
5.4. ETHERNET-/DANTE™/AES67-Port für Programmierung und Steuerung
Ein RJ45-Stecker (11) ermöglicht den Anschluss des Geräts an ein Ethernet-Netzwerk:
• Steuerung über die Anwendung EclerNet Manager. Nähere Informationen hierzu
finden Sie im Handbuch der Anwendung EclerNet Manager.
• Möglichkeit des Direktanschlusses (von Punkt zu Punkt) eines Rechners an eine
DN44BOB
• Übertragung und Empfang von jeweils 4 DANTE™/AES67-Kanälen
• Anschluss an WPNETTOUCH-Konsolen (Fernsteuerung eines kompletten
Netzwerks von EclerNet-Geräten über massgeschneiderte Grafikpanels, UCP (User
Control Panels), auch von Geräten von Drittanbietern, Android
5.4.1 Werkseitig voreingestellte Netzwerkparameter
Die werksseitigen Standard-Netzwerkeinstellungen für kompatible Geräte mit EclerNet
Manager sind folgende:
• IP: 192.168.0.100
• Mask: 255.255.255.0
• Gate: 192.168.0.1
• UDP Port: 2210
>
Pin +
>
Pin -
>
Pin ⊥
7
, iOS
usw.)
®
®
