MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG
CONTROL ECOWATT STEUER- UND REGELGERÄT

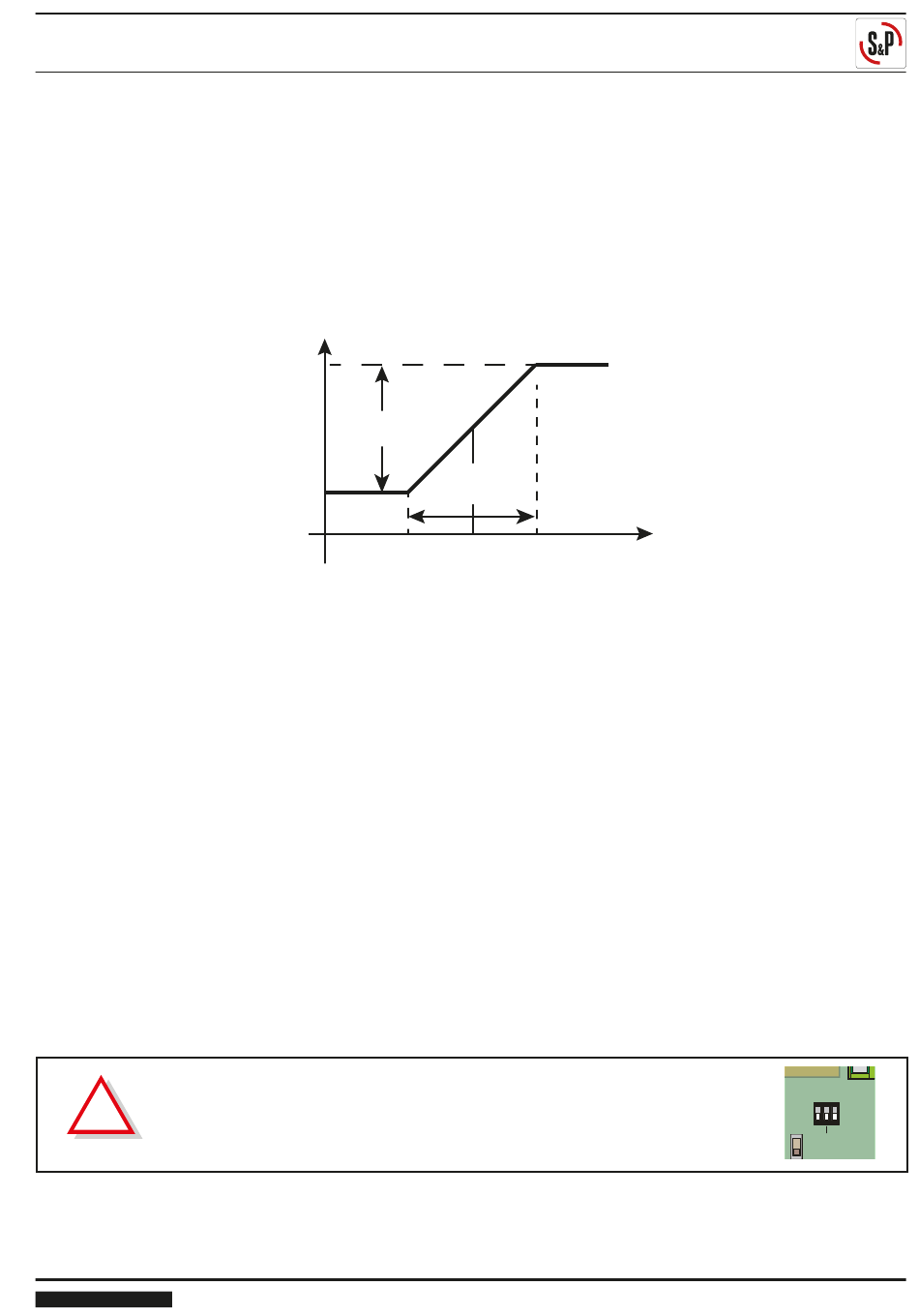

5.3.2. Betriebsart „Proportional"
Der CONTROL ECOWATT kann in diesem Modus bis zu drei analoge Eingangssignale (J6, J7 oder J8) mit
4-20mA oder 0-10V verarbeiten. Z.B. Feuchte, CO2 Gehalt oder Temperatur (auch gemischt).
Der CONTROL ECOWATT arbeitet hier wie eine Trennverstärker, d.h. die höchste Sollwertabweichung
der drei Eingänge wird als Ausgangssignal weitergegeben.
Die Sensoren werden an die Eingänge S1(J6), S2(J7) und S3(J8) angeschlossen.
• Siehe auch Beispiele 3 + 4 auf Seite 15 + 16
In unserem Lieferprogramm stehen Ihnen folgende Fühler zur Verfügung:
• Raum-CO2 Fühler, in ppm (Regelsignal 0-10V)
• Raum-Temp/Feuchte-Fühler, in C°, HR% (Regelsignal 0-10V)
• Kanal-CO2/Temp/Feuchte-Fühler, in ppm, C°, HR% (Regelsignal 0-10V)

Einstellungen vornehmen:

• Drücken Sie die Taste ▲
• „IN1 TYPE" erscheint im Display. Bei diesem Parameter wird die Führungsgröße für den
Sensor 1 eingestellt. Mit den Tasten ➕ oder ➖ wählen Sie die gewünschte Führungsgröße aus.
Bitte beachten Sie, dass das Regelsignal mit dem des Sensors übereinstimmt.
• „OFF"
• „% (V)"
• „% (mA)"
• „CO2 (V)"
• „CO2 (mA)"
• „TEMP (V)"
• „TEMP (mA)"
ACHTEN SIE IMMER DARAUF, DASS DIE DIP-SCHALTER PASSEND ZUM
!
DEUTSCH
Ausgabe
MAX
Drehzahl-
berich
MIN
um den Kanal zu deaktivieren, sobald kein Sensor angeschlossen ist.
relative Luftfeuchte Sensor (HR%) am Kanal 1 mit 0-10V Regelsignal
(Werkseinstellung)
relative Luftfeuchte Sensor (HR%) am Kanal 1 mit 4-20mA Regelsignal
CO2 Sensor (ppm) am Kanal 1 mit 0-10V Regelsignal
CO2 Sensor (ppm) am Kanal 1 mit 4-20mA Regelsignal
Temperatursensor (°C) am Kanal 1 mit 0-10V Regelsignal
Temperatursensor (°C) am Kanal 1 mit 4-20mA Regelsignal
VERWENDETEN EINGANGSSIGNAL EINGESTELLT SIND
(0-10V ODER 4-20MA)
S&P SENSOREN VERWENDEN EIN 0-10V SIGNAL.
Nutzbarer
Sensorbereich
(IN(+/-))
IN SOLLWERT IN
max
min
CONTROL ECOWATT
Eingabe
1 1
2 2
S1 S2 S3
FUSE
+
ID3 21
0V 20
ID2 19
0V 18
ID1 17
0V 16
INH 15
0V 14
NC2
OUTS 13
NO2
0V 12
C2
OUTM 11
0V 10
NC1
24V 9
NO1
IA3 8
C1
0V 7
24V 6
4-20mA
IA2 5
SW1
0V 4
IA1 IA3
24V 3
1
IA2
0-10V IA1 2
2
0V 1
