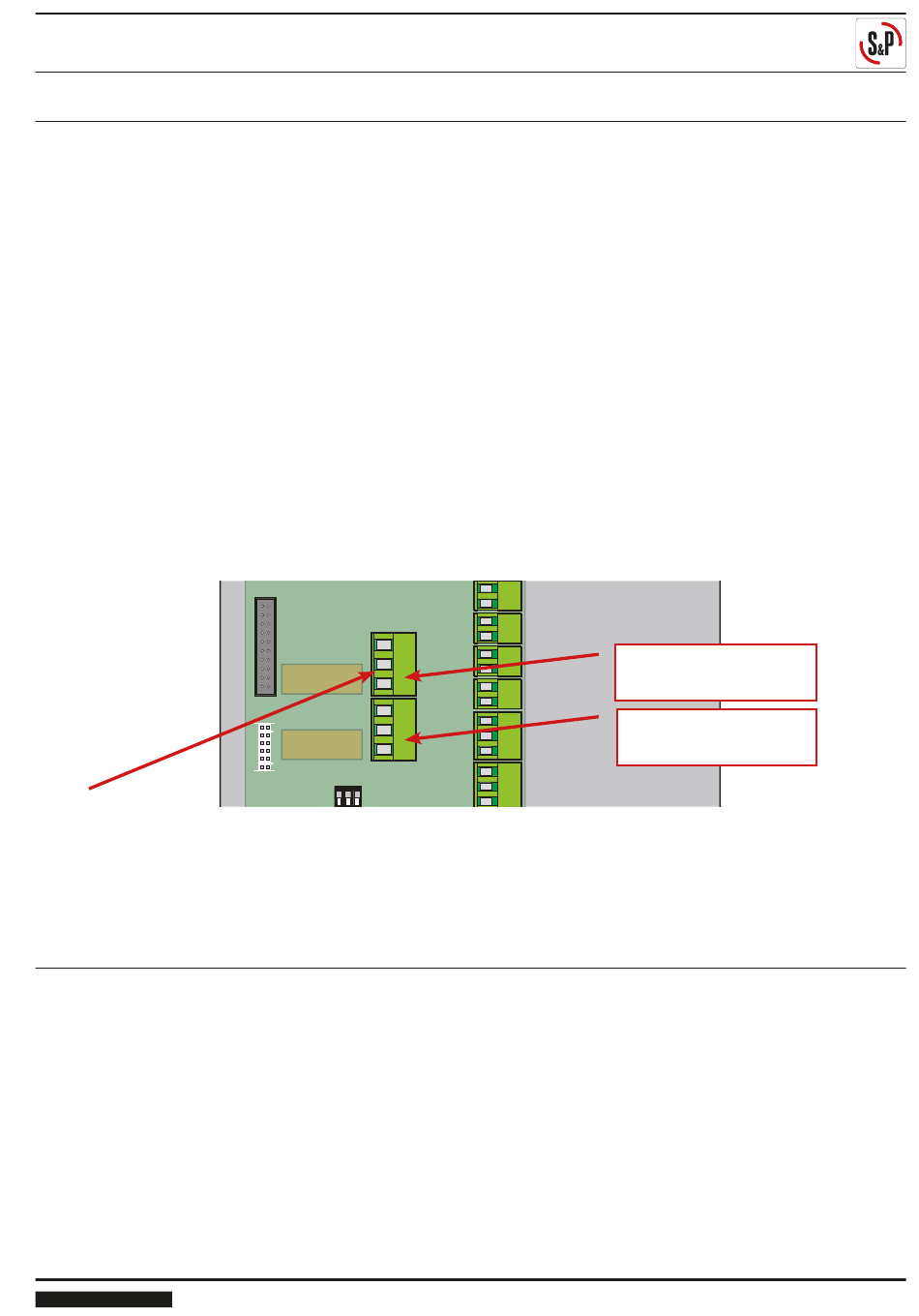

8. AUSGABE POTENTIALFREIE WECHSELKONTAKTE

Der CONTROL ECOWATT besitzt zwei Relais im Schaltkreis.
Diese haben folgende Funktionen:

8.1. Relais 1 (J13)

Schaltet zusammen mit der LED „ERROR".
Hier können Sie eine externe Alarmmeldung ausgeben.
Mögliche Ursachen können sein:
1. Wenn die Sensoren für 2 Sekunden kein Signal erhalten, blockiert das J13 Relais und
die LED „ERROR" leuchtet. „S1 (S2 oder S3) ERROR" erscheint auf dem Display.
Wenn das der Fall ist, überprüfen Sie die Sensoren auf korrekten Anschluss.
Wenn kein Sensor angeschlossen ist, stellen Sie diesen im Menü auf „OFF".
2. Wenn im PROPORTIONAL Betrieb die gesetzten Grenzwerte überschritten werden
(S1 ALARM, S2 ALARM, S3 ALARM), blinkt die LED „ERROR" zweifach.
„S1 ALARM" erscheint auf dem Display.

8.2. Relais 2 (J15)

Im „MIN-MAX" Betrieb kann das Relais 2 (J15) zur Steuerung eines zweistufigen Wechelstromventilators
(z.B. die S&P Modelle TD) verwendet werden.
C1 /2 = COM
NO1/2= Schließer Kontakt
NC1/2= Öffner Kontakt
9. „S1 ERROR"
Mögliche Ursachen für „S_ ERROR"
• Kein Fühler am Anschluss „S_"
(Wenn kein Sensor angeschlossen ist, stellen Sie diesen im Menü auf „OFF".
• Fühler nicht korrekt verdrahtet (IN / GND vertauscht?) (siehe Anschlussbeispiele)
• Ist die korrekte Betriebsart eingestellt?
Betriebsart „Proportional"
• Sind nicht belegete, analoge Eingänge deaktiviert?
In Kombination mit Differenzdruckmessumformer TDP-D / DPA2500 (-D)
• Messschlauch vertauscht
• Messschlauch abgeknickt
• Anzeige des TDP-D darf keine Minuswerte anzeigen
