ASSA ABLOY
Sicherheitstechnik GmbH
D-72458 Albstadt
www.assaabloy.de
C
230V~
+
Verriegelungs-
element
Max. Strom der
Spannungsversorgung
beachten.

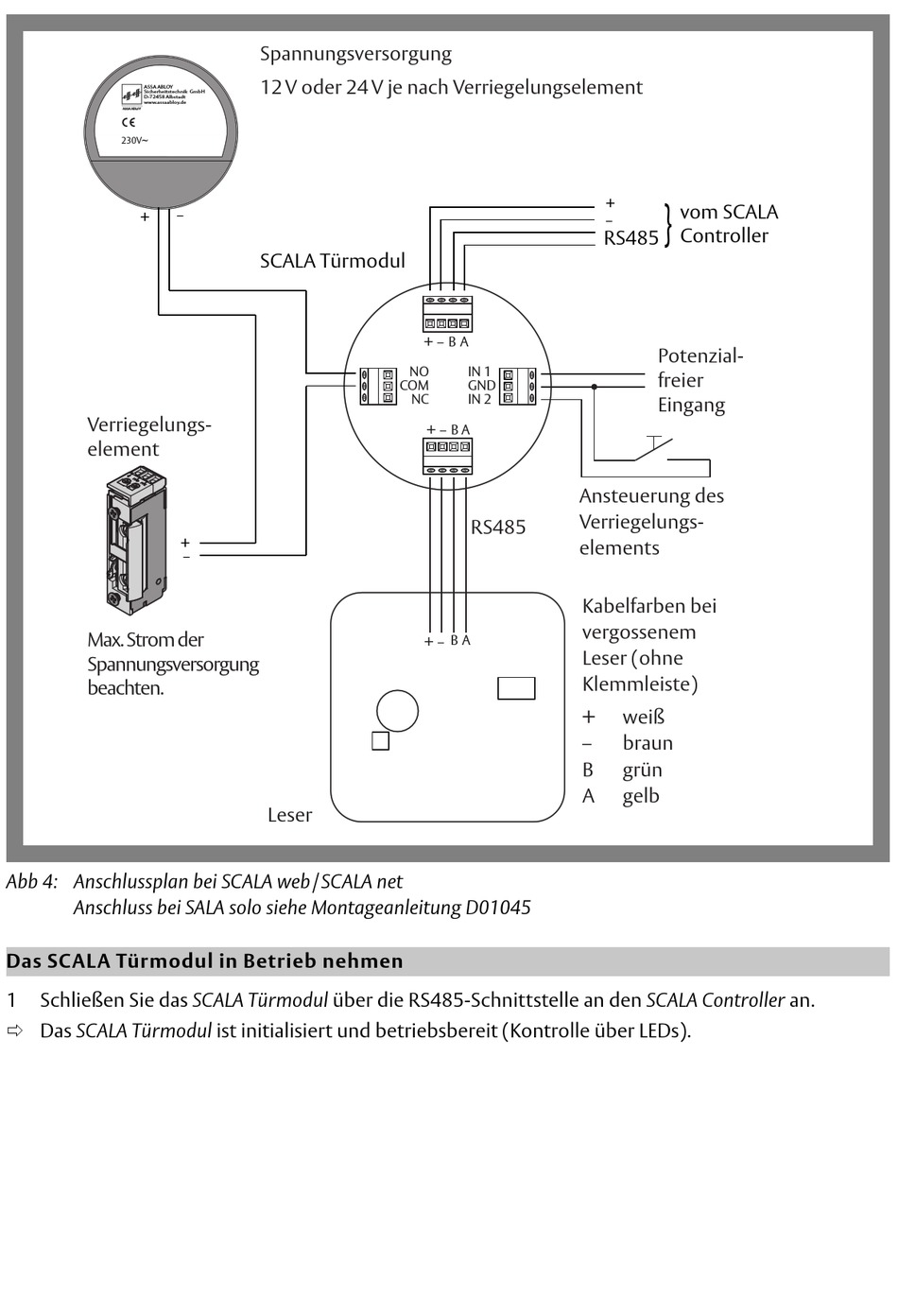

Abb 4: Anschlussplan bei SCALA web / SCALA net
Anschluss bei SALA solo siehe Montageanleitung D01045
Das SCALA Türmodul in Betrieb nehmen
1
Schließen Sie das SCALA Türmodul über die RS485-Schnittstelle an den SCALA Controller an.
 Das SCALA Türmodul ist initialisiert und betriebsbereit (Kontrolle über LEDs).
Spannungsversorgung
12 V oder 24 V je nach Verriegelungselement
SCALA Türmodul
+
Leser
+ –
B
A
NO
IN 1
COM
GND
NC
IN 2
+ –
B
A
RS485
B
A
+ –
}
+
vom SCALA
Controller
RS485
Potenzial-
freier
Eingang
Ansteuerung des
Verriegelungs-
elements
Kabelfarben bei
vergossenem
Leser (ohne
Klemmleiste)
+
weiß
braun
B
grün
A
gelb
