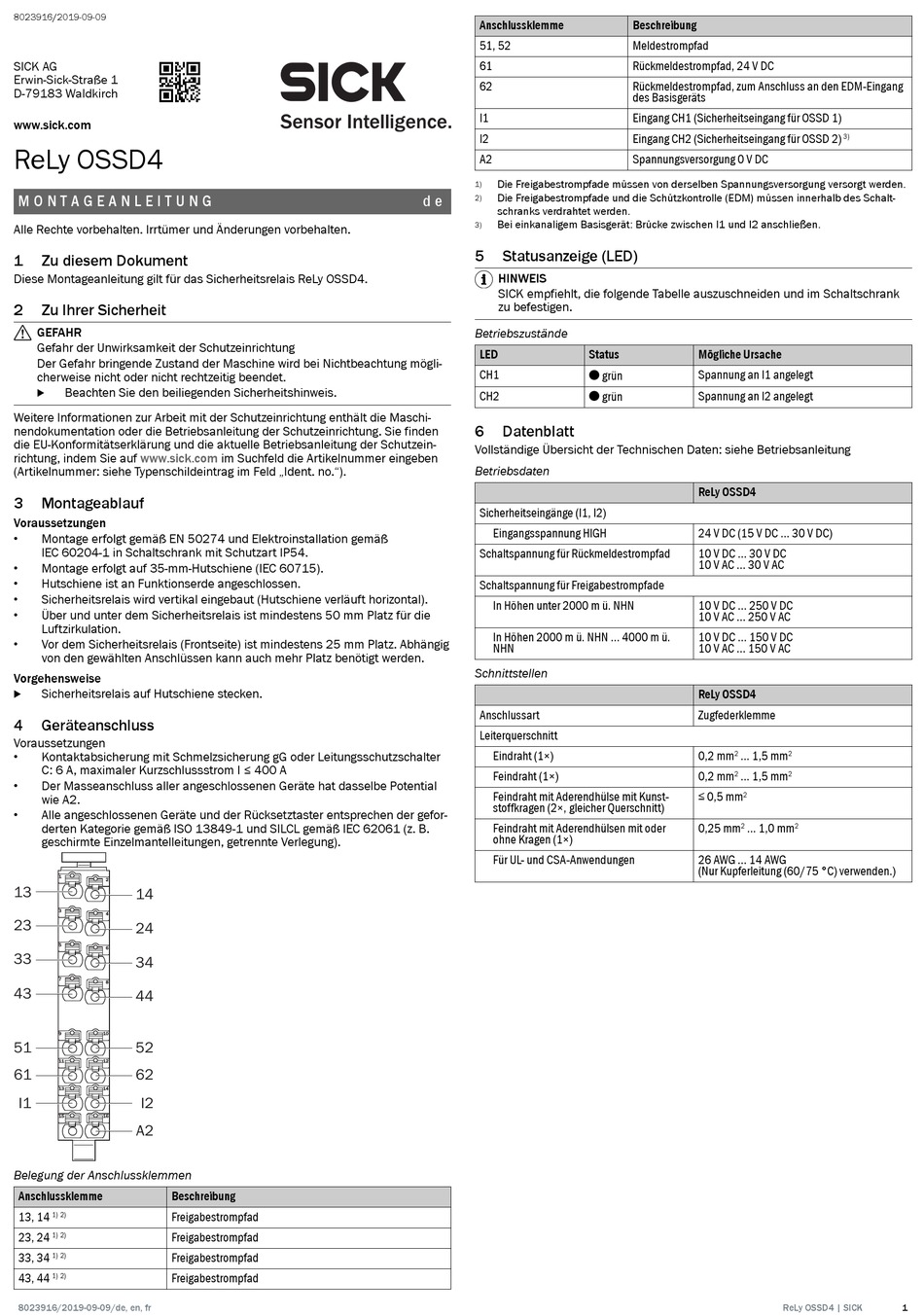

SICK ReLy OSSD4 Montageanleitung

8023916/2019-09-09
SICK AG
Erwin-Sick-Straße 1
D-79183 Waldkirch
www.sick.com
ReLy OSSD4
M O N T A G E A N L E I T U N G
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
1 Zu diesem Dokument

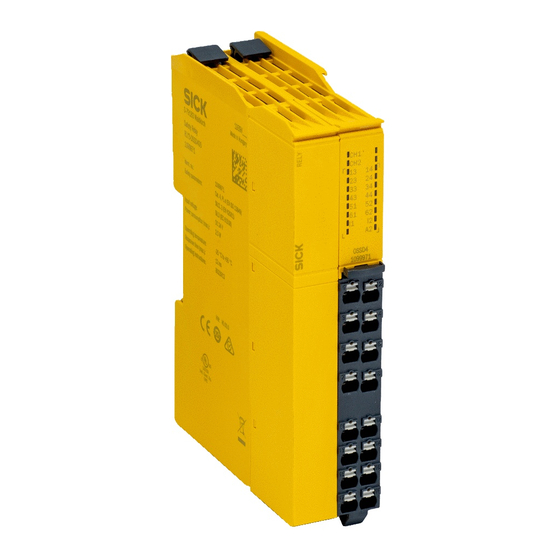

Diese Montageanleitung gilt für das Sicherheitsrelais ReLy OSSD4.
2 Zu Ihrer Sicherheit
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung mögli‐
cherweise nicht oder nicht rechtzeitig beendet.
Beachten Sie den beiliegenden Sicherheitshinweis.
b
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschi‐
nendokumentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden
die EU-Konformitätserklärung und die aktuelle Betriebsanleitung der Schutzein‐
richtung, indem Sie auf www.sick.com
(Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.").
3 Montageablauf
Voraussetzungen
• Montage erfolgt gemäß EN 50274 und Elektroinstallation gemäß
IEC 60204-1 in Schaltschrank mit Schutzart IP54.
• Montage erfolgt auf 35-mm-Hutschiene (IEC 60715).
• Hutschiene ist an Funktionserde angeschlossen.
• Sicherheitsrelais wird vertikal eingebaut (Hutschiene verläuft horizontal).
Über und unter dem Sicherheitsrelais ist mindestens 50 mm Platz für die
•
Luftzirkulation.
• Vor dem Sicherheitsrelais (Frontseite) ist mindestens 25 mm Platz. Abhängig
von den gewählten Anschlüssen kann auch mehr Platz benötigt werden.
Vorgehensweise
Sicherheitsrelais auf Hutschiene stecken.
b
4 Geräteanschluss
Voraussetzungen
• Kontaktabsicherung mit Schmelzsicherung gG oder Leitungsschutzschalter
C: 6 A, maximaler Kurzschlussstrom I ≤ 400 A
• Der Masseanschluss aller angeschlossenen Geräte hat dasselbe Potential
wie A2.
• Alle angeschlossenen Geräte und der Rücksetztaster entsprechen der gefor‐
derten Kategorie gemäß ISO 13849-1 und SILCL gemäß IEC 62061 (z. B.
geschirmte Einzelmantelleitungen, getrennte Verlegung).
1
2
13
14
3
4
23
24
5
6
33
34
7
8
43
44
9 10
51 52
11 12
61 62
13 14
I1 I2
15 16
A2
Belegung der Anschlussklemmen
Anschlussklemme Beschreibung
13, 14 Freigabestrompfad
1) 2)
23, 24 Freigabestrompfad
1) 2)
33, 34 Freigabestrompfad
1) 2)
43, 44 Freigabestrompfad
1) 2)
8023916/2019-09-09/de, en, fr
im Suchfeld die Artikelnummer eingeben
Anschlussklemme
51, 52
61
62
I1
I2
A2
Die Freigabestrompfade müssen von derselben Spannungsversorgung versorgt werden.
1)
Die Freigabestrompfade und die Schützkontrolle (EDM) müssen innerhalb des Schalt‐
d e
2)
schranks verdrahtet werden.
Bei einkanaligem Basisgerät: Brücke zwischen I1 und I2 anschließen.
3)
5 Statusanzeige (LED)
HINWEIS
SICK empfiehlt, die folgende Tabelle auszuschneiden und im Schaltschrank
zu befestigen.
Betriebszustände
LED Status
CH1
O grün
CH2
O grün
6 Datenblatt
Vollständige Übersicht der Technischen Daten: siehe Betriebsanleitung
Betriebsdaten
Sicherheitseingänge (I1, I2)
Eingangsspannung HIGH
Schaltspannung für Rückmeldestrompfad
Schaltspannung für Freigabestrompfade
In Höhen unter 2000 m ü. NHN
In Höhen 2000 m ü. NHN ... 4000 m ü.
NHN
Schnittstellen
Anschlussart
Leiterquerschnitt
Eindraht (1×)
Feindraht (1×)
Feindraht mit Aderendhülse mit Kunst‐
stoffkragen (2×, gleicher Querschnitt)
Feindraht mit Aderendhülsen mit oder
ohne Kragen (1×)
Für UL- und CSA-Anwendungen
Beschreibung
Meldestrompfad
Rückmeldestrompfad, 24 V DC
Rückmeldestrompfad, zum Anschluss an den EDM-Eingang
des Basisgeräts
Eingang CH1 (Sicherheitseingang für OSSD 1)
Eingang CH2 (Sicherheitseingang für OSSD 2)
Spannungsversorgung 0 V DC
Mögliche Ursache
Spannung an I1 angelegt
Spannung an I2 angelegt
ReLy OSSD4
24 V DC (15 V DC ... 30 V DC)
10 V DC ... 30 V DC
10 V AC ... 30 V AC
10 V DC ... 250 V DC
10 V AC ... 250 V AC
10 V DC ... 150 V DC
10 V AC ... 150 V AC
ReLy OSSD4
Zugfederklemme
0,2 mm 2 ... 1,5 mm 2
0,2 mm 2 ... 1,5 mm 2
≤ 0,5 mm 2
0,25 mm ... 1,0 mm
2 2
26 AWG ... 14 AWG
(Nur Kupferleitung (60/75 °C) verwenden.)
ReLy OSSD4 | SICK
3)
