System behaviour with low battery
If the battery is low, the system immediately closes the valve, stops cyclic operation, disables
the functions, and causes the battery LED to blink every 2 seconds. The programmer remains in
this condition until the battery is replaced. After replacing the battery, the K-MATIC should be re-
programmed. Dispose of the battery in compliance with the regulations in force.
Declaration of conformity
K-MATIC is built in compliance with the following European directives:
EC / (It.) Ministerial Decree 25/2012 - "Technical requirements in equipment to treat water intended for human
consumption" . 2014/35/EU - Low Voltage Directive.
Warranty
Keep the box label to help identify the product. The applicable warranty terms are those contained in the EEC Directive
85/374 for EU countries. For countries outside of the EU, the product is covered by limit warranty for 12 months from
the date of purchase, as proven by regular sales receipt. Claims must be made in writing to the point of sale - or to
Atlas Filtri S.r.l., Via Pierobon, 32 - 35010 Limena, Italy. The damaged party must indicate the product, place and date of
purchase, offer to provide the product and prove the relationship between defect and damage. For any controversy, the
manufacturer chooses the Padua Courts Jurisdiction in Italy, and the applicable law shall be Italian.

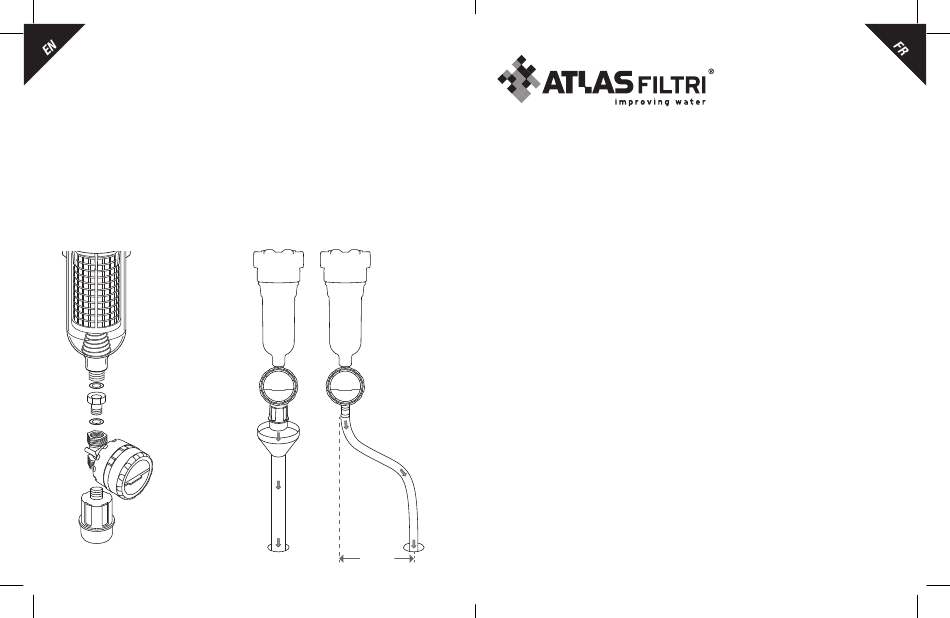

figure 2 figure 3
Cher Client, nous vous félicitons d'avoir choisi ce produit d' ATLAS FILTRI fabriqué en Italie.
Veuillez lire et conserver ce document avec soin car il vous aidera à apprécier et à utiliser au
mieux le produit.
K-MATIC est une électrovanne à ouverture programmable qui permet le lavage automatique des
filtres équipés d'évacuation avec raccord fileté BSPP M de ½" .
Caractéristiques techniques :
- Raccords IN/OUT ½" BSPP F
- Pression de service maximale : 8,3 bar
- Pression de service minimale : 1,8 bar
- Température de service maximale : 45 ¡C
- Température de service minimale : 4 ¡C
Matériaux :
- Corps de la minuterie : ABS
- Vanne : PA66
K-MATIC est applicable à la série de filtres autonettoyants HYDRA et aux séries de filtres avec
évacuation PLUS S 3P BX et CX, DP S et DP S DS, K PLUS S 3P, K DP S et DP BIG S.
K-MATIC est dotée d'une minuterie programmable qui fait fonctionner l'électrovanne de façon
cyclique selon deux modes :
• Manuel
• Automatique, à chaque intervalle de temps défini et pour la durée d'ouverture définie. En mode
automatique, l'intervalle entre deux ouvertures de la vanne et la durée de chaque ouverture
individuelle sont programmables avec les options suivantes.
figure 4
Intervalle : 12h-24h-7-15-30 jours Durée : 10" ou 20"
Chaque ouverture de la vanne est suivie d'une seconde ouverture d'une durée fixe de 3" .
RACCORDEMENT DE K-MATIC À L'ÉVACUATION DU GODET (figure 2)
- Raccorder K-MATIC à l'évacuation du godet en utilisant le raccord tournant en laiton fourni dans l'emballage.
- Utiliser les deux joints verts fournis en les insérant entre le godet et le raccord tournant, et entre
ce dernier et K-MATIC.
- Visser d'abord le raccord sur K-MATIC et ensuite K-MATIC à l'évacuation du godet. En utilisant
l'écrou tournant en laiton, K-Matic peut être orientée en fonction de vos besoins.
- À l'aide de ruban PTFE, visser l'entonnoir d'évacuation ou le raccord de tuyau dans le logement
fileté inférieur de K-MATIC.
CONTRÔLES HYDRAULIQUES ET MISE EN MARCHE
Une fois les opérations d'installation et de raccordement du tuyau d'évacuation du filtre terminées,
effectuer les procédures suivantes :
a. vérifier qu'il n'y ait aucune fuite hydraulique en ouvrant progressivement l'eau d'entrée au filtre ;
Max 2 mt
