der elektrischen anschlussarbeiten ein ge-
schirmtes netzwerkkabel (Kategorie 6)
durch das Gerät verlegt worden ist.
Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers, Ausgabe „fachhandwerker",
Abschnitt „Webserver".
ist dieses netzwerkkabel vorhanden, den
rJ-45-Stecker des netzwerkkabels in die
linke Buchse des Bedienteils einstecken.
hinWeiS.
Das netzwerkkabel kann jederzeit nachge-
rüstet werden. um es anschliessen zu kön-
nen, muss jedoch vorher die Sichtblende
demontiert werden.

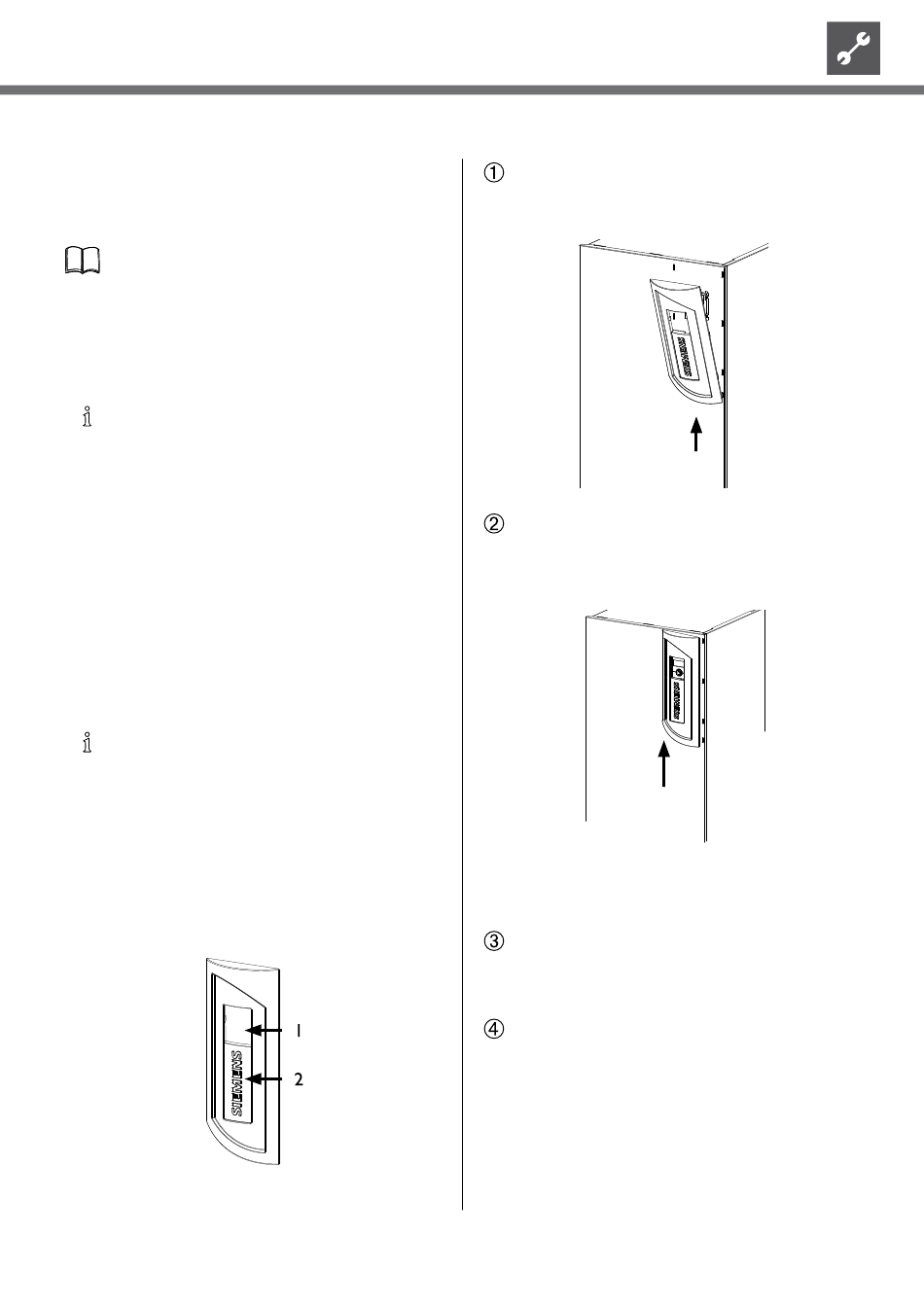

Montage und Demontage
der Sichtblende
montAge deR Sichtblende
hinWeiS.
Die Sichtblende ist im Lieferzustand dafür
vorgesehen, dass das Bedienteil in die obe-
ren aussparungen der vorderen fassade
eingesteckt wird.
Wurde das Bedienteil in die unteren aus-
sparungen der vorderen fassade einge-
steckt, müssen Sie zunächst den Deckel
mit dem firmen-Schriftzug aus der Sicht-
blende entfernen und dann oben wieder
einsetzen.
Sichtblende im Lieferzustand:
1 Aussparung für Bedienteil
2 firmenschriftzug
technische änderungen vorbehalten.
830504S/191023
Sichtblende zuerst unten in die dafür vorge-
sehenen Schlitze der vorderen fassade einste-
cken...
Dann die Einrast-Nasen an der Sichtblende erst
an einer Seite von unten nach oben in die dafür
vorgesehenen Schlitze der vorderen fassade ein-
rasten...
Bedienteil mit linker Seite in
der fassade eingerastet
anschliessend an der gegenüberliegenden
Seite die Einrast-Nasen an der Sichtblende von
unten nach oben in die dafür vorgesehenen
Schlitze der vorderen fassade einrasten...
Zuletzt die oberen Einrast-Nasen der Sichtblende
in die dafür vorgesehenen Schlitze in der vorde-
ren fassade drücken.
SIEMENS ist eine registrierte Marke der Siemens AG und
wird genutzt unter Markenlizenz durch die Novelan GmbH
