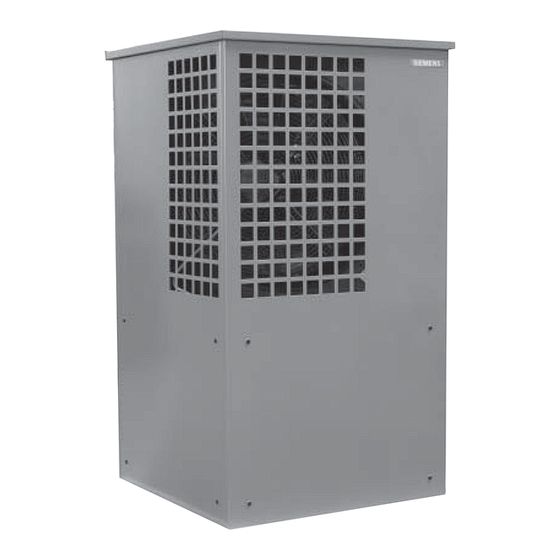

LA 7 M
LA 8 M
umweltbewusst – wirtschaftlich – kostensparend
Siemens Wärmepumpen
Energie direkt von der Sonne
SIEMENS AS MIT NOVELAN TECHNOLOGIE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens LA 7 M
Inhaltszusammenfassung für Siemens LA 7 M
- Seite 1 Global network of innovation BETRIEBSANLEITUNG mit Geräteinformation Luft / Wasser Wärmepumpen Aussenaufstellung LA 7 M LA 8 M umweltbewusst – wirtschaftlich – kostensparend Siemens Wärmepumpen Energie direkt von der Sonne Ihr Partner für Wärmepumpen und Lüftung • www.siemens-waermepumpen.com SIEMENS AS MIT NOVELAN TECHNOLOGIE...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE Generell werden folgende Hinweise in der Seite Betriebsanleitung verwendet: SICHERHEITSHINWEISE Sicherheitshinweise unbedingt beachten ALLGEMEINES Hinweise zu Funktion und Betriebsweise beachten LIEFERUMFANG / ZUBEHÖR Hinweis auf Betriebsanleitung TRANSPORT Wärmepumpenregler AUFSTELLUNG Die Aufstellung, Installation, Erstellung und In- MONTAGE betriebnahme der Wärmepumpenanlage muss durch einen qualifi... -
Seite 3: Allgemeines
ALLGEMEINES LIEFERUMFANG Allgemeines Lieferumfang Einsatzbereich Lieferumfang Wärmepumpen-Grundgerät Die Wärmepumpe ist ausschliesslich zur Heiz- und Brauchwassererwärmung konzipiert. Unter Beachtung der • Kompaktgerät mit vollhermetischem Verdichter und Einsatzgrenzen (siehe Anhang) kann die Wärmepumpe allen sicherheitsrelevanten Bauteilen zur Kältekreisü- in neu errichtete oder in bestehende Heizungsanlagen berwachung, ohne Sanftanlasser und ohne Regler. -
Seite 4: Transport
TRANSPORT Allgemein Transport mit Rohren Zur Vermeidung von Transportschäden sollte die Wär- Die Wärmepumpe ist für den Transport mit zwei ¾“ Roh- mepumpe im verpackten Zustand auf der Holzpalette mit ren vorbereitet. Für diesen Zweck sind entsprechende einem Hubwagen oder einem Gabelstapler zum endgülti- Bohrungen im Geräterahmen vorhanden. -
Seite 5: Aufstellung
AUFSTELLUNG MONTAGE Aufstellung Heizwasseranschluss Bitte beachten Sie bei der Geräteaufstellung die Die Anschlüsse befi nden sich hinter der Rückwand, diese Aufstellhinweise und die Mindestabstände im An- ist abzunehmen. hang Anschluss an das Heizsystem Damit eventuell vorhandene Verunreinigungen im Heiz- Die Wärmepumpe muss auf einem tragfähigen, festen und system nicht zur Störung der Wärmepumpe führen, muss waagerechten Untergrund aufgestellt werden. - Seite 6 MONTAGE Kondensator Entlüftung Umwälzpumpe Nach dem Füllen des Heizkreises mit Wasser muss der Die Heizwasser und Brauchwarmwasserumwälzpumpen müs- Kondensator über das angebrachte Entlüftungsventil entlüftet sen stufi g ausgelegt sein. werden . Geregelte Umwälzpumpen dürfen nicht eingesetzt werden Brauchwarmwasserbereitung Die Brauchwarmwasserbereitung mit der Heizungswärmepum- pe erfolgt über einen zweiten Heizwasserkreis parallel zum Hei- zungskreis.
-
Seite 7: Hydraulsiche Einbindung
HYDRAULISCHE EINBINDUNG 1 Wärmepumpe mit Vor- und Rücklauffühler für das Heizsystem 28 Soleumwälzpumpe 2 Radiator oder Fussbodenheizung 29 Schmutzfänger (1 mm Siebgrösse) 3 Schwingungsentkoppelte Verbindung (flexible 30 Auffangbehälter für Soleflüssigkeit Schläuche oder Kompensatoren) 31 Mauerdurchführung 4 Geräteunterlage (Sylomerstreifen) 32 Zuleitungsrohr 5 Absperrschieber mit Entleereinrichtung 33 Soleverteiler mit Füll- und Entleereinrichtung 6 Ausdehnungsgefäss... -
Seite 8: Elektrischer Anschluss
MONTAGE ELEKTRISCHER ANSCHLUSS Bei der Installation und Ausführung von elektri- Schaltkasten in den seitlichen Aussparungen einhängen. schen Arbeiten sind die einschlägigen EN- und VDE Sicherheitsvorschriften und die technischen Anschlussbedingungen der Ener- gieversorgungsunternehmen zu beachten. Dabei darf der Schalt- Beim Leistungsanschluss der Wärmepumpe ist kasten nicht gekippt das Rechtsdrehfeld der Lasteinspeisung sicher-... -
Seite 9: Klemmenplan
MONTAGE ELEKTRISCHER ANSCHLUSS / KLEMMENPLAN Die Installation- und Ausführung von elektrischen Arbeiten darf nur von einem zugelassenen Fach- mann unter Berücksichtigung der einschlägigen EN- und VDE Sicherheitsvorschriften und den tech- nischen Anschluss-bedingungen der Energieversorgungsunternehmen ausgeführt werden. 830116S/160630 - Technische Änderungen vorbehalten -... -
Seite 10: Reinigung & Pflege
INBETRIEBNAHME / REINIGUNG / STÖRUNG Inbetriebnahme Die Inbetriebnahme der Wärmepumpe wird über den Wärmepumpenregler durch geführt und ist von einem autorisierten Kunden diensttechniker durchzuführen. Hierfür ist die Fertigstellungsanzeige (FAZ: siehe Seite 25) auszufüllen und ins Werk zu faxen. Vor der Inbetriebnahme sind folgende Punkte zu überprüfen: 1. -
Seite 11: Technische Daten
TECHNISCHE DATEN LA 7 M V.813039 Wärmepumpenart Luft / Wasser Konformität Aufstellung Außen Schutzart IP24 Leistungsdaten Heizleistung/COP bei A2/W35 nach EN255 kW/- 7,0 / 3,3 A7/W35 nach EN255 kW/- 8,0 / 3,8 A10/W35 nach EN255 kW/- 9,2 / 4,4 A-7/W35... - Seite 12 TECHNISCHE DATEN LA 8 M V.813040 Wärmepumpenart Luft / Wasser Konformität Aufstellung Außen Schutzart IP24 Leistungsdaten Heizleistung/COP bei A2/W35 nach EN255 kW/- 8,1 / 3,4 A7/W35 nach EN255 kW/- 9,8 / 4,0 A10/W35 nach EN255 kW/- 10,5 / 4,3 A-7/W35 nach EN255 kW/- 6,3 / 2,6...
-
Seite 13: Heizleistung
LEISTUNGSKURVEN, COP LA 7 M V.811016a Vorlauf 35 Vorlauf 50°C Vorlauf 35°C Vorlauf 50Vorlauf 6Pw Tle Heizleistung (kW) -20,00 5,30 3,60 2,26 1,60 1,20 # -15,00 5,80 3,80 1,70 -7,00 6,30 5,60 2,73 -0,80 1,40 # LA 7 M LW70M... - Seite 14 LEISTUNGSKURVEN, COP LA 8 M V.811013a Vorlauf 35 Vorlauf 50°C Vorlauf 35°C Vorlauf 50Vorlauf 6Pw Tle Heizleistung (kW) -20,00 5,30 3,60 2,26 1,60 1,20 # -15,00 5,80 3,80 1,70 -7,00 6,30 5,60 2,73 -0,80 1,40 # LW80M LA 8 M 2,00 8,20 7,50...
-
Seite 15: Druckverlustkurve
DRUCKVERLUSTKURVEN LA 7 M, LA 8 M V.812013 Druckverlust Heizwasser (bar) 0,30 0,28 0,26 0,24 0,22 0,20 LA 7 M LA 8 M LW100M LW120M 0,18 0,16 0,25 0,001929 0,00175 0,003086 0,007716 0,007015 0,01234 0,14 0,030864 0,02806 0,0494 0,123457 0,1122... -
Seite 16: Massbild
MASSBILD LA 7 M, LA 8 M V.819195c - Heizwasser Austritt - Lufteintritt an 2 Seiten (Vorlauf) R 1" A.G. - Entrée d'air sur deux côtés - Circuit chauffage départ - Air inlet at two sides f.e. R 1" - Heating circuit water output (flow)e.t. -
Seite 17: Sockelplan
SOCKELPLAN LA 7 M, LA 8 M V.819196b +HL]ZDVVHUDQVFKOVVH UDFFRUGHPHQWV HDQ GH FKDXIIDJH FRQQHFWLRQV KHDWLQJ ZDWHU :lUPHSXPSHQ DX‰HQNRQWXU &RQWRXU H[WpULHXU GH OD SRPSH j FKDOHXU FD +HDW SXPS RXWOLQH HQY DSSU 6RFNHO VRFOH SHGHVWDO ! EHU 6RFNHO... -
Seite 18: Aufstellhinweise
AUFSTELLHINWEISE LA 7 M, LA 8 M V.8190038b 1m zum Gerät Luft eintritt Um die Montage zu ermöglichen Luft austritt Montageseite Bedienseite 1m zum Gerät Um Kundendienst zu ermöglichen - Technische Änderungen vorbehalten - 830116S/160630... -
Seite 19: Stromlaufplan
STROMLAUFPLAN TEIL 1 LA 7 M, LA 8 M V.817050 830116S/160630 - Technische Änderungen vorbehalten -... - Seite 20 STROMLAUFPLAN TEIL 2 LA 7 M, LA 8 M V.817050 - Technische Änderungen vorbehalten - 830116S/160630...
- Seite 21 STROMLAUFPLAN TEIL 3 LA 7 M, LA 8 M V.817050 830116S/160630 - Technische Änderungen vorbehalten -...
- Seite 22 STROMLAUFPLAN TEIL 4 LA 7 M, LA 8 M V.817050 - Technische Änderungen vorbehalten - 830116S/160630...
- Seite 23 830116S/160630 - Technische Änderungen vorbehalten -...
-
Seite 24: Eg Konformitätserklärung
