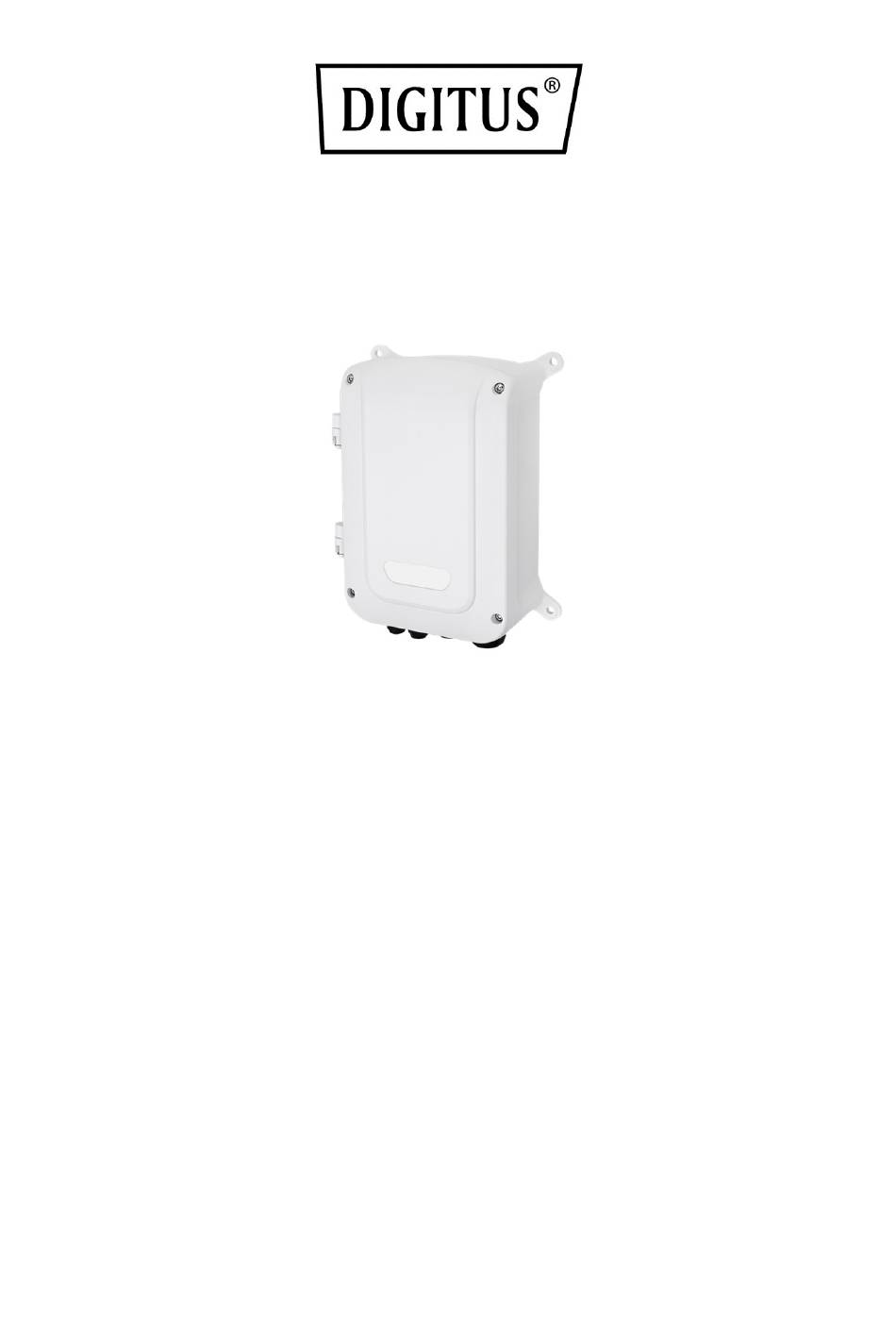

8-Port Fast Ethernet PoE Switch + 2 Gigabit
SFP Uplink-Ports für den Außenbereich
Kurzanleitung zur Installation
DN-95346
Einleitung
Mit dem DIGITUS® Outdoor PoE Switch erhalten sie einen hochwertigen
PoE Switch im wetterfesten Gehäuse mit IP67 Schutzklasse. Das Gehäuse
ist in die Vandalismusschutzklasse IK 10 eingestuft und ist daher sehr
robust ausgelegt. Der PoE Switch bietet eine maximale Reichweite für
PoE 802.3af Geräte von bis zu 250 Metern und für PoE 802.3at Geräte
von bis zu 200 Metern einer Übertagungsrate von 10Mbps. Bei
Verwendung der Standard Reichweite von 100m beträgt die
Übertragungsrate 100Mbps. Mit diesem Outdoor Switch haben Sie ein
All-in-One Gerät im Einsatz, das nach Anschluss der Netzspannung sofort
einsatzbereit ist. Dank Plug and Play sind keinerlei Einstellungen
notwendig. Stecken Sie Ihre PoE Geräte in einen freien PoE Port und der
Switch erkennt eigentständig die Stromversorgung und den PoE Mode.
Kein Separates Netzteil und kein externer Überspannungsschutz
notwendig – die All-in-One Lösung für Outdoor PoE Anwendungen.
Werbung
Verwandte Anleitungen für Digitus DN-95346
Inhaltszusammenfassung für Digitus DN-95346
- Seite 1 Kurzanleitung zur Installation DN-95346 Einleitung Mit dem DIGITUS® Outdoor PoE Switch erhalten sie einen hochwertigen PoE Switch im wetterfesten Gehäuse mit IP67 Schutzklasse. Das Gehäuse ist in die Vandalismusschutzklasse IK 10 eingestuft und ist daher sehr robust ausgelegt. Der PoE Switch bietet eine maximale Reichweite für PoE 802.3af Geräte von bis zu 250 Metern und für PoE 802.3at Geräte...
-
Seite 2: Packungsinhalt
Packungsinhalt 1x PoE-Switch 1x Kurzanleitung zur Installation 1x T25 L-Schlüssel Wichtig 1. Installieren Sie den PoE-Switch an einem belüfteten und trockenen Ort, der frei von elektromagnetischen Quellen, Vibrationen, Feuchtigkeit und Staub ist. 2. Achten Sie darauf, dass die Lüftungsöffnungen des Switches nicht blockiert sind. - Seite 3 Port LED1 Port LED2 EX-MODUS DIP-SCHALTER EX ON Ports 1 und 2 bis zu 250 m PoE-Reichweite. Wenn aktiviert, ist jeder Port isoliert, jedoch mit den Uplink-Ports verbunden. EX OFF Normale Kommunikation für die Ports 1 - 5 EX-Modus in 802.3af (15,4 W): Kameraverbindung bis zu 250 m bei 10 Mbps über EXPoE-Ports EX-Modus in 802.3at (30 W): Kameraverbindung bis zu 200 m bei 10 Mbps über EXPoE-Ports...
- Seite 4 Leuchtet Verbindungsgeschwindigkeit bei grün 1000 Mbps Grün Verbindungsgeschwindigkeit bei erloschen 10/100 Mbps Leuchtet Port ist mit aktivem Gerät Orange verbunden. Orange Kein Gerät angeschlossen. erloschen Blinkt Anormale Stromversorgung erkannt. orange Installation Verwenden Sie die mitgelieferten M10-Inbusschrauben, um die Stromzufuhr an einer Mast- oder Eckmontagehalterung anzuschrauben. Mast- oder Eckmontagehalterung...
- Seite 5 3/4" Kabelkanal Die Montagebohrung ist nachstehend dargestellt. Gleiche Montagebohrung für alle Mast- und Eckmontagehalterungen. PoE-Switch für den Außenbereich: DN-95346...
- Seite 6 Wichtig 1. Müssen zwei Outdoor-Switches angeschlossen werden, verwenden Sie Uplink-Port 4 oder 5. Wenn Sie PoE-Ports für Kreuzschaltverbindungen verwenden, entfällt der 12-KV-Überspannungsschutz. 2. Das Gehäuse muss mit einem Erdungskabel zwischen Erdungsschraube und Masse geerdet werden.
- Seite 7 1,5 m Dies ist ein Produkt der Klasse A. In der häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann der Benutzer aufgefordert werden, geeignete Maßnahmen zu ergreifen. Hiermit erklärt Assmann Electronic GmbH, dass die Konformitätserklärung Bestandteil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese unter der unten angegebenen Herstelleradresse per Post anfordern.
