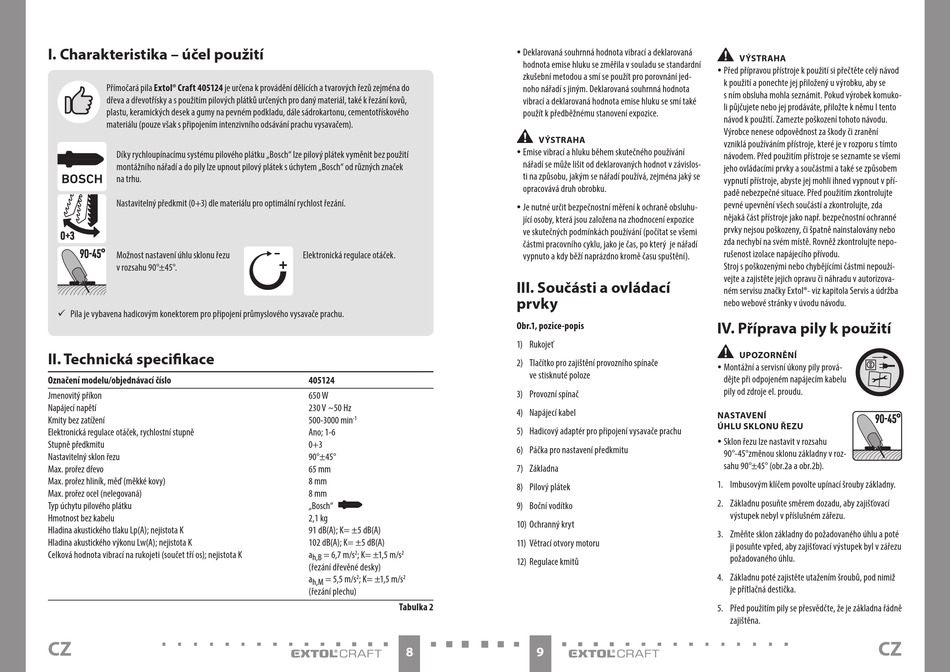

I. Charakteristika – účel použití
Přímočará pila Extol® Craft 405124 je určena k provádění dělících a tvarových řezů zejména do
dřeva a dřevotřísky a s použitím pilových plátků určených pro daný materiál, také k řezání kovů,
plastu, keramických desek a gumy na pevném podkladu, dále sádrokartonu, cementotřískového
materiálu (pouze však s připojením intenzivního odsávání prachu vysavačem).
Díky rychloupínacímu systému pilového plátku „Bosch" lze pilový plátek vyměnit bez použití
montážního nářadí a do pily lze upnout pilový plátek s úchytem „Bosch" od různých značek
na trhu.
Nastavitelný předkmit (0+3) dle materiálu pro optimální rychlost řezání.
Možnost nastavení úhlu sklonu řezu
v rozsahu 90°±45°.
Pila je vybavena hadicovým konektorem pro připojení průmyslového vysavače prachu.
II. Technická specifikace
Označení modelu/objednávací číslo
Jmenovitý příkon
Napájecí napětí
Kmity bez zatížení
Elektronická regulace otáček, rychlostní stupně
Stupně předkmitu
Nastavitelný sklon řezu
Max. prořez dřevo
Max. prořez hliník, měď (měkké kovy)
Max. prořez ocel (nelegovaná)
Typ úchytu pilového plátku
Hmotnost bez kabelu
Hladina akustického tlaku Lp(A); nejistota K
Hladina akustického výkonu Lw(A); nejistota K
Celková hodnota vibrací na rukojeti (součet tří os); nejistota K
CZ
Elektronická regulace otáček.
405124
650 W
230 V ~50 Hz
500-3000 min
-1
Ano; 1-6
0+3
90°±45°
65 mm
8 mm
8 mm
„Bosch"
2,1 kg
91 dB(A); K= ±5 dB(A)
102 dB(A); K= ±5 dB(A)
a
= 6,7 m/s
; K= ±1,5 m/s
2
2
h,B
(řezání dřevěné desky)
a
= 5,5 m/s
; K= ±1,5 m/s
2
2
h,M
(řezání plechu)
Tabulka 2
8
y Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se standardní
zkušební metodou a smí se použít pro porovnání jed-
noho nářadí s jiným. Deklarovaná souhrnná hodnota
vibrací a deklarovaná hodnota emise hluku se smí také
použít k předběžnému stanovení expozice.
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
III. Součásti a ovládací
prvky
Obr.1, pozice-popis
1) Rukojeť
2) Tlačítko pro zajištění provozního spínače
ve stisknuté poloze
3) Provozní spínač
4) Napájecí kabel
5) Hadicový adaptér pro připojení vysavače prachu
6) Páčka pro nastavení předkmitu
7) Základna
8) Pilový plátek
9) Boční vodítko
10) Ochranný kryt
11) Větrací otvory motoru
12) Regulace kmitů
9
•
VÝSTRAHA
y Před přípravou přístroje k použití si přečtěte celý návod
k použití a ponechte jej přiložený u výrobku, aby se
s ním obsluha mohla seznámit. Pokud výrobek komuko-
li půjčujete nebo jej prodáváte, přiložte k němu I tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste jej mohli ihned vypnout v pří-
padě nebezpečné situace. Před použitím zkontrolujte
pevné upevnění všech součástí a zkontrolujte, zda
nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány nebo
zda nechybí na svém místě. Rovněž zkontrolujte nepo-
rušenost izolace napájecího přívodu.
Stroj s poškozenými nebo chybějícími částmi nepouží-
vejte a zajistěte jejich opravu či náhradu v autorizova-
ném servisu značky Extol®- viz kapitola Servis a údržba
nebo webové stránky v úvodu návodu.
IV. Příprava pily k použití
•
UPOZORNĚNÍ
y Montážní a servisní úkony pily prová-
dějte při odpojeném napájecím kabelu
pily od zdroje el. proudu.
NASTAVENÍ
ÚHLU SKLONU ŘEZU
y Sklon řezu lze nastavit v rozsahu
90°-45°změnou sklonu základny v roz-
sahu 90°±45° (obr.2a a obr.2b).
1. Imbusovým klíčem povolte upínací šrouby základny.
2. Základnu posuňte směrem dozadu, aby zajišťovací
výstupek nebyl v příslušném zářezu.
3. Změňte sklon základny do požadovaného úhlu a poté
ji posuňte vpřed, aby zajišťovací výstupek byl v zářezu
požadovaného úhlu.
4. Základnu poté zajistěte utažením šroubů, pod nimiž
je přítlačná destička.
5. Před použitím pily se přesvědčte, že je základna řádně
zajištěna.
