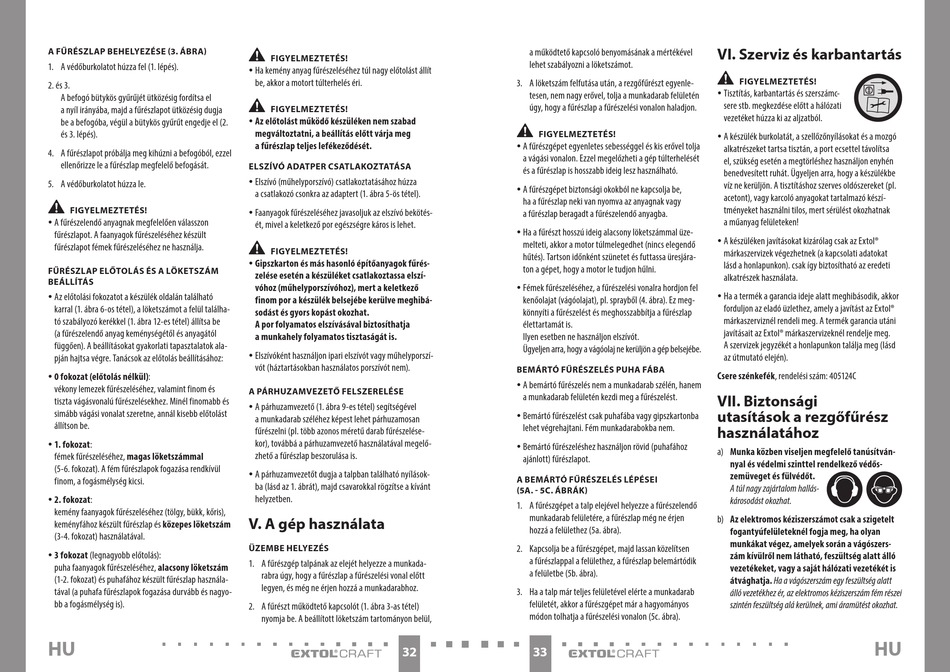

A FŰRÉSZLAP BEHELYEZÉSE (3. ÁBRA)
1. A védőburkolatot húzza fel (1. lépés).
2. és 3.
A befogó bütykös gyűrűjét ütközésig fordítsa el
a nyíl irányába, majd a fűrészlapot ütközésig dugja
be a befogóba, végül a bütykös gyűrűt engedje el (2.
és 3. lépés).
4. A fűrészlapot próbálja meg kihúzni a befogóból, ezzel
ellenőrizze le a fűrészlap megfelelő befogását.
5. A védőburkolatot húzza le.
•
FIGYELMEZTETÉS!
y A fűrészelendő anyagnak megfelelően válasszon
fűrészlapot. A faanyagok fűrészeléséhez készült
fűrészlapot fémek fűrészeléséhez ne használja.
FŰRÉSZLAP ELŐTOLÁS ÉS A LÖKETSZÁM
BEÁLLÍTÁS
y Az előtolási fokozatot a készülék oldalán található
karral (1. ábra 6-os tétel), a löketszámot a felül találha-
tó szabályozó kerékkel (1. ábra 12-es tétel) állítsa be
(a fűrészelendő anyag keménységétől és anyagától
függően). A beállításokat gyakorlati tapasztalatok ala-
pján hajtsa végre. Tanácsok az előtolás beállításához:
y 0 fokozat (előtolás nélkül):
vékony lemezek fűrészeléséhez, valamint finom és
tiszta vágásvonalú fűrészelésekhez. Minél finomabb és
simább vágási vonalat szeretne, annál kisebb előtolást
állítson be.
y 1. fokozat:
fémek fűrészeléséhez, magas löketszámmal
(5-6. fokozat). A fém fűrészlapok fogazása rendkívül
finom, a fogásmélység kicsi.
y 2. fokozat:
kemény faanyagok fűrészeléséhez (tölgy, bükk, kőris),
keményfához készült fűrészlap és közepes löketszám
(3-4. fokozat) használatával.
y 3 fokozat (legnagyobb előtolás):
puha faanyagok fűrészeléséhez, alacsony löketszám
(1-2. fokozat) és puhafához készült fűrészlap használa-
tával (a puhafa fűrészlapok fogazása durvább és nagyo-
bb a fogásmélység is).
HU
•
FIGYELMEZTETÉS!
y Ha kemény anyag fűrészeléséhez túl nagy előtolást állít
be, akkor a motort túlterhelés éri.
•
FIGYELMEZTETÉS!
y Az előtolást működő készüléken nem szabad
megváltoztatni, a beállítás előtt várja meg
a fűrészlap teljes lefékeződését.
ELSZÍVÓ ADATPER CSATLAKOZTATÁSA
y Elszívó (műhelyporszívó) csatlakoztatásához húzza
a csatlakozó csonkra az adaptert (1. ábra 5-ös tétel).
y Faanyagok fűrészeléséhez javasoljuk az elszívó bekötés-
ét, mivel a keletkező por egészségre káros is lehet.
•
FIGYELMEZTETÉS!
y Gipszkarton és más hasonló építőanyagok fűrés-
zelése esetén a készüléket csatlakoztassa elszí-
vóhoz (műhelyporszívóhoz), mert a keletkező
finom por a készülék belsejébe kerülve meghibá-
sodást és gyors kopást okozhat.
A por folyamatos elszívásával biztosíthatja
a munkahely folyamatos tisztaságát is.
y Elszívóként használjon ipari elszívót vagy műhelyporszí-
vót (háztartásokban használatos porszívót nem).
A PÁRHUZAMVEZETŐ FELSZERELÉSE
y A párhuzamvezető (1. ábra 9-es tétel) segítségével
a munkadarab széléhez képest lehet párhuzamosan
fűrészelni (pl. több azonos méretű darab fűrészelése-
kor), továbbá a párhuzamvezető használatával megelő-
zhető a fűrészlap beszorulása is.
y A párhuzamvezetőt dugja a talpban található nyílások-
ba (lásd az 1. ábrát), majd csavarokkal rögzítse a kívánt
helyzetben.
V. A gép használata
ÜZEMBE HELYEZÉS
1. A fűrészgép talpának az elejét helyezze a munkada-
rabra úgy, hogy a fűrészlap a fűrészelési vonal előtt
legyen, és még ne érjen hozzá a munkadarabhoz.
2. A fűrészt működtető kapcsolót (1. ábra 3-as tétel)
nyomja be. A beállított löketszám tartományon belül,
32
a működtető kapcsoló benyomásának a mértékével
lehet szabályozni a löketszámot.
3. A löketszám felfutása után, a rezgőfűrészt egyenle-
tesen, nem nagy erővel, tolja a munkadarab felületén
úgy, hogy a fűrészlap a fűrészelési vonalon haladjon.
•
FIGYELMEZTETÉS!
y A fűrészgépet egyenletes sebességgel és kis erővel tolja
a vágási vonalon. Ezzel megelőzheti a gép túlterhelését
és a fűrészlap is hosszabb ideig lesz használható.
y A fűrészgépet biztonsági okokból ne kapcsolja be,
ha a fűrészlap neki van nyomva az anyagnak vagy
a fűrészlap beragadt a fűrészelendő anyagba.
y Ha a fűrészt hosszú ideig alacsony löketszámmal üze-
melteti, akkor a motor túlmelegedhet (nincs elegendő
hűtés). Tartson időnként szünetet és futtassa üresjára-
ton a gépet, hogy a motor le tudjon hűlni.
y Fémek fűrészeléséhez, a fűrészelési vonalra hordjon fel
kenőolajat (vágóolajat), pl. sprayből (4. ábra). Ez meg-
könnyíti a fűrészelést és meghosszabbítja a fűrészlap
élettartamát is.
Ilyen esetben ne használjon elszívót.
Ügyeljen arra, hogy a vágóolaj ne kerüljön a gép belsejébe.
BEMÁRTÓ FŰRÉSZELÉS PUHA FÁBA
y A bemártó fűrészelés nem a munkadarab szélén, hanem
a munkadarab felületén kezdi meg a fűrészelést.
y Bemártó fűrészelést csak puhafába vagy gipszkartonba
lehet végrehajtani. Fém munkadarabokba nem.
y Bemártó fűrészeléshez használjon rövid (puhafához
ajánlott) fűrészlapot.
A BEMÁRTÓ FŰRÉSZELÉS LÉPÉSEI
(5A. - 5C. ÁBRÁK)
1. A fűrészgépet a talp elejével helyezze a fűrészelendő
munkadarab felületére, a fűrészlap még ne érjen
hozzá a felülethez (5a. ábra).
2. Kapcsolja be a fűrészgépet, majd lassan közelítsen
a fűrészlappal a felülethez, a fűrészlap belemártódik
a felületbe (5b. ábra).
3. Ha a talp már teljes felületével elérte a munkadarab
felületét, akkor a fűrészgépet már a hagyományos
módon tolhatja a fűrészelési vonalon (5c. ábra).
33
VI. Szerviz és karbantartás
•
FIGYELMEZTETÉS!
y Tisztítás, karbantartás és szerszámc-
sere stb. megkezdése előtt a hálózati
vezetéket húzza ki az aljzatból.
y A készülék burkolatát, a szellőzőnyílásokat és a mozgó
alkatrészeket tartsa tisztán, a port ecsettel távolítsa
el, szükség esetén a megtörléshez használjon enyhén
benedvesített ruhát. Ügyeljen arra, hogy a készülékbe
víz ne kerüljön. A tisztításhoz szerves oldószereket (pl.
acetont), vagy karcoló anyagokat tartalmazó készí-
tményeket használni tilos, mert sérülést okozhatnak
a műanyag felületeken!
y A készüléken javításokat kizárólag csak az Extol®
márkaszervizek végezhetnek (a kapcsolati adatokat
lásd a honlapunkon). csak így biztosítható az eredeti
alkatrészek használata.
y Ha a termék a garancia ideje alatt meghibásodik, akkor
forduljon az eladó üzlethez, amely a javítást az Extol®
márkaszerviznél rendeli meg. A termék garancia utáni
javításait az Extol® márkaszervizeknél rendelje meg.
A szervizek jegyzékét a honlapunkon találja meg (lásd
az útmutató elején).
Csere szénkefék, rendelési szám: 405124C
VII. Biztonsági
utasítások a rezgőfűrész
használatához
a) Munka közben viseljen megfelelő tanúsítván-
nyal és védelmi szinttel rendelkező védős-
zemüveget és fülvédőt.
A túl nagy zajártalom hallás-
károsodást okozhat.
b) Az elektromos kéziszerszámot csak a szigetelt
fogantyúfelületeknél fogja meg, ha olyan
munkákat végez, amelyek során a vágószers-
zám kívülről nem látható, feszültség alatt álló
vezetékeket, vagy a saját hálózati vezetékét is
átvághatja. Ha a vágószerszám egy feszültség alatt
álló vezetékhez ér, az elektromos kéziszerszám fém részei
szintén feszültség alá kerülnek, ami áramütést okozhat.
