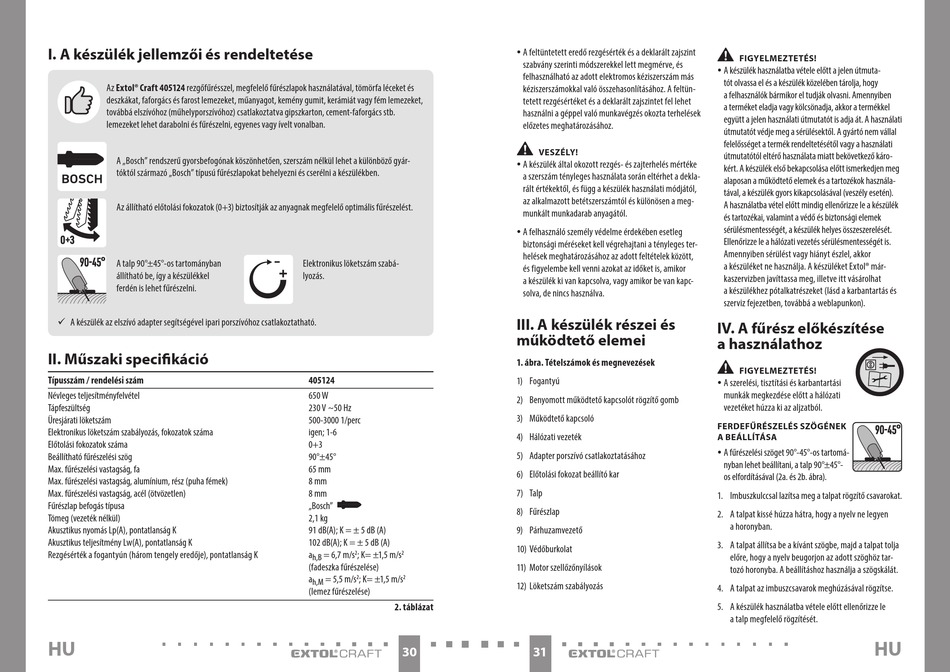

I. A készülék jellemzői és rendeltetése
Az Extol® Craft 405124 rezgőfűrésszel, megfelelő fűrészlapok használatával, tömörfa léceket és
deszkákat, faforgács és farost lemezeket, műanyagot, kemény gumit, kerámiát vagy fém lemezeket,
továbbá elszívóhoz (műhelyporszívóhoz) csatlakoztatva gipszkarton, cement-faforgács stb.
lemezeket lehet darabolni és fűrészelni, egyenes vagy ívelt vonalban.
A „Bosch" rendszerű gyorsbefogónak köszönhetően, szerszám nélkül lehet a különböző gyár-
tóktól származó „Bosch" típusú fűrészlapokat behelyezni és cserélni a készülékben.
Az állítható előtolási fokozatok (0+3) biztosítják az anyagnak megfelelő optimális fűrészelést.
A talp 90°±45°-os tartományban
állítható be, így a készülékkel
ferdén is lehet fűrészelni.
A készülék az elszívó adapter segítségével ipari porszívóhoz csatlakoztatható.
II. Műszaki specifikáció
Típusszám / rendelési szám
Névleges teljesítményfelvétel
Tápfeszültség
Üresjárati löketszám
Elektronikus löketszám szabályozás, fokozatok száma
Előtolási fokozatok száma
Beállítható fűrészelési szög
Max. fűrészelési vastagság, fa
Max. fűrészelési vastagság, alumínium, rész (puha fémek)
Max. fűrészelési vastagság, acél (ötvözetlen)
Fűrészlap befogás típusa
Tömeg (vezeték nélkül)
Akusztikus nyomás Lp(A), pontatlanság K
Akusztikus teljesítmény Lw(A), pontatlanság K
Rezgésérték a fogantyún (három tengely eredője), pontatlanság K
HU
Elektronikus löketszám szabá-
lyozás.
405124
650 W
230 V ~50 Hz
500-3000 1/perc
igen; 1-6
0+3
90°±45°
65 mm
8 mm
8 mm
„Bosch"
2,1 kg
91 dB(A); K = ± 5 dB (A)
102 dB(A); K = ± 5 dB (A)
a
= 6,7 m/s
; K= ±1,5 m/s
2
2
h,B
(fadeszka fűrészelése)
a
= 5,5 m/s
; K= ±1,5 m/s
2
2
h,M
(lemez fűrészelése)
2. táblázat
30
y A feltüntetett eredő rezgésérték és a deklarált zajszint
szabvány szerinti módszerekkel lett megmérve, és
felhasználható az adott elektromos kéziszerszám más
kéziszerszámokkal való összehasonlításához. A feltün-
tetett rezgésértéket és a deklarált zajszintet fel lehet
használni a géppel való munkavégzés okozta terhelések
előzetes meghatározásához.
•
VESZÉLY!
y A készülék által okozott rezgés- és zajterhelés mértéke
a szerszám tényleges használata során eltérhet a dekla-
rált értékektől, és függ a készülék használati módjától,
az alkalmazott betétszerszámtól és különösen a meg-
munkált munkadarab anyagától.
y A felhasználó személy védelme érdekében esetleg
biztonsági méréseket kell végrehajtani a tényleges ter-
helések meghatározásához az adott feltételek között,
és figyelembe kell venni azokat az időket is, amikor
a készülék ki van kapcsolva, vagy amikor be van kapc-
solva, de nincs használva.
III. A készülék részei és
működtető elemei
1. ábra. Tételszámok és megnevezések
1) Fogantyú
2) Benyomott működtető kapcsolót rögzítő gomb
3) Működtető kapcsoló
4) Hálózati vezeték
5) Adapter porszívó csatlakoztatásához
6) Előtolási fokozat beállító kar
7) Talp
8) Fűrészlap
9) Párhuzamvezető
10) Védőburkolat
11) Motor szellőzőnyílások
12) Löketszám szabályozás
31
•
FIGYELMEZTETÉS!
y A készülék használatba vétele előtt a jelen útmuta-
tót olvassa el és a készülék közelében tárolja, hogy
a felhasználók bármikor el tudják olvasni. Amennyiben
a terméket eladja vagy kölcsönadja, akkor a termékkel
együtt a jelen használati útmutatót is adja át. A használati
útmutatót védje meg a sérülésektől. A gyártó nem vállal
felelősséget a termék rendeltetésétől vagy a használati
útmutatótól eltérő használata miatt bekövetkező káro-
kért. A készülék első bekapcsolása előtt ismerkedjen meg
alaposan a működtető elemek és a tartozékok használa-
tával, a készülék gyors kikapcsolásával (veszély esetén).
A használatba vétel előtt mindig ellenőrizze le a készülék
és tartozékai, valamint a védő és biztonsági elemek
sérülésmentességét, a készülék helyes összeszerelését.
Ellenőrizze le a hálózati vezetés sérülésmentességét is.
Amennyiben sérülést vagy hiányt észlel, akkor
a készüléket ne használja. A készüléket Extol® már-
kaszervizben javíttassa meg, illetve itt vásárolhat
a készülékhez pótalkatrészeket (lásd a karbantartás és
szerviz fejezetben, továbbá a weblapunkon).
IV. A fűrész előkészítése
a használathoz
•
FIGYELMEZTETÉS!
y A szerelési, tisztítási és karbantartási
munkák megkezdése előtt a hálózati
vezetéket húzza ki az aljzatból.
FERDEFŰRÉSZELÉS SZÖGÉNEK
A BEÁLLÍTÁSA
y A fűrészelési szöget 90°-45°-os tartomá-
nyban lehet beállítani, a talp 90°±45°-
os elfordításával (2a. és 2b. ábra).
1. Imbuszkulccsal lazítsa meg a talpat rögzítő csavarokat.
2. A talpat kissé húzza hátra, hogy a nyelv ne legyen
a horonyban.
3. A talpat állítsa be a kívánt szögbe, majd a talpat tolja
előre, hogy a nyelv beugorjon az adott szöghöz tar-
tozó horonyba. A beállításhoz használja a szögskálát.
4. A talpat az imbuszcsavarok meghúzásával rögzítse.
5. A készülék használatba vétele előtt ellenőrizze le
a talp megfelelő rögzítését.
HU
