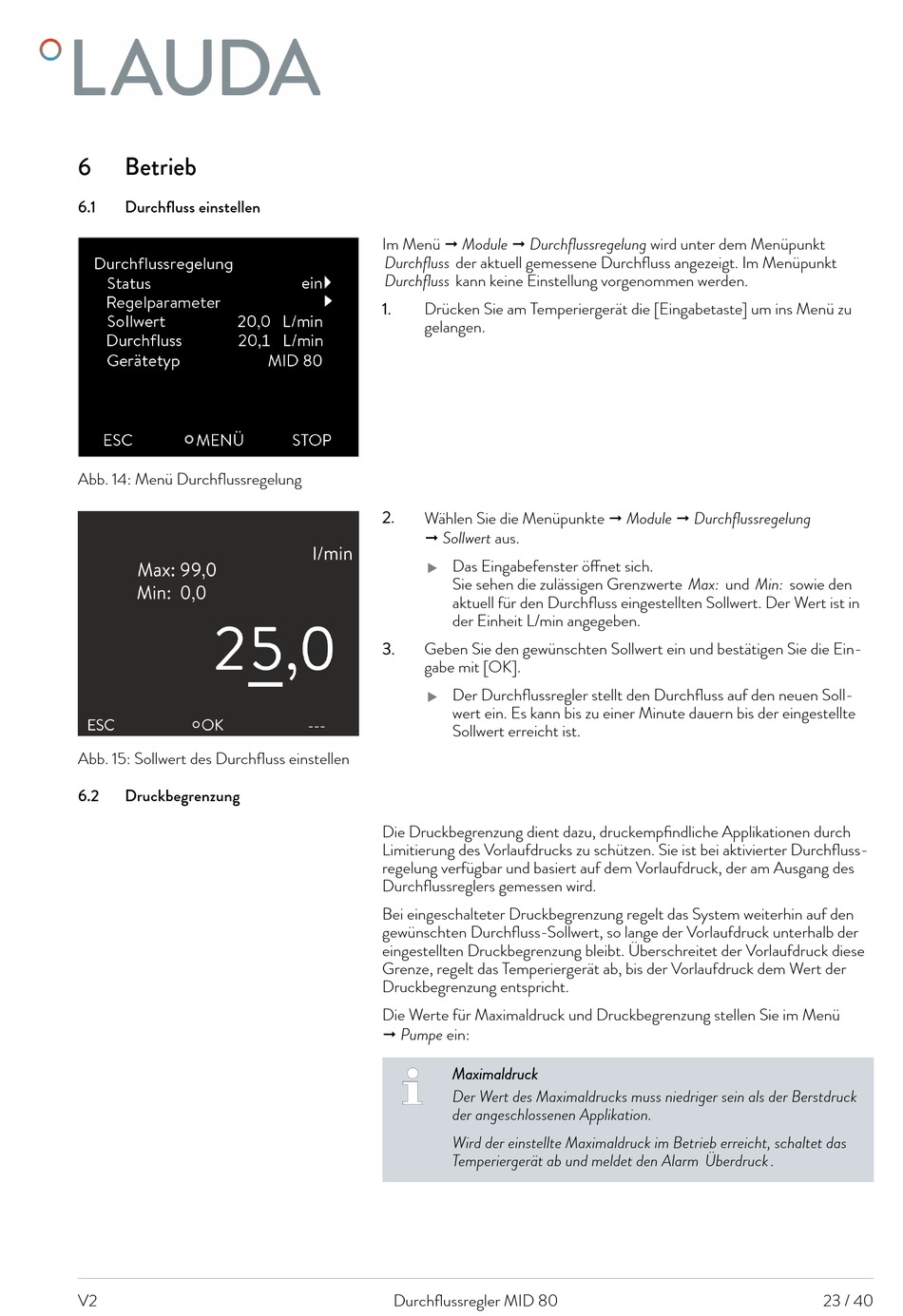

6
Betrieb
6.1
Durchfluss einstellen
Abb. 14: Menü Durchflussregelung
Abb. 15: Sollwert des Durchfluss einstellen
6.2
Druckbegrenzung
V2
Im Menü Module Durchflussregelung wird unter dem Menüpunkt
Durchfluss der aktuell gemessene Durchfluss angezeigt. Im Menüpunkt
Durchfluss kann keine Einstellung vorgenommen werden.
1.
Drücken Sie am Temperiergerät die [Eingabetaste] um ins Menü zu
gelangen.
2.
Wählen Sie die Menüpunkte Module Durchflussregelung
Sollwert aus.
Das Eingabefenster öffnet sich.
Sie sehen die zulässigen Grenzwerte Max: und Min: sowie den
aktuell für den Durchfluss eingestellten Sollwert. Der Wert ist in
der Einheit L/min angegeben.
3.
Geben Sie den gewünschten Sollwert ein und bestätigen Sie die Ein-
gabe mit [OK].
Der Durchflussregler stellt den Durchfluss auf den neuen Soll-
wert ein. Es kann bis zu einer Minute dauern bis der eingestellte
Sollwert erreicht ist.
Die Druckbegrenzung dient dazu, druckempfindliche Applikationen durch
Limitierung des Vorlaufdrucks zu schützen. Sie ist bei aktivierter Durchfluss-
regelung verfügbar und basiert auf dem Vorlaufdruck, der am Ausgang des
Durchflussreglers gemessen wird.
Bei eingeschalteter Druckbegrenzung regelt das System weiterhin auf den
gewünschten Durchfluss-Sollwert, so lange der Vorlaufdruck unterhalb der
eingestellten Druckbegrenzung bleibt. Überschreitet der Vorlaufdruck diese
Grenze, regelt das Temperiergerät ab, bis der Vorlaufdruck dem Wert der
Druckbegrenzung entspricht.
Die Werte für Maximaldruck und Druckbegrenzung stellen Sie im Menü
Pumpe ein:
Maximaldruck
Der Wert des Maximaldrucks muss niedriger sein als der Berstdruck
der angeschlossenen Applikation.
Wird der einstellte Maximaldruck im Betrieb erreicht, schaltet das
Temperiergerät ab und meldet den Alarm Überdruck .
Durchflussregler MID 80
23 / 40
