Applikation anschließen

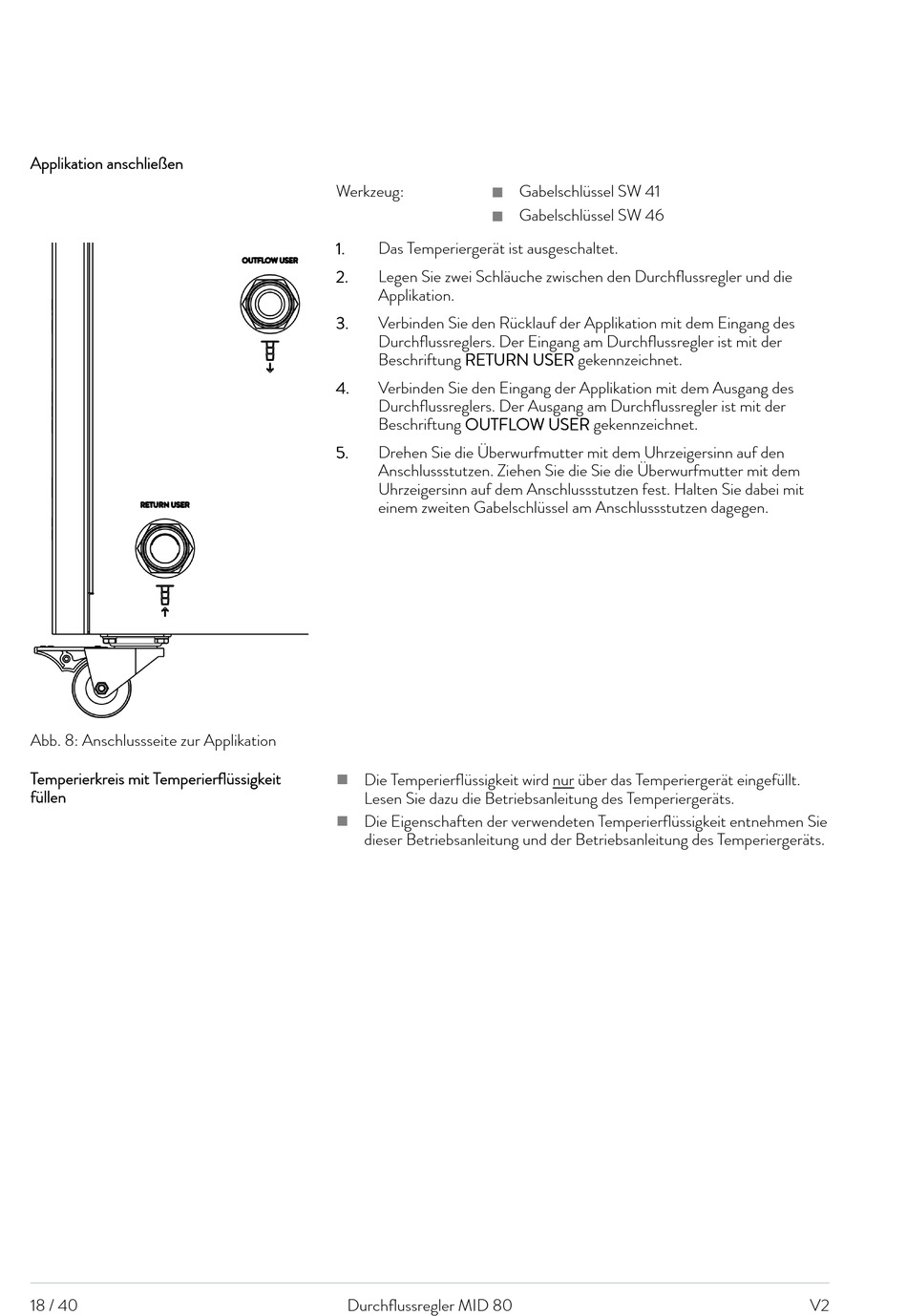

Abb. 8: Anschlussseite zur Applikation
Temperierkreis mit Temperierflüssigkeit
füllen
18 / 40
Werkzeug:
n
n
1.
Das Temperiergerät ist ausgeschaltet.
2.
Legen Sie zwei Schläuche zwischen den Durchflussregler und die
Applikation.
3.
Verbinden Sie den Rücklauf der Applikation mit dem Eingang des
Durchflussreglers. Der Eingang am Durchflussregler ist mit der
Beschriftung RETURN USER gekennzeichnet.
4.
Verbinden Sie den Eingang der Applikation mit dem Ausgang des
Durchflussreglers. Der Ausgang am Durchflussregler ist mit der
Beschriftung OUTFLOW USER gekennzeichnet.
5.
Drehen Sie die Überwurfmutter mit dem Uhrzeigersinn auf den
Anschlussstutzen. Ziehen Sie die Sie die Überwurfmutter mit dem
Uhrzeigersinn auf dem Anschlussstutzen fest. Halten Sie dabei mit
einem zweiten Gabelschlüssel am Anschlussstutzen dagegen.
Die Temperierflüssigkeit wird nur über das Temperiergerät eingefüllt.
n
Lesen Sie dazu die Betriebsanleitung des Temperiergeräts.
Die Eigenschaften der verwendeten Temperierflüssigkeit entnehmen Sie
n
dieser Betriebsanleitung und der Betriebsanleitung des Temperiergeräts.
Durchflussregler MID 80
Gabelschlüssel SW 41
Gabelschlüssel SW 46
