Gerätebeschreibung
V2
Der Durchflussregler erweitert die Funktion des Temperiergeräts, indem er
die zur Applikation fließende Temperierflüssigkeit auf einen einstellbaren
Durchfluss (= Volumenstrom) regelt. Den gewünschten Sollwert stellen
Sie über das Temperiergerät ein. Das Hauptmenü des Temperiergeräts ist
um die Funktionen des Durchflussreglers erweitert. Die Ansteuerung des
Regelventils im Durchflussregler und sämtliche Statusabfragen erfolgen über
die LiBus-Verbindung zwischen Temperiergerät und Durchflussregler. Am
Durchflussregler sind keine Einstellmöglichkeiten vorhanden.
Der Druchflussregler begrenzt den Temperaturbereich der Temperiergeräte
generell unten auf -40 °C und oben auf 90 °C bei den XT-Geräten oder
oben auf 140 °C bei den P-Geräten.
Der Durchflussregler besitzt einen internen Bypass. Dieser elektronisch
gesteuerte Bypass dient zur Anpassung und Regelung des Durchflusses.

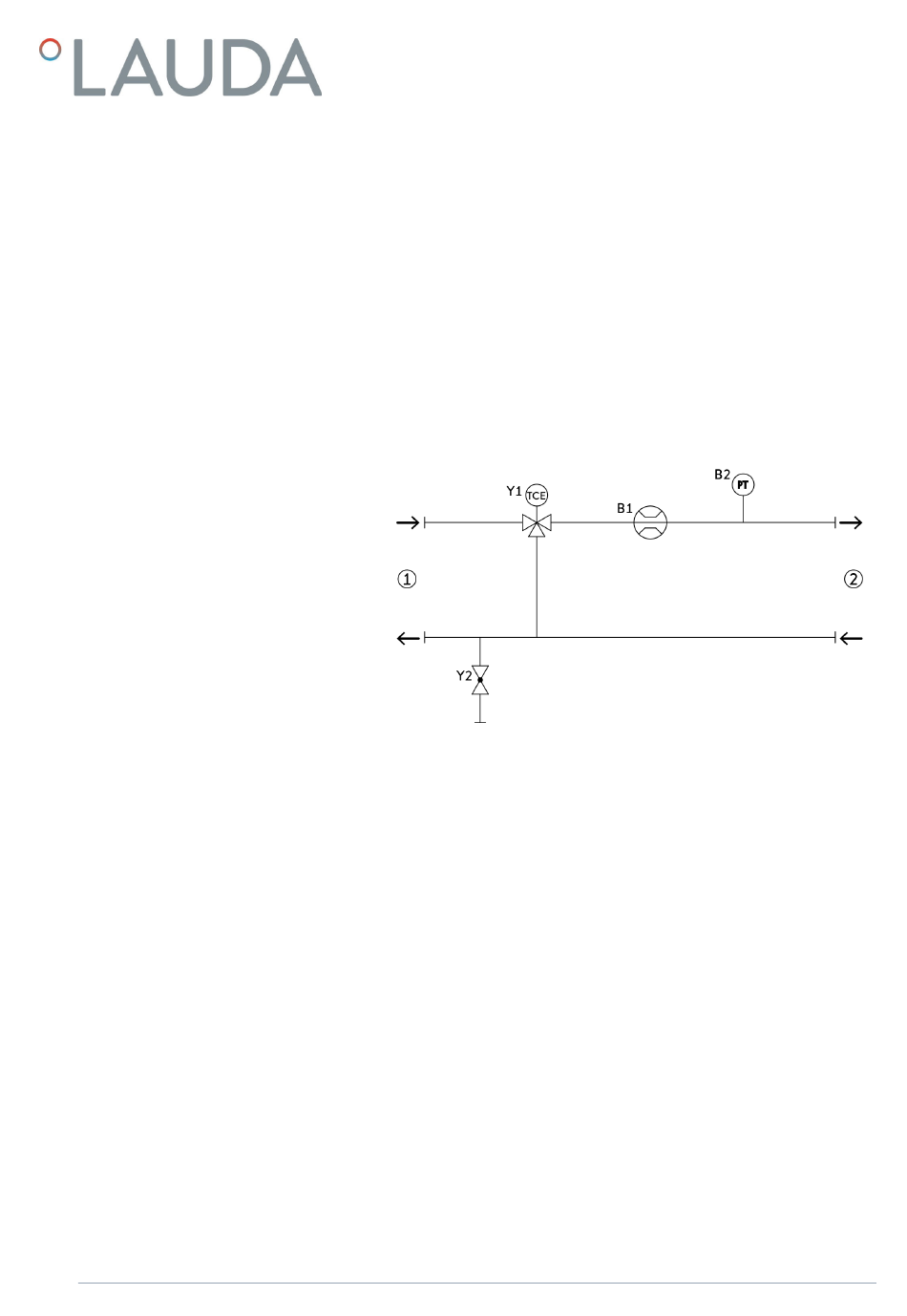

Abb. 2: Hydraulikplan MID 80
1
Temperiergerät
2
Applikation
B1 Durchflussmesser
B2 Drucksensor
Y1 Motorstellventil
Y2 Entleerung
Durchflussregler MID 80
