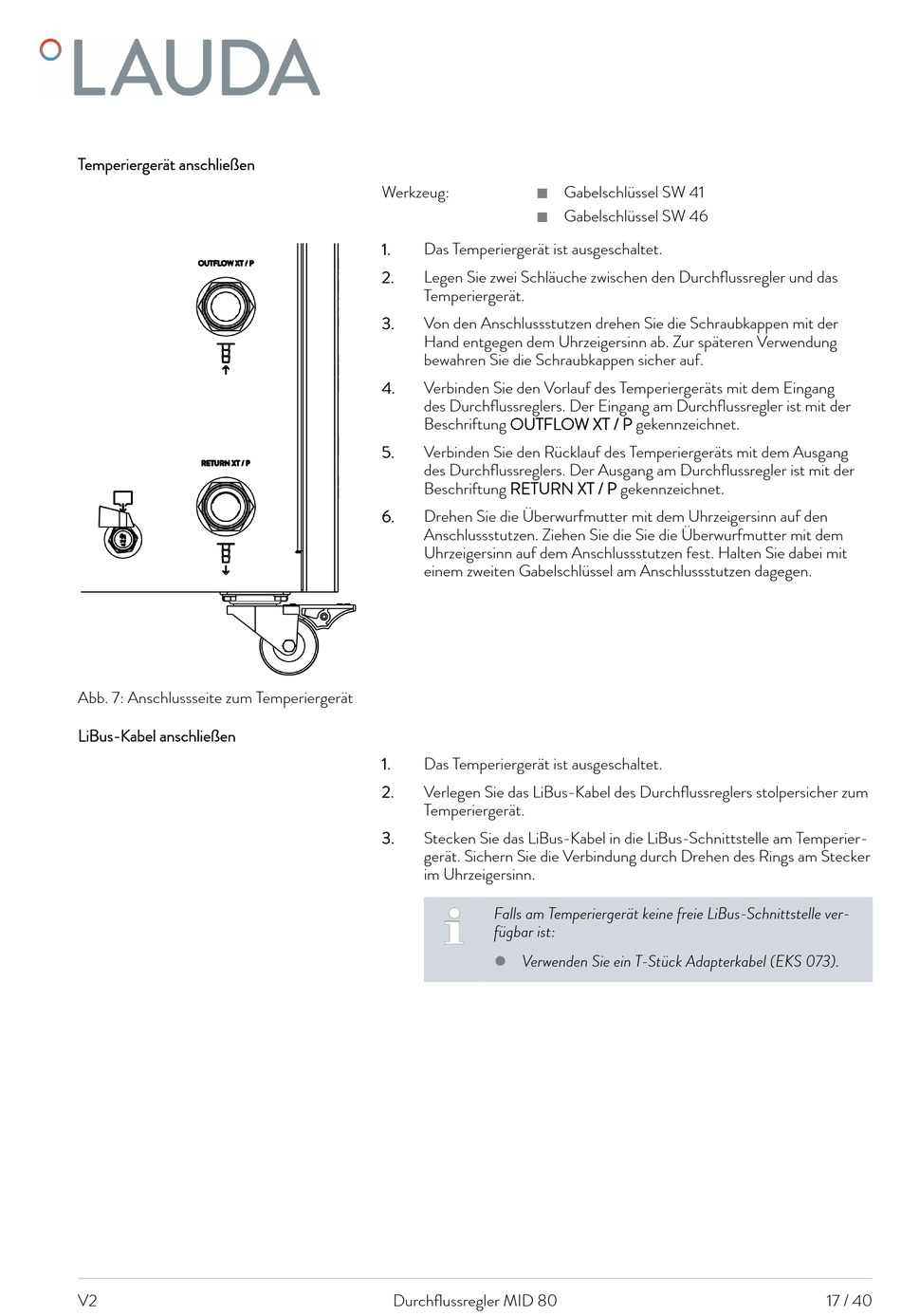

Temperiergerät anschließen
Abb. 7: Anschlussseite zum Temperiergerät
LiBus-Kabel anschließen
V2
Werkzeug:
n
n
1.
Das Temperiergerät ist ausgeschaltet.
2.
Legen Sie zwei Schläuche zwischen den Durchflussregler und das
Temperiergerät.
3.
Von den Anschlussstutzen drehen Sie die Schraubkappen mit der
Hand entgegen dem Uhrzeigersinn ab. Zur späteren Verwendung
bewahren Sie die Schraubkappen sicher auf.
4.
Verbinden Sie den Vorlauf des Temperiergeräts mit dem Eingang
des Durchflussreglers. Der Eingang am Durchflussregler ist mit der
Beschriftung OUTFLOW XT / P gekennzeichnet.
5.
Verbinden Sie den Rücklauf des Temperiergeräts mit dem Ausgang
des Durchflussreglers. Der Ausgang am Durchflussregler ist mit der
Beschriftung RETURN XT / P gekennzeichnet.
6.
Drehen Sie die Überwurfmutter mit dem Uhrzeigersinn auf den
Anschlussstutzen. Ziehen Sie die Sie die Überwurfmutter mit dem
Uhrzeigersinn auf dem Anschlussstutzen fest. Halten Sie dabei mit
einem zweiten Gabelschlüssel am Anschlussstutzen dagegen.
1.
Das Temperiergerät ist ausgeschaltet.
2.
Verlegen Sie das LiBus-Kabel des Durchflussreglers stolpersicher zum
Temperiergerät.
3.
Stecken Sie das LiBus-Kabel in die LiBus-Schnittstelle am Temperier-
gerät. Sichern Sie die Verbindung durch Drehen des Rings am Stecker
im Uhrzeigersinn.
Falls am Temperiergerät keine freie LiBus-Schnittstelle ver-
fügbar ist:
Verwenden Sie ein T-Stück Adapterkabel (EKS 073).
Durchflussregler MID 80
Gabelschlüssel SW 41
Gabelschlüssel SW 46
17 / 40
