Elektrische Verbindung
Das elektrische Kabel und die Wandsteckdose sind NICHT im Lieferumfang des Flachbett-
Schneideplotters enthalten. Dies sollte vom Endbenutzer bereitgestellt werden.
Die Steckdose und der Kabelstecker müssen dem IEC60309-Standard entsprechen.
Der Anschluss an das Stromnetz kann auch mit einem elektrischen Wandkasten erfolgen.
Leistungsanforderungen (einschließlich des Standard-Vakuumsatzes von Summa):
Oder: 3x 208V + N ,60 Hz, max 30A
•
Oder: 3 x 400V + N , 50Hz, max 20A
•
Oder: 3 x 230V, 50Hz, max 20A
•
Stromkabel:
Länge: Abstand zwischen Maschine und Steckdose + 2 m
•
3 oder 4 Kern + Masse (je nach Netzspannung)
•
Gesamtdurchmesser: zwischen 9 mm (0,36 Zoll) und 17 mm (0,67 Zoll)
•
Europa: Der Querschnitt jedes Kerns sollte mindestens 2,5 mm
•
V) betragen. Wenn das Kabel länger als 25 m ist, muß der Querschnitt mindestens 4 mm
betragen.
Nordamerika: Der Durchmesser jedes Kerns sollte mindestens AWG 10 mit MTW-Bewertung
•
für den nordamerikanischen Markt (3 x 208 V + N) betragen.
Externer Überstromschutz 208Y/120V, max. 40A, 10 kA Unterbrechungskapazität.
WARNUNG: Überprüfen Sie unbedingt die regionalen elektrischen
Anforderungen für die Art der Steckdose und den Stecker und die
Sicherung für die Steckdose oder den elektrischen Wandkasten.
The infor mat io n contain e d in this docu me nt is confid e n tia l, and only for the infor mat io n of the intend e d recipie nt and may not be publis h e d or redist rib ut e d witho ut the prior writte n consen t of Summa NV.
Summa nv
Tel +32 59 27 00 11

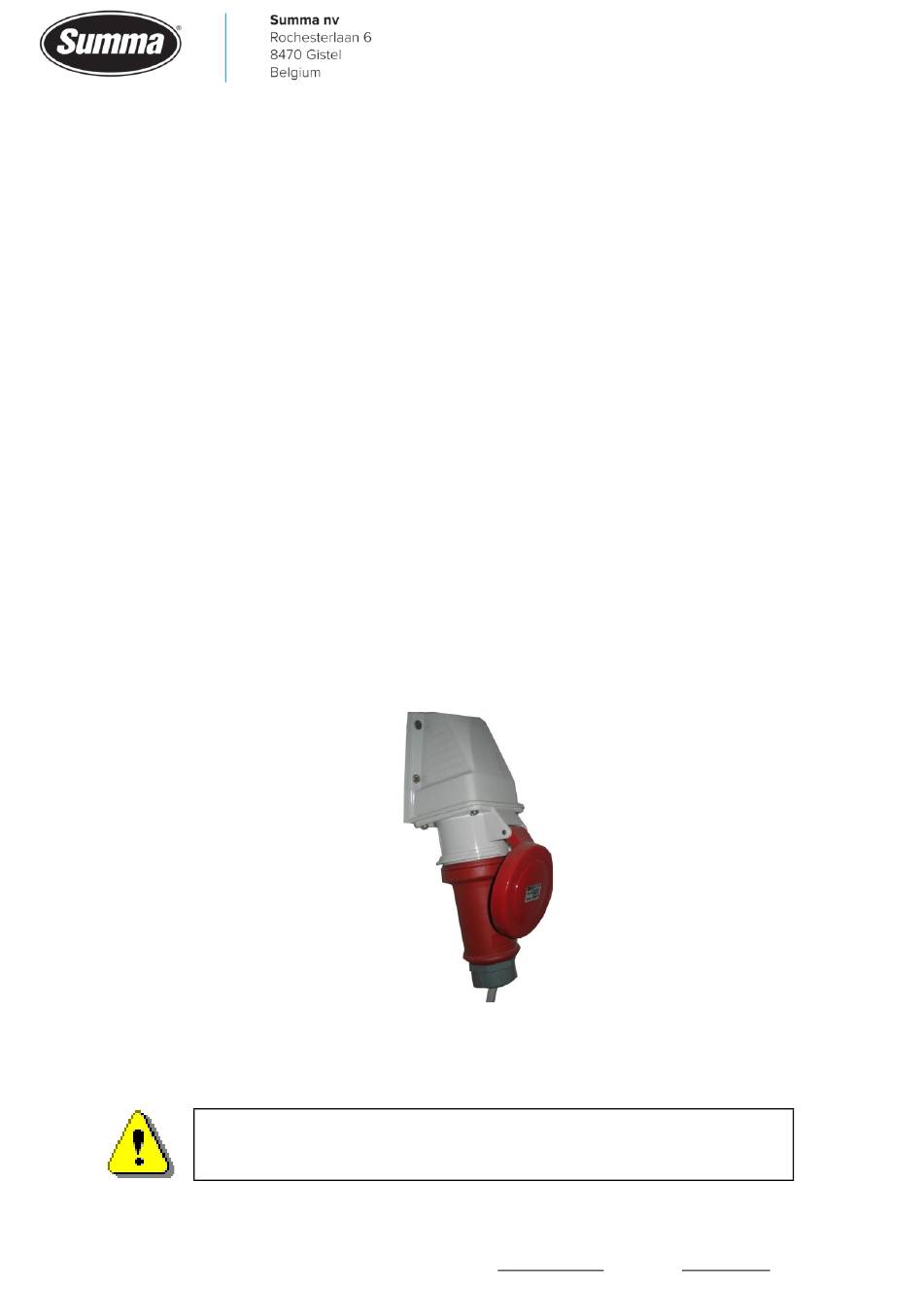

Abbildung 7 IEC60309 Referenzbild für Stecker und Buchse
