BET RI EB S - U ND MO N TAG E AN L EI TUN G LG 74 0
VERBINDUNG BEDIENEINHEIT MIT
STEUERUNGSPLATINE
MONTAGE BEDIENEINHEIT MINI
MONTAGE BEDIENEINHEIT TOUCH
UMWÄLZPUMPEN
Die Steuerung besteht aus einer Steu-
erungsplatine und einer Bedieneinheit.
Die Steuerungsplatine ist mit einer
Busverbindung mit der Bedieneinheit
zu verbinden. Über diese Leitungsver-
bindung kann die Steuerungsplatine die
internen Zustände und auch Betriebs-
und Störmeldungen an die Bedieneinheit
kommunizieren.
Zur Herstellung der Verbindung ist ein
Kabel J-Y(ST)Y2x2x0,8 in geschirmter
Die Bedieneinheit MINI besitzt
keinen integrierten Tempera-
turfühler. Wenn erforderlich,
muss dieser extern installiert und an die
Steuerung angeschlossen werden.
Die Befestigung der Bedieneinheit MINI
erfolgt durch Anschrauben der mit-
gelieferten Befestigungsplatte in eine
handelsübliche Wandelektroinstallati-
onsdose.

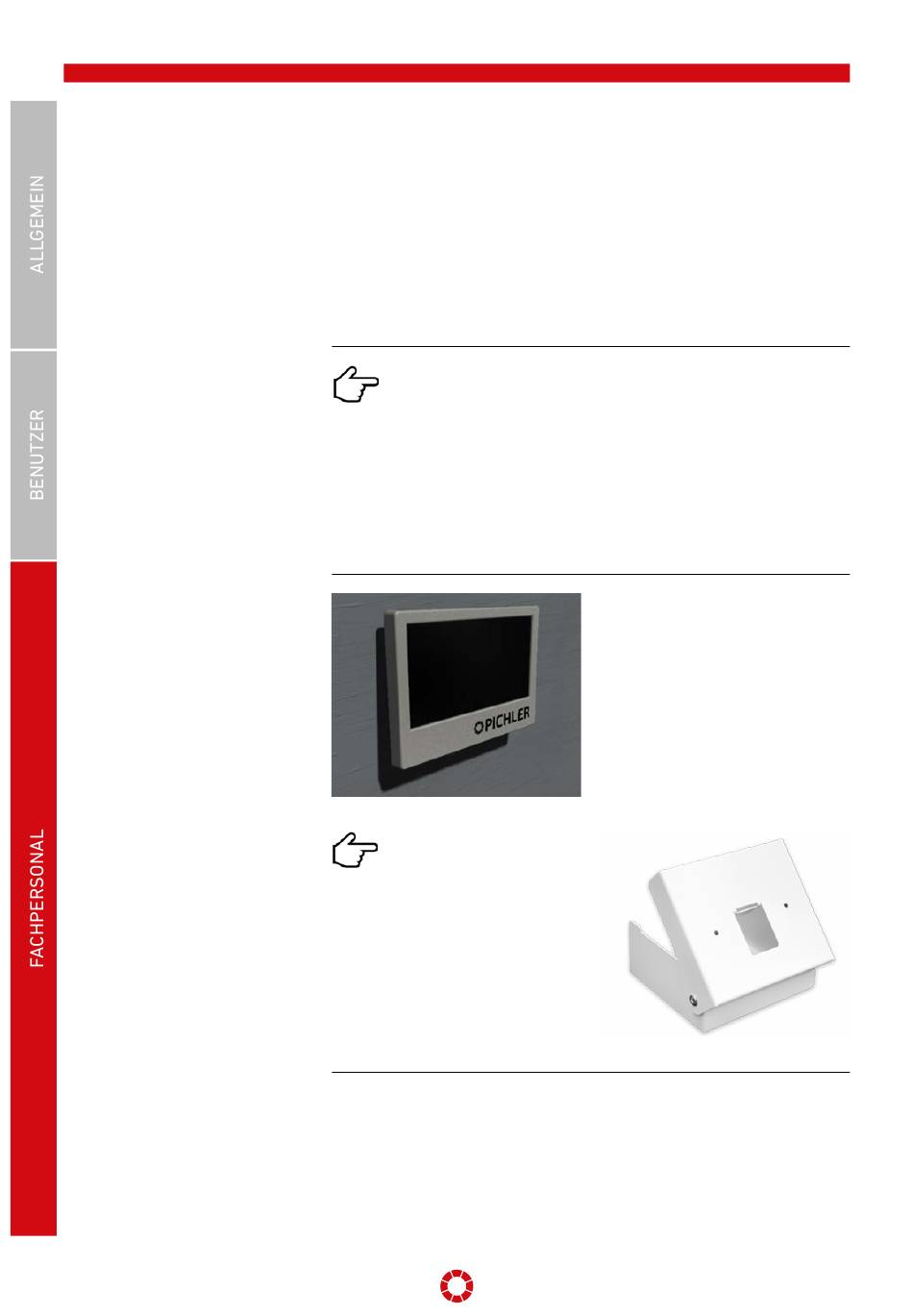

Abbildung: Wandmontage Bedieneinheit TOUCH
Auf der Unterseite der Be-
dieneinheit befindet sich der
Temperaturfühler. Um eine
korrekte und aussagekräftige Raumtem-
peraturerfassung zu gewährleisten, ist
es wichtig die Bedieneinheit senkrecht
an einer Stelle zu platzieren, die:
• keiner direkten Sonneneinstrahlung
ausgesetzt ist.
• nicht direkt über/neben einer Wärme-
quelle (z.B. Raumofen) liegt.
An die Steuerung angeschlossene Pum-
pen müssen eigensicher und blockierfest
sein. Elektrischer Anschluss mit
U = 230 VAC und I
= 2 A.
max
Ausführung erforderlich. Die Kabellänge
darf nicht länger als 100 m ausgeführt
werden. Die Abschirmung ist auf die
Schutzerdung PE des Lüftungsgerätes
zu klemmen. Das Verbindungskabel ist
im Lieferumfang enthalten.
Der Steckanschluss an die Steuerungs-
platine und an die Bedieneinheiten MINI
oder TOUCH erfolgt mit einem Wannen-
stecker.
An der Befestigungsplatte werden der
Abdeckrahmen und die Bedieneinheit,
nach Anstecken des Verbindungskabels,
aufgesteckt.
Die Befestigungsplatte muss auf einer
ebenen Fläche mit Flachsenkkopf-
schrauben montiert werden, um einen
optimalen Sitz aller Komponenten zu
gewährleisten.
Die Befestigung der Bedieneinheit
TOUCH erfolgt durch Anschrauben der
mitgelieferten Befestigungsplatte in
eine handelsübliche Wandelektroinstal-
lationsdose. An der Befestigungsplatte
werden der Abdeckrahmen und die
Bedieneinheit, nach Anschließen des
Verbindungskabels, aufgesteckt.
Schwenkbare Konsole: Die Bedieneinheit
TOUCH kann direkt am Lüftungsgerät
auf einer schwenkbaren Konsole befes-
tigt werden.
Abbildung: mit schwenkbarer Konsole (optional)
S EI TE 58
