10 Messen

1.
Sonde
Beschichtetes
Prüfteil

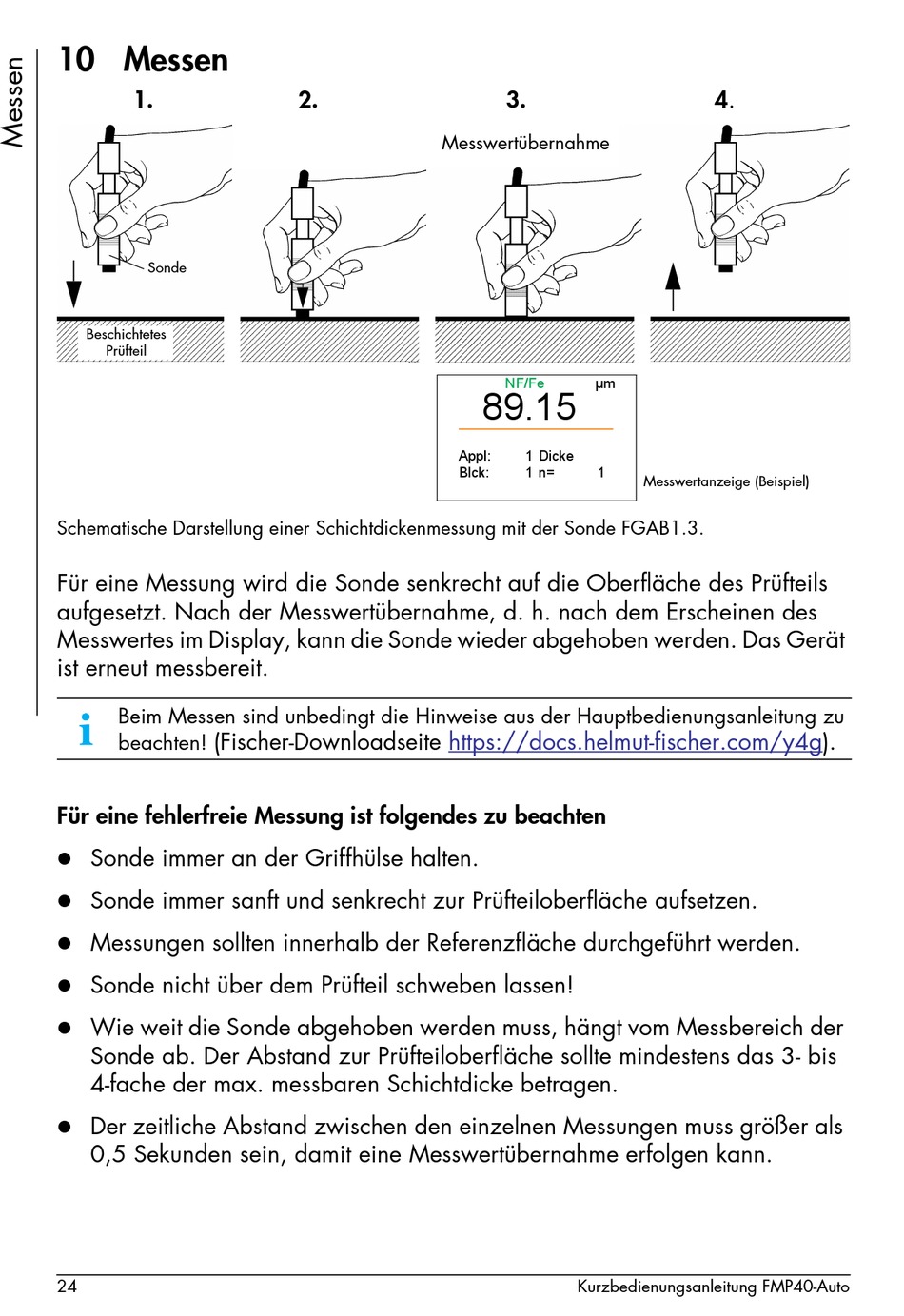

Schematische Darstellung einer Schichtdickenmessung mit der Sonde FGAB1.3.
Für eine Messung wird die Sonde senkrecht auf die Oberfläche des Prüfteils
aufgesetzt. Nach der Messwertübernahme, d. h. nach dem Erscheinen des
Messwertes im Display, kann die Sonde wieder abgehoben werden. Das Gerät
ist erneut messbereit.
Beim Messen sind unbedingt die Hinweise aus der Hauptbedienungsanleitung zu
(Fischer-Downloadseite https://docs.helmut-fischer.com/y4g).
beachten!
Für eine fehlerfreie Messung ist folgendes zu beachten
Sonde immer an der Griffhülse halten.

Sonde immer sanft und senkrecht zur Prüfteiloberfläche aufsetzen.

Messungen sollten innerhalb der Referenzfläche durchgeführt werden.

Sonde nicht über dem Prüfteil schweben lassen!

Wie weit die Sonde abgehoben werden muss, hängt vom Messbereich der

Sonde ab. Der Abstand zur Prüfteiloberfläche sollte mindestens das 3- bis
4-fache der max. messbaren Schichtdicke betragen.
Der zeitliche Abstand zwischen den einzelnen Messungen muss größer als

0,5 Sekunden sein, damit eine Messwertübernahme erfolgen kann.
24
2.
Messwertübernahme
Zero CAL
089.15
Appl:
Blck:
3.
NF/Fe NC/NF µm
1 Dicke
1 n= 1
Messwertanzeige (Beispiel)
Kurzbedienungsanleitung FMP40-Auto
4.
