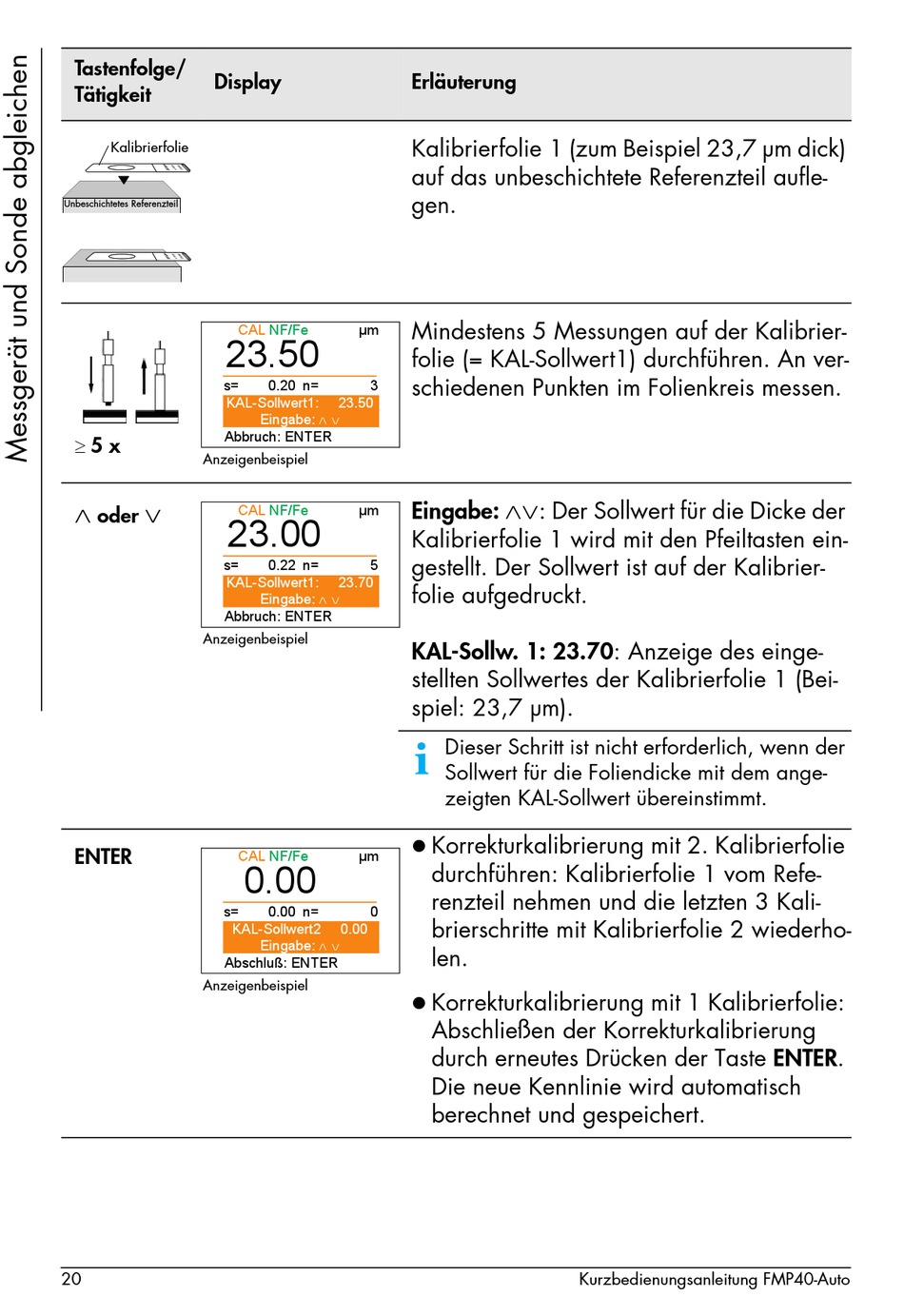

FISCHER DUALSCOPE FMP40-Auto Kurzbedienungsanleitung Seite 24

Tastenfolge/
Display
Tätigkeit
Kalibrierfolie
Unbeschichtetes Referenzteil
Zero
23.50
s=
KAL-Sollwert1:
Abbruch: ENTER
 5 x
Anzeigenbeispiel
 
Zero
oder
23.00
s=
KAL-Sollwert1:
Abbruch: ENTER
Anzeigenbeispiel
ENTER
Zero
s=
Abschluß: ENTER
Anzeigenbeispiel
20
CAL NF/Fe NC/NF µm
0.20 n= 3
23.50
Eingabe: 
CAL NF/Fe NC/NF µm
0.22 n= 5
23.70
Eingabe: 
CAL NF/Fe NC/NF µm
0.00
0.00 n= 0
KAL-Sollwert2 0.00
Eingabe: 
Erläuterung
Kalibrierfolie 1 (zum Beispiel 23,7 µm dick)
auf das unbeschichtete Referenzteil aufle-
gen.
Mindestens 5 Messungen auf der Kalibrier-
folie (= KAL-Sollwert1) durchführen. An ver-
schiedenen Punkten im Folienkreis messen.

Eingabe: : Der Sollwert für die Dicke der
Kalibrierfolie 1 wird mit den Pfeiltasten ein-
gestellt. Der Sollwert ist auf der Kalibrier-
folie aufgedruckt.
KAL-Sollw. 1: 23.70: Anzeige des einge-
stellten Sollwertes der Kalibrierfolie 1 (Bei-
spiel: 23,7 µm).
Dieser Schritt ist nicht erforderlich, wenn der
Sollwert für die Foliendicke mit dem ange-
zeigten KAL-Sollwert übereinstimmt.
Korrekturkalibrierung mit 2. Kalibrierfolie

durchführen: Kalibrierfolie 1 vom Refe-
renzteil nehmen und die letzten 3 Kali-
brierschritte mit Kalibrierfolie 2 wiederho-
len.
Korrekturkalibrierung mit 1 Kalibrierfolie:

Abschließen der Korrekturkalibrierung
durch erneutes Drücken der Taste ENTER.
Die neue Kennlinie wird automatisch
berechnet und gespeichert.
