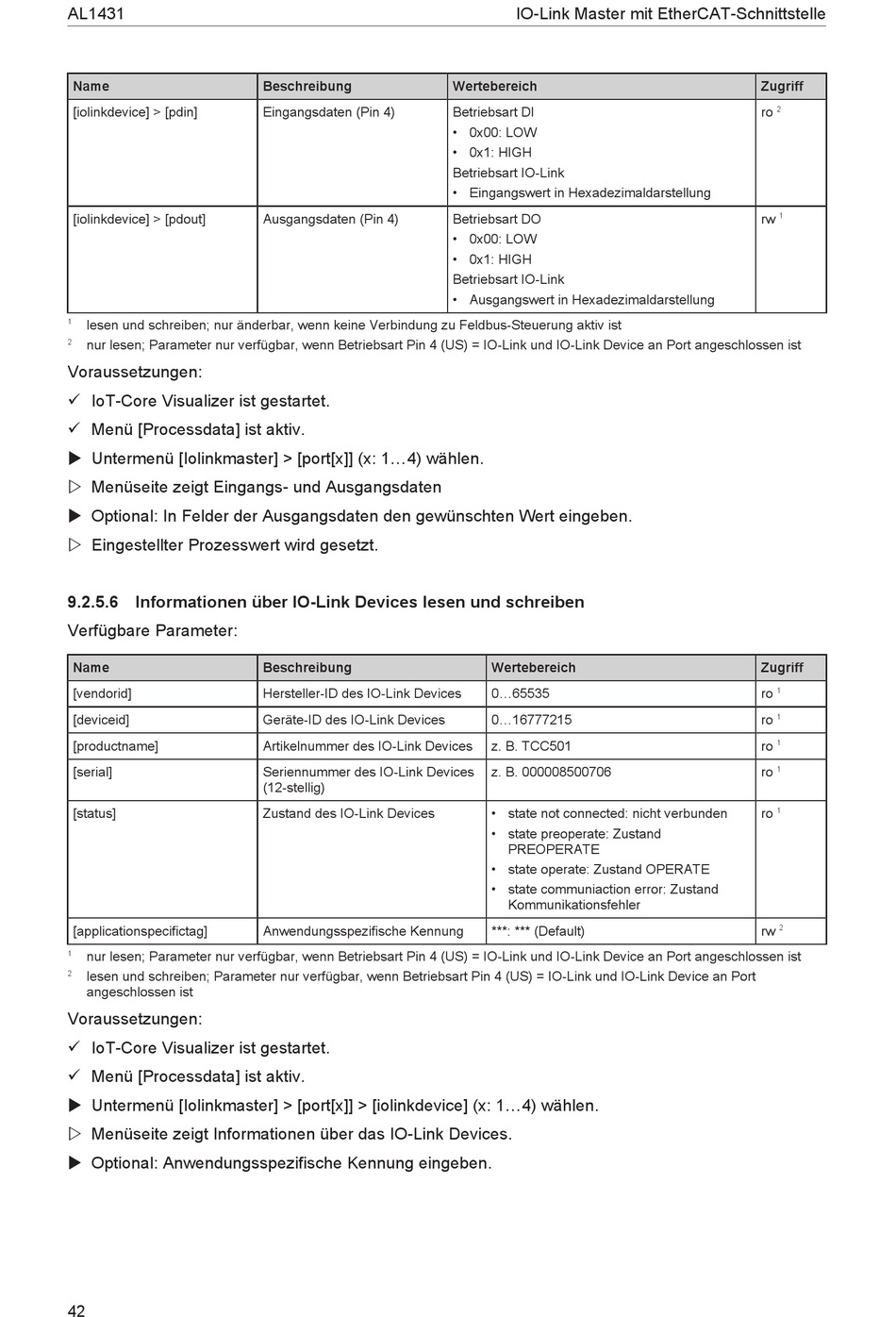

AL1431
Name
[iolinkdevice] > [pdin]
[iolinkdevice] > [pdout]
1
lesen und schreiben; nur änderbar, wenn keine Verbindung zu Feldbus-Steuerung aktiv ist
2
nur lesen; Parameter nur verfügbar, wenn Betriebsart Pin 4 (US) = IO-Link und IO-Link Device an Port angeschlossen ist
Voraussetzungen:
ü IoT-Core Visualizer ist gestartet.
ü Menü [Processdata] ist aktiv.
u Untermenü [Iolinkmaster] > [port[x]] (x: 1...4) wählen.
w Menüseite zeigt Eingangs- und Ausgangsdaten
u Optional: In Felder der Ausgangsdaten den gewünschten Wert eingeben.
w Eingestellter Prozesswert wird gesetzt.
9.2.5.6 Informationen über IO-Link Devices lesen und schreiben
Verfügbare Parameter:
Name
[vendorid]
[deviceid]
[productname]
[serial]
[status]
[applicationspecifictag]
1
nur lesen; Parameter nur verfügbar, wenn Betriebsart Pin 4 (US) = IO-Link und IO-Link Device an Port angeschlossen ist
2
lesen und schreiben; Parameter nur verfügbar, wenn Betriebsart Pin 4 (US) = IO-Link und IO-Link Device an Port
angeschlossen ist
Voraussetzungen:
ü IoT-Core Visualizer ist gestartet.
ü Menü [Processdata] ist aktiv.
u Untermenü [Iolinkmaster] > [port[x]] > [iolinkdevice] (x: 1...4) wählen.
w Menüseite zeigt Informationen über das IO-Link Devices.
u Optional: Anwendungsspezifische Kennung eingeben.
42
Beschreibung
Eingangsdaten (Pin 4)
Ausgangsdaten (Pin 4)
Beschreibung
Hersteller-ID des IO-Link Devices
Geräte-ID des IO-Link Devices
Artikelnummer des IO-Link Devices
Seriennummer des IO-Link Devices
(12-stellig)
Zustand des IO-Link Devices
Anwendungsspezifische Kennung
IO-Link Master mit EtherCAT-Schnittstelle
Wertebereich
Betriebsart DI
• 0x00: LOW
• 0x1: HIGH
Betriebsart IO-Link
• Eingangswert in Hexadezimaldarstellung
Betriebsart DO
• 0x00: LOW
• 0x1: HIGH
Betriebsart IO-Link
• Ausgangswert in Hexadezimaldarstellung
Wertebereich
0...65535
0...16777215
z. B. TCC501
z. B. 000008500706
• state not connected: nicht verbunden
• state preoperate: Zustand
PREOPERATE
• state operate: Zustand OPERATE
• state communiaction error: Zustand
Kommunikationsfehler
***: *** (Default)
Zugriff
2
ro
1
rw
Zugriff
1
ro
1
ro
1
ro
1
ro
1
ro
2
rw
