Inhaltszusammenfassung für ifm E30452

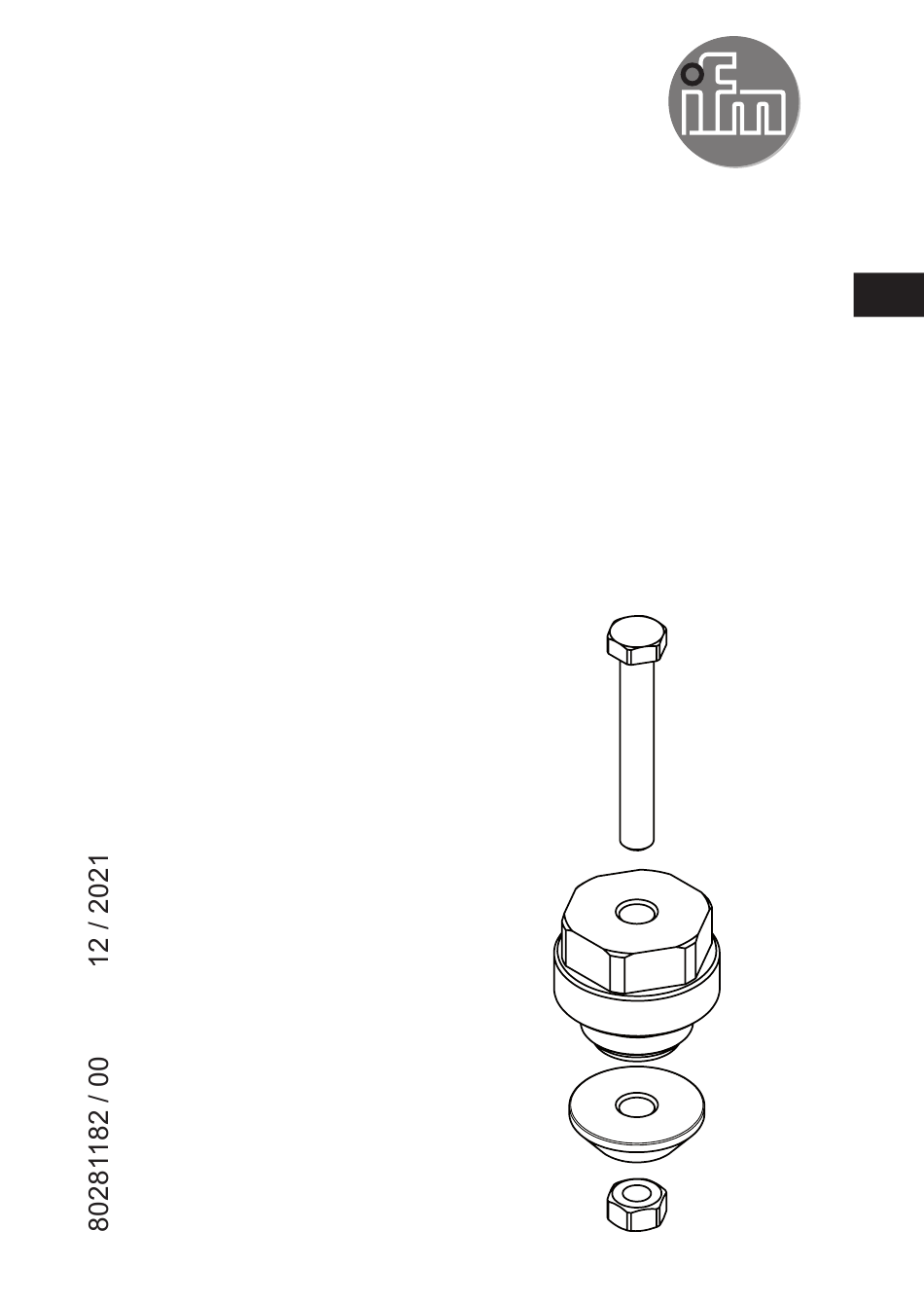

- Seite 1 Montageanleitung Einschweißhilfe für Aseptoflex-Vario-Adapter E30452...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������2 1�1 Verwendete Symbole �������������������������������������������������������������������������������������2 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������2 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������3 4�1 Verwendung an Adapterplatten und Behältern ����������������������������������������������4 4�1�1 Zubehör für Schleifvorgänge ���������������������������������������������������������������5 4�2 Verwendung an Rohrleitungen und Inline-Gehäusen �����������������������������������5 1 Vorbemerkung 1.1 Verwendete Symbole ►... -
Seite 3: Bestimmungsgemäße Verwendung
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung� • Montage, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen� 3 Bestimmungsgemäße Verwendung Die Einschweißhilfe nimmt Wärme beim Schweißvorgang auf und kann einem Verziehen des Einschweißadapters entgegenwirken�... -
Seite 4: 4�1 Verwendung An Adapterplatten Und Behältern
4.1 Verwendung an Adapterplatten und Behältern Der Montageort des einzuschweißenden Adapters muss von innen zugänglich sein� ► Einschweißhilfe (2) mit einem Schraubenschlüssel handfest in den Einschweißadapter (3) einschrauben. ► Gegenplatte (4) mit Durchgangsbohrung unter dem Einschweißadapter (3) positionieren� ► Spannschraube (1) von oben durch die Einschweißhilfe (2) stecken und mit einem Schraubenschlüssel handfest mit der Mutter (5) verschrauben. -
Seite 5: 4�1�1 Zubehör Für Schleifvorgänge
► Einschweißvorgang durchführen → siehe Montageanleitung Einschweißadapter ► Komponenten der Einschweißhilfe nach Abkühlphase aus dem Inline-Gehäuse entfernen� 1: Einschweißhilfe mit Innengewinde M12 2: Schraube M12 3: Inline-Gehäuse / Adapter auf Rohrleitung bzw� auf Auszug der Rohrleitung Weitere Informationen unter www�ifm�com...
