7.2 Einstellung der automatischen Funktionen
mittels Bedienfeld

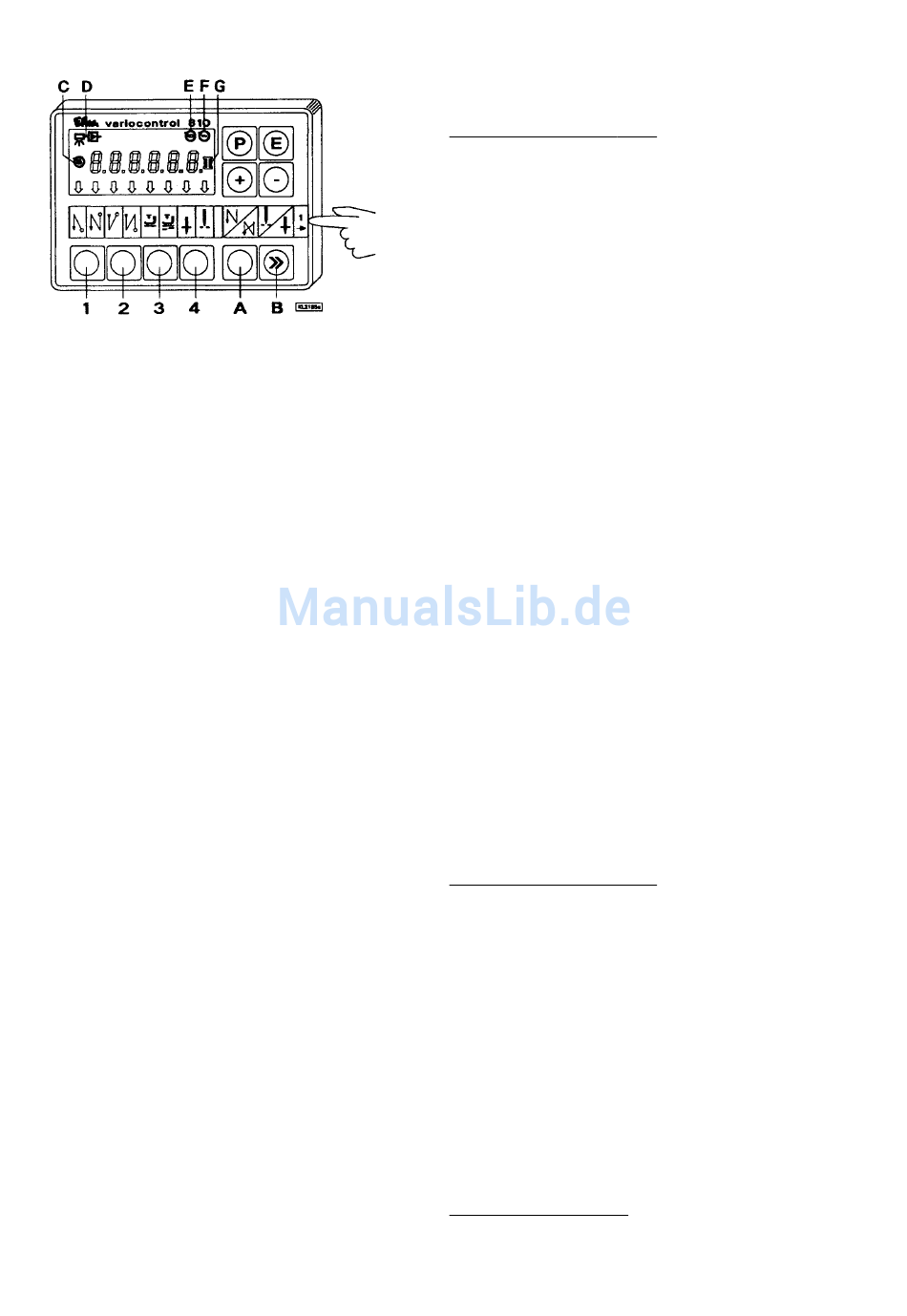

7.2.1 Mit Anwendung vom Efka Stopmotor -
Bedienfeld V 810
Funktionsbelegung der Tasten:
Taste P
Aufruf oder Abschluss Programmier-
modus
Taste E
Quittungs-Taste bei Änderungen im Pro-
grammiermodus
Taste +
Erhöhen des im Programmiermodus
angezeigten Wertes
Taste -
Vermindern des im Programmiermodus
angezeigten Wertes
Taste 1
Anfangsriegel EINFACH/DOPPELT/AUS
oder Anfangsstichverdichtung
Taste 2
Endriegel EINFACH/DOPPELT/AUS oder
Endstichverdichtung
Taste 3
automat. Rollfußlüftung bei Stopp in der
Naht EIN/AUS
automat. Rollfußlüftung nach Abschneide-
vorgang EIN/AUS
automatische Presserfußdruckminderung
EIN/AUS (nur für DC 1550/DA320; siehe
Kompletierungsanweisung mit Mini-stops,
Abs. 5.2.4)
Taste 4
Grundposition Nadel (UT/OT) POSITION 1/
POSITION 2
Taste A
Taste für Riegelunterdrückung
bzw. Riegelabruf
Taste B
Taste für Nadel hoch/tief bzw. Shift-Taste
im Programmiermodus
Symbol C
automatische Drehzahl wirksam
Symbol D
Lichtschranke eingeschaltet
Symbol E
Maschine läuft
Symbol F
Begrenzte Drehzahl wirksam
Symbol G
Spulenfadenwächter
Blinkendes Symbol bei leer werdender
Spule.
Die Pfeile auf dem Display indizieren die Einschaltung der
Funktionen, die über den Tasten symbolisch sind.
7.2.1.1 Einstellung mittels Drucktasten mit fest ange-
gebener Funktion
Bemerkung: Damit die Betätigung der Taste wirkt, muß man die
Naht beendigen (das Pedal völlig nach hinten niedertreten).
Einstellung des Anfangsriegels:
Der Antrieb ermöglicht, automatisch den Riegel nähen. Man
muß den Typ (einfach, doppel, ausgeschaltet) und die Stich-
zahl wählen, die man nach vorne und nach hinten nähen soll.
Den Typ des Riegels zeigt der Pfeil über dessen Symbol (durch
schrittweise Betätigung der Taste 1 wählen). Bei der Betätigung
der Taste 1 erscheint auf dem Display
Arv (SAv) XXX - Stichzahl des Anfangsriegels (Verzierungs-riegel)
nach vorne oder
Arr (SAr) XXX - Stichzahl des Anfangsriegels (Verzierungs- riegel)
nach hinten während ca 3. s.
In dieser Zeit kann man die Stichzahl durch die schrittweise
Betätigung der Tasten + oder - ändern.
Durch Verstellen des Pedals in die Null-Lage während der
verlaufenden Naht des Anfangsriegels (Par. 215 - OFF) kann
man die Maschine nach der Fertigstellung des Anfangsriegels
stillsetzen und dann die Stoffbeschneideeinrichtung ein-
schalten.
Einstellung des Endriegels:
Es gilt dasselbe wie bei dem Anfangsriegel (Einstellung mit der
Taste 2).
Erv (SEv) XXX - Stichzahl des Endriegels (Verzierungsriegel)
nach vorne
12
eingeschaltet.
