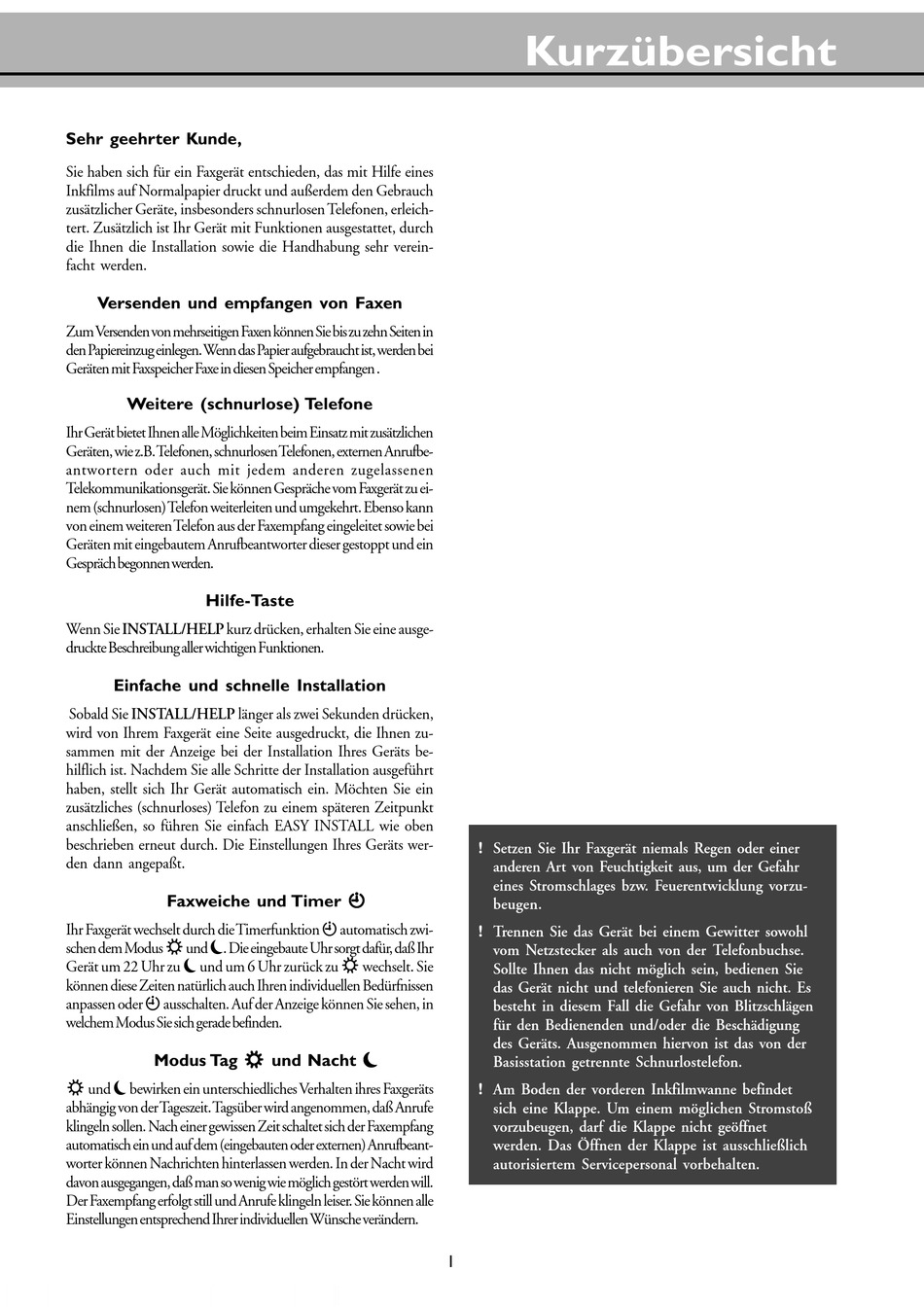

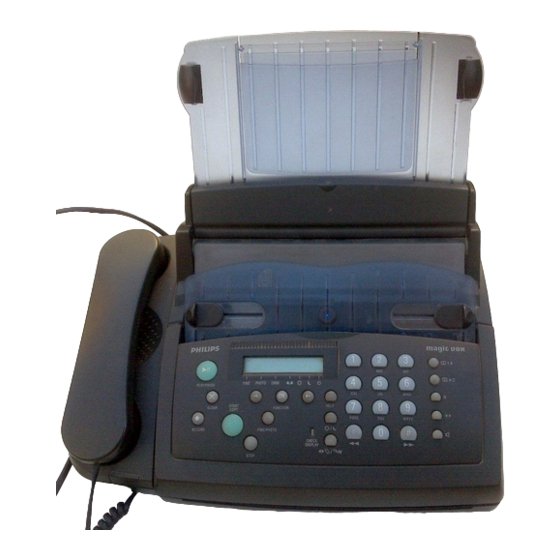

Sie haben sich für ein Faxgerät entschieden, das mit Hilfe eines
Inkfilms auf Normalpapier druckt und außerdem den Gebrauch
zusätzlicher Geräte, insbesonders schnurlosen Telefonen, erleich-
tert. Zusätzlich ist Ihr Gerät mit Funktionen ausgestattet, durch
die Ihnen die Installation sowie die Handhabung sehr verein-
facht werden.
Zum Versenden von mehrseitigen Faxen können Sie bis zu zehn Seiten in
den Papiereinzug einlegen. Wenn das Papier aufgebraucht ist, werden bei
Geräten mit Faxspeicher Faxe in diesen Speicher empfangen .
Ihr Gerät bietet Ihnen alle Möglichkeiten beim Einsatz mit zusätzlichen
Geräten, wie z.B. Telefonen, schnurlosen Telefonen, externen Anrufbe-
antwortern oder auch mit jedem anderen zugelassenen
Telekommunikationsgerät. Sie können Gespräche vom Faxgerät zu ei-
nem (schnurlosen) Telefon weiterleiten und umgekehrt. Ebenso kann
von einem weiteren Telefon aus der Faxempfang eingeleitet sowie bei
Geräten mit eingebautem Anrufbeantworter dieser gestoppt und ein
Gespräch begonnen werden.
Wenn Sie INSTALL/HELP kurz drücken, erhalten Sie eine ausge-
druckte Beschreibung aller wichtigen Funktionen.
Sobald Sie INSTALL/HELP länger als zwei Sekunden drücken,
wird von Ihrem Faxgerät eine Seite ausgedruckt, die Ihnen zu-
sammen mit der Anzeige bei der Installation Ihres Geräts be-
hilflich ist. Nachdem Sie alle Schritte der Installation ausgeführt
haben, stellt sich Ihr Gerät automatisch ein. Möchten Sie ein
zusätzliches (schnurloses) Telefon zu einem späteren Zeitpunkt
anschließen, so führen Sie einfach EASY INSTALL wie oben
beschrieben erneut durch. Die Einstellungen Ihres Geräts wer-
den dann angepaßt.
Ihr Faxgerät wechselt durch die Timerfunktion U automatisch zwi-
schen dem Modus S und M. Die eingebaute Uhr sorgt dafür, daß Ihr
Gerät um 22 Uhr zu M und um 6 Uhr zurück zu S wechselt. Sie
können diese Zeiten natürlich auch Ihren individuellen Bedürfnissen
anpassen oder U ausschalten. Auf der Anzeige können Sie sehen, in
welchem Modus Sie sich gerade befinden.
S und M bewirken ein unterschiedliches Verhalten ihres Faxgeräts
abhängig von der Tageszeit. Tagsüber wird angenommen, daß Anrufe
klingeln sollen. Nach einer gewissen Zeit schaltet sich der Faxempfang
automatisch ein und auf dem (eingebauten oder externen) Anrufbeant-
worter können Nachrichten hinterlassen werden. In der Nacht wird
davon ausgegangen, daß man so wenig wie möglich gestört werden will.
Der Faxempfang erfolgt still und Anrufe klingeln leiser. Sie können alle
Einstellungen entsprechend Ihrer individuellen Wünsche verändern.
U U U U U
S
S
S
M M M M M
S
S
Setzen Sie Ihr Faxgerät niemals Regen oder einer
anderen Art von Feuchtigkeit aus, um der Gefahr
eines Stromschlages bzw. Feuerentwicklung vorzu-
beugen.
Trennen Sie das Gerät bei einem Gewitter sowohl
vom Netzstecker als auch von der Telefonbuchse.
Sollte Ihnen das nicht möglich sein, bedienen Sie
das Gerät nicht und telefonieren Sie auch nicht. Es
besteht in diesem Fall die Gefahr von Blitzschlägen
für den Bedienenden und/oder die Beschädigung
des Geräts. Ausgenommen hiervon ist das von der
Basisstation getrennte Schnurlostelefon.
Am Boden der vorderen Inkfilmwanne befindet
sich eine Klappe. Um einem möglichen Stromstoß
vorzubeugen, darf die Klappe nicht geöffnet
werden. Das Öffnen der Klappe ist ausschließlich
autorisiertem Servicepersonal vorbehalten.
1
