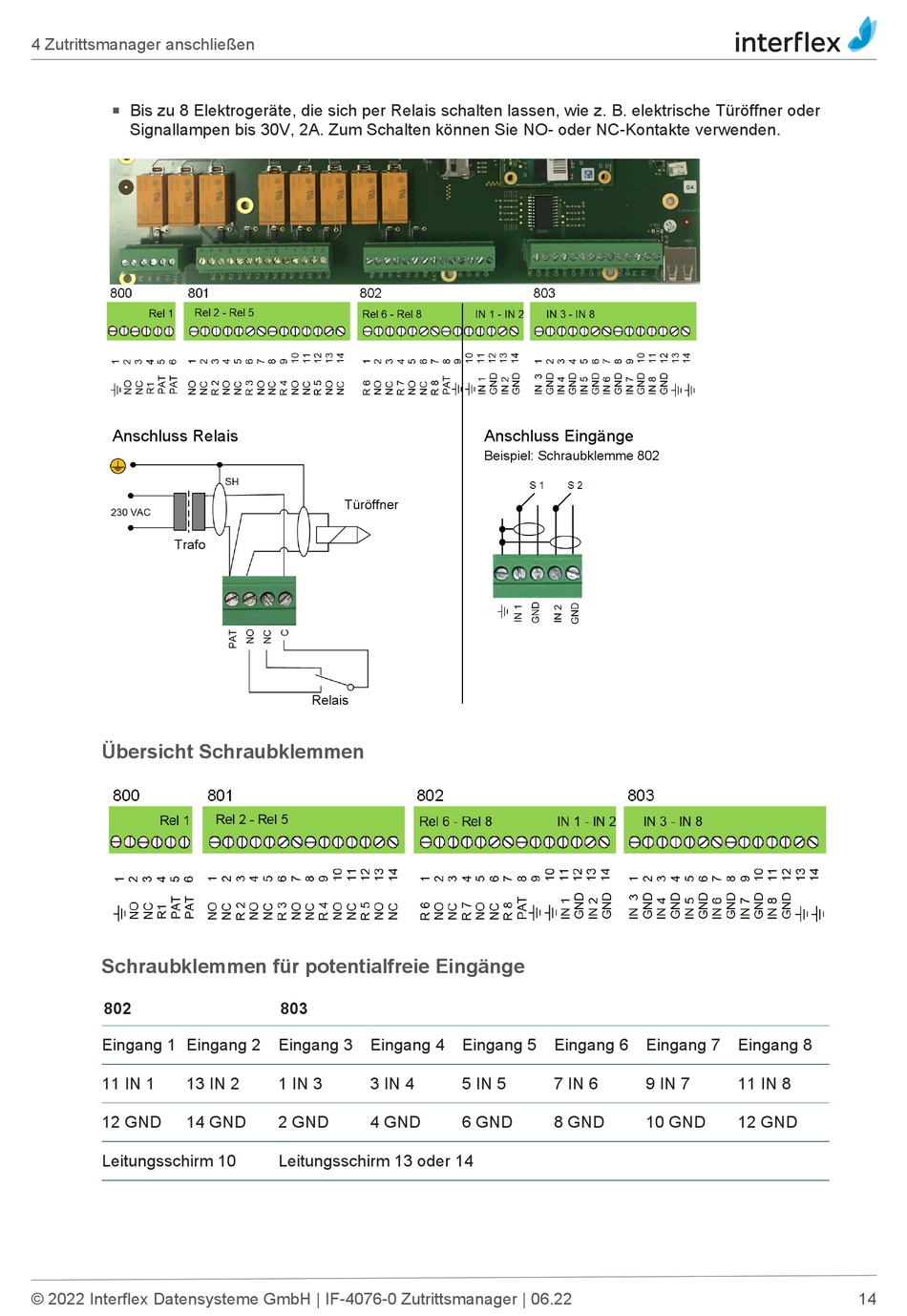

4 Zutrittsmanager anschließen
Bis zu 8 Elektrogeräte, die sich per Relais schalten lassen, wie z. B. elektrische Türöffner oder
n
Signallampen bis 30V, 2A. Zum Schalten können Sie NO- oder NC-Kontakte verwenden.
Anschluss Relais
Trafo
Übersicht Schraubklemmen
Schraubklemmen für potentialfreie Eingänge
802
Eingang 1 Eingang 2 Eingang 3 Eingang 4 Eingang 5 Eingang 6 Eingang 7 Eingang 8
11 IN 1
13 IN 2
12 GND
14 GND
Leitungsschirm 10
© 2022 Interflex Datensysteme GmbH | IF-4076-0 Zutrittsmanager | 06.22
Türöffner
Relais
803
1 IN 3
3 IN 4
2 GND
4 GND
Leitungsschirm 13 oder 14
Anschluss Eingänge
Beispiel: Schraubklemme 802
5 IN 5
7 IN 6
6 GND
8 GND
9 IN 7
11 IN 8
10 GND
12 GND
14
