1 - IN – Signal-Eingang
2 - TUNER – Anschluss Stimmgerät
3 - OUT – Ausgang zum Gitarren-Amp
4 - SEND – Ausgang Effekt-Loop
5 - RETURN – Eingang Effekt-Loop
6 - OUT SW1&2 und SW3&4 – Ausgänge zum Umschalten von Amps über deren Fußschalter-
Eingang
7 - WAH-PAD – Wah-Pad-Anschluss
8 - MIDI OUT
9 - POWER 12V DC – Anschluss Stromversorgung 12V Gleichstrom
10 - OUT 9V DC – Stromversorgung der angeschlossenen Effekte – 9V Gleichstrom

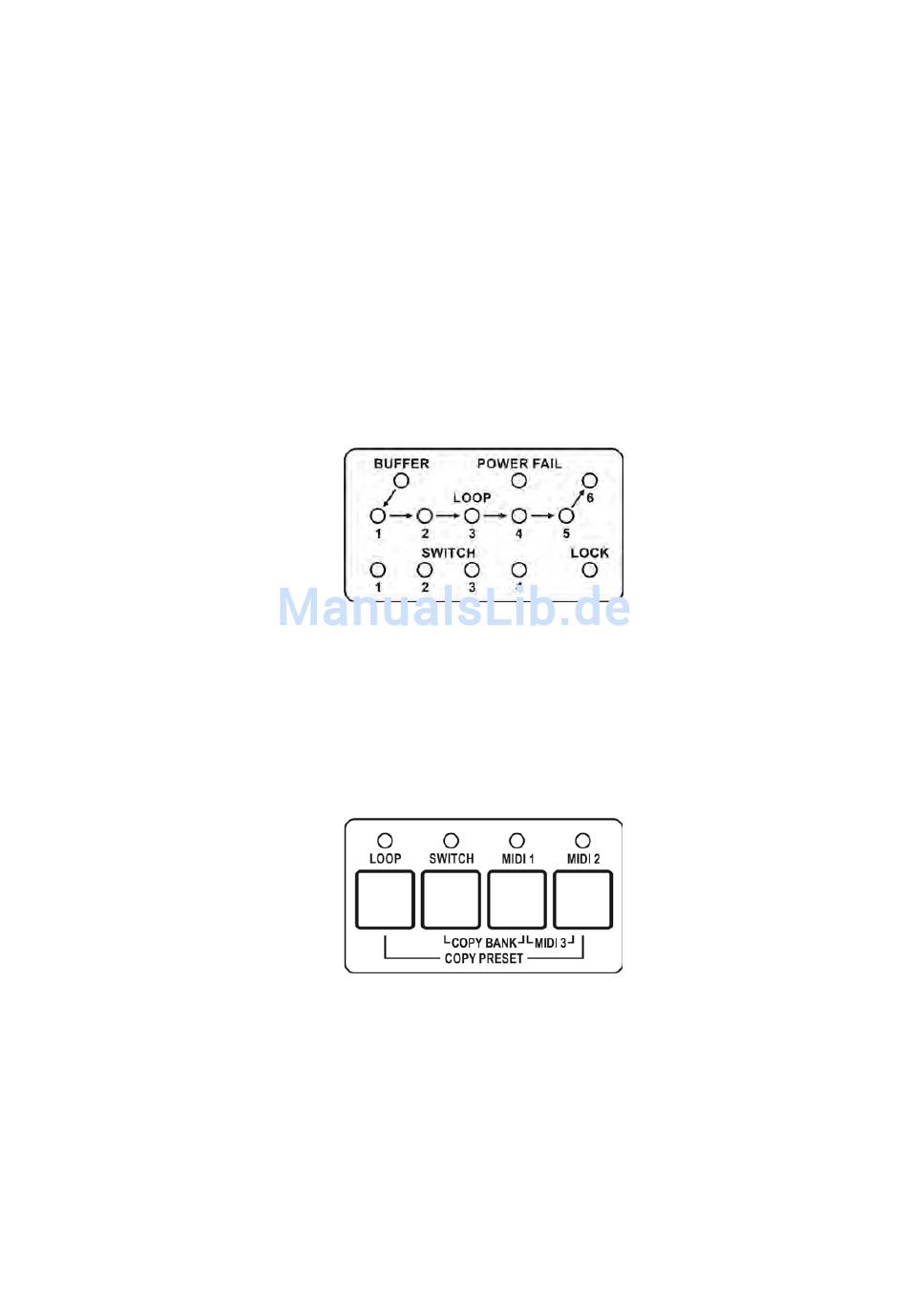

BUFFER – Anzeige Zwischenspeicher
LOOP 1 bis 6 – Anzeige für aktivierte LOOPS
POWER FAIL – Anzeige bei falscher Spannung (unter 11,2V bzw. über 12,8V)
SWITCH 1 bis 4 – Status-Anzeige für die SWITCHES
LOCK – Anzeige bei aktiviertem Speicherschutz
LOOP – Programmiertaster und Anzeige LOOP
SWITCH – Programmiertaster und Anzeige SWITCH
MIDI 1 – Programmiertaster und Anzeige MIDI 1
MIDI 2 – Programmiertaster und Anzeige MIDI 2
5
