Inhaltszusammenfassung für G-Lab GSC-2
-
Seite 3: Inhaltsverzeichnis
TAP TEMPO EINSTELLUNGEN PARAMETER DES LOOP-TASTERS PARAMETER DES SWITCH-TASTERS PARAMETER MIDI-KANAL ANSCHLUSS DER AMP-STEUERUNG ANSCHLUSS DES G-LAB WP WAH-PAD ANSCHLUSS DES G-LAB TBWP TRUE BYPASS WAH-PAD USB-ANSCHLUSS AN EINEN PC AUX-ANSCHLUSS ANSCHLUSS EINES MIDI 2X LOOP TECHNISCHE DATEN MIDI IMPLEMENTATION CHART... -
Seite 4: Wichtige Sicherheitshinweise
– Kontakt mit dem Verkäufer aufnehmen. Konformitätserklärung ELZAB S.A., ul. Kruczkowskiego 39, 41-813 Zabrze, Polen, erklärt hiermit in Eigenverantwortung, dass folgendes Produkt: GSC-2 – GUITAR SYSTEM CONTROLLER welches diese Erklärung betrifft und mit dem Zeichen CE 07 gekennzeichnet wird, Anforderungen folgender Normen erfüllt: PN-EN 60065:2004 Sicherheitsanforderungen an mit der Netzversorgung betriebene Elektronikgeräte und damit verwandte Geräte für den Gebrauch im... -
Seite 5: Grundfunktionen
BANK-Wechsel sind pro BANK acht oder zehn PRESETS verfügbar. Durch die Programmier- und Kopier- Funktionen des GSC-2 können Sie die PRESETS schnell in den BANKS organisieren. Statt des Aufrufens eines PRESETS können die Taster des GSC-2 auch folgende Funktionen aktivieren: –... -

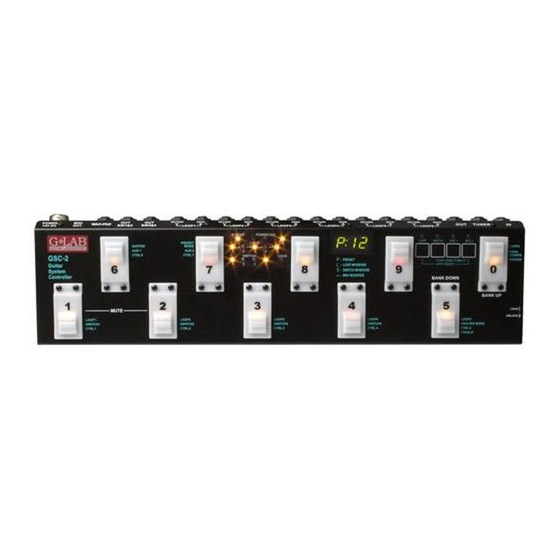

Seite 6: Aufbau
Aufbau 1 - Fußschalter zur Wahl des PRESETS 2 - Anzeige-LEDs 3 - Display 4 - Programmiertaster 5 - AUX-Anschluss 6 - Speicherschutz-Schalter (MEMORY LOCK) 7 - USB-Anschluss... - Seite 7 1 - IN – Signal-Eingang 2 - TUNER – Anschluss Stimmgerät 3 - OUT – Ausgang zum Gitarren-Amp 4 - SEND – Ausgang Effekt-Loop 5 - RETURN – Eingang Effekt-Loop 6 - OUT SW1&2 und SW3&4 – Ausgänge zum Umschalten von Amps über deren Fußschalter- Eingang 7 - WAH-PAD –...
-
Seite 8: Anschlussdiagramm Für Mögliche Verbindungen
Anschlussdiagramm für mögliche Verbindungen... -
Seite 9: Schaubild Signalweg
Das Gitarrensignal wird über einen sehr hochohmigen (>10 MΩ) Buffer an den TUNER-Ausgang geleitet. So kann auch während des Spielens gestimmt werden. Der GSC-2 bietet einen schaltbaren Eingangs-Buffer mit echtem Bypass. Buffer, deren Widerstand dem von Röhren-Amps entspricht, heben den Pegel des Gitarren-Signals an (ohne Erhöhung der Spannung). -
Seite 10: Banks, Presets Und Umschalter
BANKS, PRESETS und Umschalter Sie können im GSC-2 zehn PRESETS (bzw. acht) in jeder der 10 BANKS speichern. Das Display informiert sie die jeweilige BANK- und PRESET-Nummer (jeweils von 0 bis 9). BANK 2 PRESET - Modus PRESET 3 Der Buchstabe P vor dem Doppelpunkt bedeutet, dass der jeweilige Fußschalter in der jeweiligen BANK ein PRESET ist. -
Seite 11: Stummes Stimmen (Mute)
Wenn Sie die Funktion verlassen möchten, drücken und halten Sie Fußschalter 0 oder 5 länger als 1 s. Stummes Stimmen (MUTE) Drücken Sie gleichzeitig die Fußschalter 1 und 2, im Display blinkt die Anzeige tun. Wenn Sie die MUTE-Funktion verlassen möchten, drücken Sie den gewünschten PRESET-Fußtaster. Programmieren eines PRESETS Ein PRESET ist gekennzeichnet durch: –... -
Seite 12: Programmieren Der Midi-Program-Change-Nummern
Change-Befehle. Vor der Programmierung sollten Sie die MIDI-Kanäle einstellen (siehe: Einstellen der MIDI-Kanäle). 1. Verbinden Sie mit einem MIDI-Kabel den MIDI OUT des GSC-2 mit dem MIDI IN des zu steuernden Geräts. 2. Wählen Sie eine BANK und ein PRESET. -
Seite 13: Programmieren Von Midi-Control-Change-Werten
LOOP oder SWITCH. Programmieren von Umschaltern Sie können den GSC-2 so programmieren, dass ein bestimmter Fußschalter in einer bestimmten BANK keine PRESET aufruft, sondern eine der nachfolgenden Funktionen hat: – An- und Ausschalten eines an eine LOOP angeschlossenen Effekts (LOOP-Umschalter). -
Seite 14: Tap Tempo
(s.o.). Tap tempo Der GSC-2 kann Tempo-Informationen an das angeschlossene MIDI1-Gerät senden. Für diesen Zweck muss die Tap-Tempo-Funktion auf den Wert tt1 eingestellt sein (unter Einstellungen, Fußschalter 5, s. u.). Nachdem Sie ein PRESET durch Betätigen des Fußschalters gewählt haben und Sie drücken diesen Fuß- schalter weitere Male, so wird jedesmal ein Control-Change-Befehl (#80) abwechselnd mit den Werten 0 und 127 (toggle) gesendet. -
Seite 15: Parameter Des Switch-Tasters
LOOP, MIDI 1 oder MIDI 2. Parameter MIDI-Kanal Mit dem GSC-2 können Sie bis zu drei MIDI-Geräte (MIDI 1, 2, 3) über Program-Change-Befehle steuern. Zu diesem Zweck müssen am GSC-2 und am angeschlossenen Gerät jeweils die entsprechenden MIDI- Kanäle eingestellt werden. Die nachfolgend beschriebene Vorgehensweise bezieht sich auf MIDI 1. Für MIDI 2 drücken Sie den entsprechenden Programmiertaster und gehen ansonsten gleich vor. -
Seite 16: Anschluss Der Amp-Steuerung
Falls sich Ihr Amp nicht auf diese Weise steuern lässt, wenden Sie sich bitte an seinen Herstel- ler oder an einen Fachhändler. Je nach Amp benötigen Sie ein Mono- oder Stereo-Klinkenkabel, ein Y-Kabel oder einen speziellen Adapter von G-LAB. Die aktuelle Liste mit den erhältlichen Kabeln und Adaptern finden Sie unter www.glab.com.pl... -
Seite 17: Anschluss Des G-Lab Tbwp True Bypass Wah-Pad
Der GSC-2 verfügt über ein USB-Interface, wodurch Sie ihn schnell programmieren können. Auf der G-Lab- Website können Sie das Programm G SOFT herunterladen, mit dem Sie die Einstellungen des GSC-2 in den Rechner übertragen, speichern bearbeiten und zurück in das Gerät übertragen können. Zur einfache- ren Bearbeitung können Sie ein oder alle PRESETS, BANKS und Einstellungen laden, die Parameter auf... -
Seite 18: Technische Daten
Erweiterung eines GSC mit zwei Effekt-Loops. Umschalter für zwei Stereo-Effekte Technische Daten Abmessungen (ohne Stecker) 125 mm (T) x 441 mm (B) x 60 mm (H) Gewicht 1.9 kg Eingangswiderstand (IN) 1 MΩ Eingangswiderstand (TUNER) 10 MΩ Übertragungsbandbreite 15 dBu Ausgangswiderstand (OUT) 3 kΩ... -
Seite 19: Midi Implementation Chart
MIDI implementation Chart G LAB Guitar System Controller GSC-2 rev. 2.10 Function Transmitted Recognised Basic Channel Default 1,2,3 Changed 1-16 Mode Default Messages Altered Note Number True Voice Velocity Note ON Note OFF After Touch Keys Channels Pitch Bend Control Change Prog Change System Excl. - Seite 22 DIESES PRODUKT GEHÖRT NICHT IN DEN HAUSMÜLL! Dieses Gerät ist gemäß der EU-Rechtslinie 2002/96/EG (gültig ab August 2005) sowie dem Gesetz über ausrangierte Elektro- und Elektronikgeräte (GBl. Nr. 180/2005, Pos. 1495) mit dem Symbol eines gestrichenen Hausmüllcontainers versehen. Diese Bezeichnung gibt an, dass dieses Gerät nach der Gebrauchsdauer mit anderen Hausabfällen nicht zusammen entsorgt werden darf.
